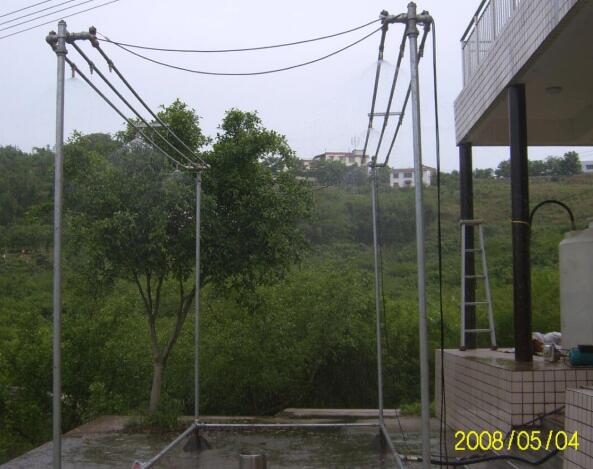

便携式人工模拟降雨器系统设备

1.人工模拟降雨系统,是应交流所设计所成，整体解决方案有二大部分组成分为：管路系统方案、降雨模拟系统方案。

   二大部分组成后全部实现降雨实验的整个过程.

2.管路系统方案：是指整个实验区内架有管路系统。

  即降雨所走的水路系统.整个管路系统除接头外,均为热渡管制造,管路系统形成后,可以使得有效降雨面积在X平米任意拼接,成长方型架构.建议降雨面积成方型X平米标准径流场上使用构制。

  可适应于任何坡度的使用.

3.降雨模拟系统方案：是指在实验区建成降雨区，降雨区为了有效的保证达了下垫面的实验得以完成，X平米,降雨高度为4米。

  整个降雨可以达到模拟人工降雨的效果，详见人工降雨模拟方案。

4.总体技术指标如下：

技术指标：

A.喷头布置安照降雨均匀度的原理来布置，均匀地布置喷头，是为了降雨区域内没有盲点。依据降雨面积X平方，高度2-6 m。雨滴直径介于0.3-6.0mm间，符合通用模拟降雨雨滴标准。

B.设计采用4种喷头1.5mm、2.5mm、3.2 mm、5.0mm可以模拟出小雨、中雨、大雨、暴雨4种雨滴，模拟出不同的雨型。

C.动力系统采用水泵为降雨的动力源，设计的降雨区为1个独立的降雨区，动力供电为220V、配有自动调节球阀用来调节雨强大小。

D.计算机监测模式：通过调节控制台上的旋纽控制不同雨强，同时计算机显示当前降雨强度，管道压力、阀门状态等。并记录全部降雨曲线过程。

E.降雨系统总体技术指标如下：

1.有效降雨面积：X平方米任意定制

2.降雨高度：2-6m任选

3.雨强连续变化范围：6-240mm/h任选

4.降雨均匀度系数： 大于0.86

5.雨滴大小调控范围：0.5-6.0mm任选

6.降雨历时：任意

7.降雨测量精度：0.1mm/h

8.降雨调节精度：0.1mm/h

9.控制模式：DCS全自动控制模式。

10.NLJY-10型降雨控制软件液晶显示数据及雨强值和雨强曲线。

11.降雨过程可预设计20-200mm/h时段性变化控制。

12.进水水质要求pＨ6-6.5,颗粒直径小于0.1 mm；过滤后颗粒直径小于0.01 mm。

5.便携式人工模拟降雨器系统设备清单

    人工模拟降雨系统硬件

    水泵 智能式自吸泵流量：5.5立方/小时，扬程：20m

    电机 转束2214转/分功率0.75KW

    压力表 0.8MP

    旋转下喷切割式喷头 1.5mm、3.2 mm、5.0mm

    电磁阀 ￠15，压力0.8MP铜制

    雨量计 南水\0.2、翻斗式

    全自动降雨系统控制中心系统 NLJY-10型降雨控制中心、显示雨强 、压力、***等、集中所有的功控功能，DCS工作模式

    降雨控制单片机 NLJY-10型控制降雨自动化的整过程、功能包含开闭、启动停止等工控

    电动调节阀 HYDD-40不锈钢

    管材及配件 含不锈钢对丝，补心等

    电线 电缆及通讯线

    水箱 配有进水管、控制阀1吨
