问： 参考价1088元的SBSB-2Tss ESH型悬臂梁传感器 平行梁传感器 应变片传感器接线原理图？具体价格一般为多少钱？【已解决】
答：悬臂梁传感器 平行梁传感器 应变片传感器；***合金钢材质；高精度；高稳定性；***的承载盲孔设计；安装简便、快速；表层镀镍防腐处理；
用途：适用于平台秤、搅拌站和配料秤等；
原理图请见下面，具体价可咨询我司客服。公司电话：
问：什么叫悬臂梁传感器 平行梁传感器 应变片传感器？已解决
答：悬臂梁传感器 平行梁传感器 应变片传感器是称重传感器中常用的传感器之一，广泛运用于电子秤，厨房秤，珠宝秤等行业领域，是工业和农业自动化系统中不可缺少的核心部件，外形如四方体形状，行业内统称为平行梁称重传感器 悬臂梁传感器 平行梁传感器 应变片传感器。
采用铝合金材质，无色阳极化处理，封胶。
用途：主要适用电子计价秤、计重秤等小台面电子秤 见如图：平行梁传感器 悬臂梁传感器 平行梁传感器 应变片传感器
问：其工作原理是什么样的，答：请慢慢看在下面。
产品特点和优势：
Features 主要特点
● Single ended shear beam load cell1
● Senior alloy steel
● High accuracy
● High stability
● Unique “blind” loading hole
● Easy to install
● Protected against corrosion by nickelplated treatment
● Suitable for floor scales, blending & mixing systems ａnd batching systems, etc. ● 悬臂梁式
● ***合金钢材质
● 高精度
● 高稳定性
● ***的承载盲孔设计
● 安装简便、快速
● 表层镀镍防腐处理
● 适用于平台秤、搅拌站和配料秤等
Capacities 量程
▪500kg, 1000kg, 2000kg, 3000kg, 5000kg
Specification 技术参数
| Rated Output | 额定输出 | 2.0mV/V ±0.1% |
| Zero Balance | 零点平衡 | ±1% of rated output |
| Creep after 30 minutes | 蠕变 | ±0.03% of rated output |
| Nonlinearity | 非线性 | ±0.03% of rated output |
| Hysteresis | 滞后 | ±0.03% of rated output |
| Repeatability | 重复性 | ±0.03% of rated output |
| Temp. effect on output | 灵敏度温漂 | ≤0.002% of applied output/ºC |
| Temp. effect on zero | 零点温漂 | ≤0.002% of rated output/ºC |
| Safe Temp. Range | 可用温度范围 | -10ºC to + 70ºC |
| Temp. Compensated | 温度补偿范围 | -10ºC to + 40ºC |
| Safe Overload | 安全载荷 | 150% |
| Input Impedance | 输入阻抗 | 387 ohm ± 20 ohm |
| Output Impedance | 输出阻抗 | 350 ohm ± 5 ohm |
| Insulation Resistance | 绝缘阻抗 | ≥5000 M ohm (50V DC) |
| Rated Excitation | 推荐激励电压 | 10V DC/AC |
| Maximum Excitation | 激励电压 | 15V DC/AC |
| Cable Length | 导线长度 | 6m |
| Cable Color Code | 导线颜色 |
| Red(+E) Black(-E) Green(+S) White(-S) |
更多型号有：
梁式
SBT-0.5T
SBT-1T
SBT-2T
SBT-3T
SBT-5T
SBSB-2Tss ESH
问：悬臂梁传感器 平行梁传感器 应变片传感器工作原理是什么样的？【已解决】
答：
上面和下面贴四片应变片组成全桥，然后端部收到的力，就和全桥应变输出值成正比。经过标定，有系数就可以通过系数乘以应变值得到力。
悬臂梁：梁的一端为不产生轴向、垂直位移和转动的固定支座，另一端为自由端。
在工程力学受力分析中，比较典型的简化模型。在实际工程分析中，大部分实际工程受力部件都可以简化为悬臂梁。
施工方法 悬臂施工T构部分，满堂支架施工边跨现浇段，边跨合龙时，中跨体系转换为简支单悬臂结构，拆除施工支架，然后施工中跨挂梁，挂梁与中跨主梁铰接，施工桥面铺装，并考虑365天收缩徐变。

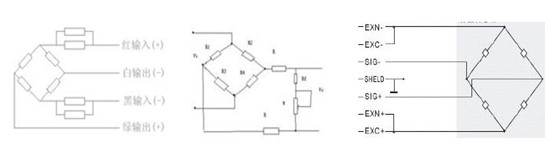

配筋放大 悬臂梁 一般设计院在后出图时还会把悬臂梁的配筋。这是因为悬臂梁的鲁棒性不够的原因。见如图：工作原理图

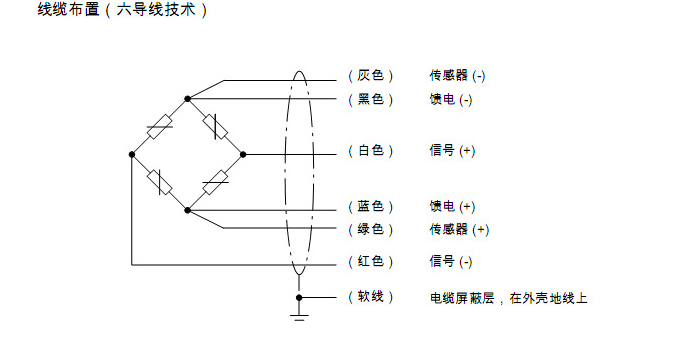

悬臂梁传感器 平行梁传感器 应变片传感器图四线，4线接线方法
问：【图文】称重传感器接线图四线，称重传感器4线接方法及图片是怎么样的？
下面由请本站***技术员为您解答：
正规传感器厂家的产品，利用导线颜色可以简单辨别。
红 与 E+(即： +EXE) [传感器激励电压+]也叫 正激励 接在一起。
黑与 E- （即：-EXE）[传感器激励电压-] 负激励 接在一起。
绿与 S+（即：+SIG）[传感器输出信号+]正信号 接在一起。
白与 S-（即：- SIG ）[传感器输出信号-]负信号 接在一起。
见如图所示：
或者
红与E+[传感器激励电压+] 接在一起。
黄与E-[传感器激励电压-]接在一起。
绿与S+[传感器输出信号+]接在一起。
蓝与S-[传感器输出信号-] 接在一起。
具体接法应当使用万用表测量传感器的阻值,普通传感器激励电压两端是400欧左右,输出信号两端是350欧.如果信号接反可以对调其导线.
按照对应的线速接到仪表上 仪表上一般都有标志好的 、。
还有一种方法就是：红 蓝 绿 白 黑对应的+EXE +SIG -EXE - SIG 屏蔽分别是 正激励 正信号 负激励 负信号，接上去，标定就可以了，很简单的。再不懂的话，可联系我司技术人员。电话：
－－－－-以上文章由江西翼腾商贸有限公司提供，希望对你有所帮助。谢谢！
