加工定制：是



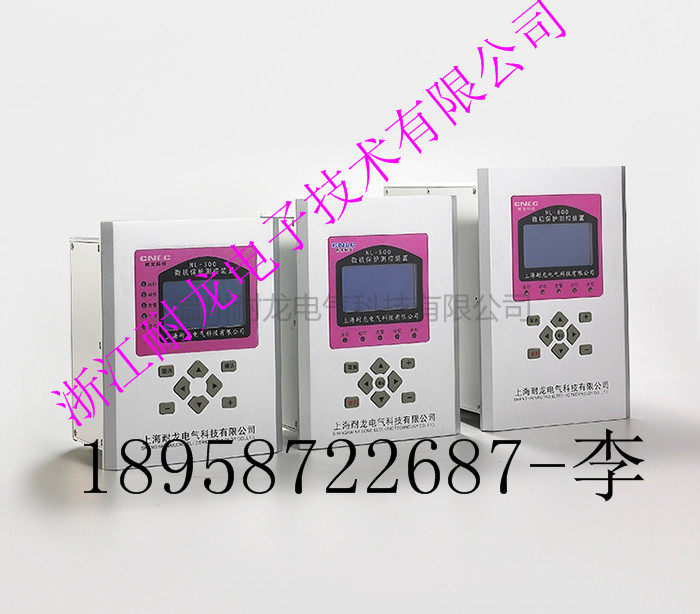

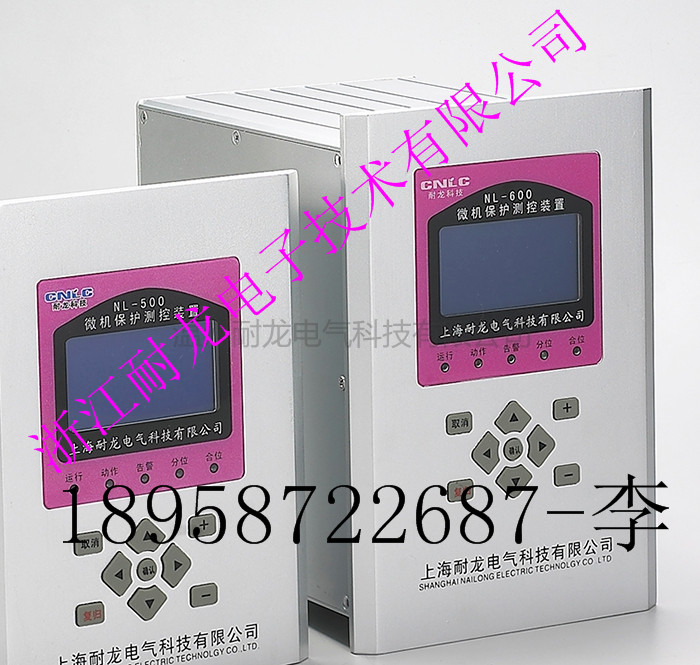

   人机对话（MMI）插件主要功能是显示保护CPU输出的信息，本插件上的显示窗口采用四行，每行八个汉字的液晶显示器，人机界面清晰易懂，配置NL-600系列通用的键盘操作方式，使得人机对话操作方便、简单。

本插件上还配置了灯光指示信息，使本装置的运行信息更为直观。

 电气环境

a).绝缘电阻 在正常试验大气条件下,装置的带电电路部分和非带电金属及外壳之间,以及电气无联系的各电路之间,用开路电压500V的兆欧表测量绝缘电阻值；正常试验大气条件下,各回路绝缘电阻应不小于100 MΩ。

 b).介质强度 在正常试验大气条件下,装置能承受频率为50Hz,

试验电压2000V历时1min的工频耐压试验而无击穿闪络及元器件损坏现象。

 c).冲击电压 在正常试验大气条件下,装置的直流输入回路、交流输入回路、信号输出触点诸回路对地以及回路之间，能承受(1.2/50)μs的标准雷电波的短时冲击电压试验，开路试验电压5kV，无绝缘损坏。

d).脉冲群干扰 装置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)规定的1MHz和100kHz脉冲群干扰试验。试验严酷等级为Ⅲ级, 试验电压共模2.5Kv, 差模1kV。

 e).辐射电磁场干扰 装置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中规定的严酷等级为Ⅲ级的辐射电磁场干扰试验,即试验场强为10V/m。

 f).静电放电干扰 装置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中规定的严酷等级为IV级,即接触放电试验电压为8kV、允许偏差±5%,空气放电试验电压为15kV、允许偏差±5%的静电放电干扰试验。

g).快速瞬变干扰 装置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中规定的严酷等级为IV级快速瞬变干扰试验,即试验电压为4kV,允许偏差±10%。

一、（成套配备专用微机保护装置）的原理特点

1.基于分层分布式电气监控管理系统的设计思想，一个元件（一个间隔）对应一个装置，各间隔功能独立，各装置之间通过网络连结，网络组态灵活，使整个系统的可靠性得到很大提高，任一装置故障不影响其他装置和系统的正常工作。

2.采用***的32位高性能嵌入式处理器作为主CPU，在软件设计上，保护模块与其他（遥测、遥控、遥信）完全分开；保护功能不依赖通讯功能，即使网络瘫痪也不影响保护正常动作。

3.由于适用了安全可靠的现场总线技术，通过一个通信接口即可传送大量信息，且各装置的信息在通讯层可以共享，节省了大量的控制电缆，简化了二次接线。

4.高速RS485网络，支持双网，实际传输率可达115.2Kbps。

5.采用全封闭结构，内部强弱电分离，加以精心设计的抗干扰电路，使装置的抗电磁干扰能力、抗震能力大大提高，***满足IEC255和GB/T14598规定的各种EMC试验。

6.装置采用全汉化大屏幕液晶显示，人机界面友好，小键盘操作方便，树形菜单，遥信、遥测、跳闸报告、告警报告等装置内部所有的信息都能在液晶上汉化显示，使调试、运行、维护方便。

7.细化保护功能，方便客户选型

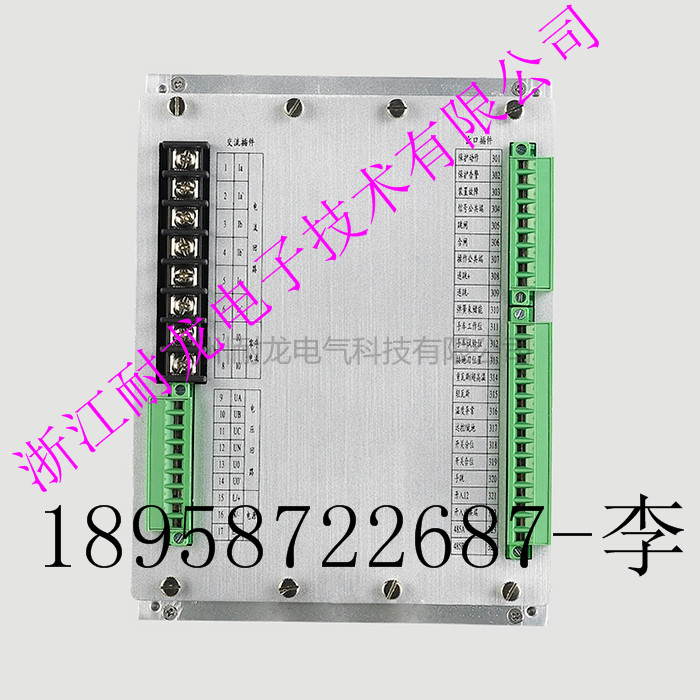

8.12路开入及7路开出，开关量可自定义

9.装置电源交直流通过，可与后台通讯

10.应用于环网柜、箱变、中置柜，厚度小于90mm

11.保护功能强大，含电流及电压保护，可做备自投

12.中英文显示，切换方便、频率45Hz 65HZ自适用

二、【微机保护监控】用途

1.微机保护与测控装置采用了******的DSP和表面贴装技术及灵活的现场总线（CAN）技术，满足变电站不同电压等级的要求，实现了变电站的协调化、数字式及智能化。此系列产品可完成变电站的保护、测量、控制、调节、信号、故障录波、电度采集、小电流接地选线、低周减载等功能，使产品的技术要求、功能、内部接线更加规范化。产品采用分布式保护测控装置，可集中组屏或分散安装，也可根据用户需要任意改变配置，以满足不同方案要求。

2.微机保护装置适用于110KV及以下电压等级的保护、监控及测量，可用于线路、变压器、电容器、电动机、母线PT检测、备用电源自投回路及主设备的保护、控制与监视。单元化的设计使其不但能方便地配备于一次设备，也可以集中组屏、集中控制。规范的现场总线接口支持多个节点协调工作，实现系统级管理和综合信息共适用范围随着科学技术手段的进步，和对适用环境更高要求，微机保护功能性也越趋完善。

3.通用型微机综合保护装置可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直 接接地系统的各类各类电器设备和线路的保护及测控，也可作为部分66KV、110KV电压等级中系统的电压电流 的保护及测控。

4.定时限/反时限保护、后加速保护、过负荷保护、负序电流保护、零序电流保护、单相接地选线保护、过电压保护、低电压保护、失压保护、负序电压保护、风冷控制保护、零序电压保护、低周减载保护、低压解列保护、重合闸保护、备自投保护、过热保护、逆功率保护、启动时间过长保护、非电量保护等。

5. 【微机综合保护装置】 Computer integrated protection device是用于测量、控制、保护、通讯一体化的一种经济型保护；针对配网终端高压配电室量身定做，以三段式无方向电流保护为核心，配备电网参数的监视及采集功能，可省掉传统的电流表、电压表、功率表、频率表、电度表等，并可通过通讯口将测量数据及保护信息远传上位机，方便实现配网自动化；装置根据配网供电的特性在装置内集成了备用电源自投功能，可灵活实现进线备投及母分备投功能。

6. 变电站综合自动化系统、 配电室综合自动化系统、泵站综合自动化系统、水电站综合自动化系统、工业/工厂自动化系统、其它自动控制系统等领域
