PT-740 2A

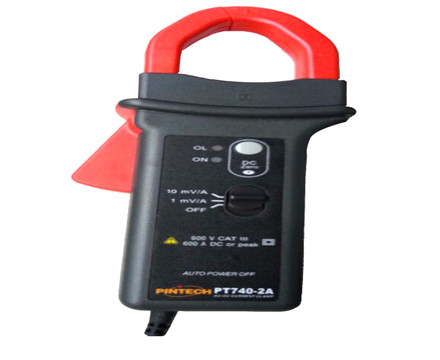

PT-7402A是非常***交直流电流钳，能够快速、安全、简单地测量所有AC/DC电流。采用霍尔效应原理进行测量，能够测量600A直流以及600A交流峰值。PT-7402A还适用于功率测量，能够在DC干扰的情况下测出RMS值。其完全使用在示波器或其它带BNC输入的仪器上，是一款高精度的电流钳，具有一个mV的BNC输出。能直接下来显示示波器或自动调零系统中。

电气指标

精度和相移 电流量程 0.2A~40A(60A峰值)，0.4A~60A直流 0.5A~400A(600A峰值)，0.5A~600A直流

输出信号比 10mV/A 1mV/A

输出信号百分误差 0.5~40A：1.5%读数±5mV;

40~60A直流：1.5% 0.5~100A：1.5%读数±1mV; 100~400A直流：2% 400~600A直流：2.5%

相移(45~65Hz) 10~20A：<3°；20~40A：<2° 10~100A：<2°；100~400A：<1.5°

噪声 DC~1kHz：<8mV；DC~5kHz：<12mV；0.1Hz~5kHz：<2mV DC~1kHz：<1mV；DC~5kHz：<1.5mV；0.1Hz~5kHz：<500μV

上升/下降时间 10~90%电压输出：≤100μs 10~90%电压输出：≤70μs

参考条件：18℃~28℃，20~75%RH，正弦信号频率48Hz~65Hz,外磁场<40A/m，无直流成分，附近没有电流载体，中心测试样本，负载阻抗≥1MΩ和≤100pF，DC~65Hz 测量前复位为0，电池9V±0.1V

过载 2000A直流和1kHz时1000A交流

带宽 DC~10kHz（-3dB）

负载阻抗 ≥1MΩ和≤100pF

插入阻抗 50Hz时0.39mΩ,1000Hz时58mΩ

工作电压 600V rms

共模电压 600V rms

相邻导体影响 50Hz时，<10mA/A

颚口位置影响 0.5%读数

电池 9V碱性电池(符合NEDA 1604A，IEC 6LR61)

电池容量容量指示 >6.5V时，绿色LED亮

电池寿命 大约50小时

超载指示 红色LED亮

自动关机时间 10分钟

机械指标

操作温度 -10~55℃

保存温度 -40~80℃

操作相对湿度 +10℃~+35℃：90±5%RH(无冷凝)：+40℃~+55℃；70±5%RH（无冷凝）

温度影响 <300ppm/℃或0.3%/10℃;<0.3A/℃

操作高度 在参考温度中的10%~90%RH：<0.1%

直流零位调整 0~2000米

颚口插入 1根电缆：直径30mm：2根电缆：直径24mm或2х31.5х10mm汇流线

箱体保护 IP30(IEC 529)

跌落测试 38m橡木或混凝土上1米(IEC1010)

冲击阻力 100g（IEC 68-2-27）

振动阻力 根据IEC 68-2-6：5~15Hz（振幅1.5mm）：15~25Hz（振幅1mm）：25~55Hz（振幅0.25mm）

防火能力 箱体：UL94V0

尺寸 224х97х44mm

重量 440g

颜色 深灰色箱体；红色颚口

输出 2m同轴电缆和绝缘BNC插座

安全指标

安规电气 根据ICE1010-1和IEC1010-2-032，在主级、次级和壳体的双重绝缘或强化绝缘：600V CAT III和干扰等级2；300V CAT IV和干扰等级2

电磁兼容（IEC标准） EN50081-1：B类；EN50082-2：静电放电（IEC 1000-4-2）；辐射场（IEC 1000-4-3）；快速瞬态（IEC 1000-4-4）；磁场达50/60Hz时（IEC 1000-4-8）

订货信息

订货 PT-7402A钳形交流电流探头（含电池、说明书）

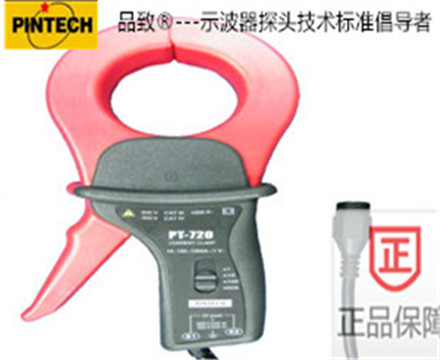

PT-720电流钳具有PT系列老产品优点，在此基础上对安全型、实用性、人机工程及测量性能等方面进行了改进，具有的技术和产品生产质量，非常简单地进行测量。

1．2000A高精确度线性测量，均匀分布线圈以在化相移，磁性元件激励调整系统，钳住ø52mm导体，微金属线圈适用于电力功率计。

2．创新专利设计，符合人机工程学的手指抓喝，使钳头开闭容易。

3．符合IEC1010 600V CAT III 电气安全标准（工业/维护），防中东，导体防夹系统等。

4．带绝缘BNC同轴电缆，与任何成用表、电表、记录仪、示波器等搭配使用，容易显示和测量电流波形，输出产生mV信号。具有3个量程，是A621、i1000s等产品OEM品牌。

电流量程 0.1A~30A峰值 1A~300A峰值 1A~2000A峰值

输出转换比 100mV AC/A AC 10mV AC/A AC 1mV AC/A AC

电气指标

精度和相移 初始电流(rms) 0.1~

0.5A 0.5~

2A 2~

10A 10~

12A 0.1~5A 5~20A 20~

100A 100~

120A 1~

50A 50~

200A 200~

1000A 1000

~1200A

输出误差 ≤3%+10mV ≤2%+5mV ≤1%+1mV

相移 无定义 ≤15° 无定义 ≤15° ≤10° ≤5° 无定义 ≤3° ≤2° ≤1°

测量条件：23℃±3℃，20~75%RH，正弦频率48Hz~65Hz，失真度<1%,无直流成分，外磁场<40A/m,无交流磁场，中心测试样本，负载阻抗≥1MΩ和≤47pF

带宽 10Hz~100kHz(-3dB)

dV/dt 10A/μs

电流 在<1kHz频率时，1000A连续电流（此频率之外限制比例）：1200A大约40分钟（在测量>20分钟时暂停）

负载阻抗 ≥1MΩ和≤47pF

1kHz输出阻抗 515Ω±10%

插入阻抗（50/60Hz） 10A量程时，<10mΩ 100A量程时，<10mΩ 1000A量程时，<10mΩ

安培秒乘积 1A.s

上升/下降时间 ≤40us

工作电压 600V rms

共模电压 600V CAT III 和干扰等级2

相邻导体影响 50Hz时，≤1mA/A

置影响 ≤400Hz时，≤输出信号0.1%

频率响应 10Hz~1kHz,<输出信号 10%;

1kHz~10kHz,<输出信号 5%;

10kHz~50kHz,<输出信号20%;

50kHz~100kHz,<3dB 10Hz~1kHz,<输出信号 5%;

1kHz~10kHz,<输出信号 3%;

10kHz~50kHz,<输出信号20%;

50kHz~100kHz,<3dB 10Hz~1kHz,<输出信号 1%;

1kHz~10kHz,<输出信号 2%;

10kHz~50kHz,<输出信号20%;

50kHz~100kHz,<3dB

峰值因素影响 大约峰值因素≤6在以下电流时，<输出信号1%

≤30A峰值(5A rms) ≤300A峰值(50A rms) ≤2000A峰值(500A rms)

叠加直流电流影响 ≤30A DC时，<输出信号1%；

机械指标

操作温度 -10°~+50℃

保存温度 -40°~+70℃

温度影响 每10℃，≤输出信号0.15 %

操作湿度 超出35℃时，0%RH到85%RH线性减小

湿度影响 输出信号<0.1%时，相对湿度10%~85%

操作高度 0~2000米

颚口直径 53mm(具有专利开合)

导体尺寸 电缆：直径Ф52mm；总线线束；单江流排5х5mm、四汇流排30х5mm

外箱保护 IP 40(等级IEC 529)

跌落测试 1米（IEC 68-2-32）

冲击阻力 100g（IEC 68-2-27）

振动阻力 5/15Hz  1.5mm-15/25Hz  1mm-25/55Hz  0.25mm (IEC 68-2-6)

防火能力 箱体和颚口：UL94 V0

钳头尺寸 216х111х45mm

重量 550g

颜色 深灰色箱体，红色颚口

输出 2m同轴绝缘BNC插座

安全指标

安规电气 根据ICE1010-1&IEC1010-2-032，在主级、次级和壳体的双重绝缘或强化绝缘：600V CATIII和干扰等级2：300V CAT IV和干扰等级2

电磁兼容  （IEC标准） EN 50081-1：B类;EN50082-2：静电放电(IEC 1000-4-2);辐射场（IEC 1000-4-3）；快速瞬态（IEC 1000-4-4）；磁场达50/60Hz时（IEC 1000-1-8）

订货信息

订货 PT-720钳形交流电流探头（含说明书）
