品牌：其他

型号：SP32

加工定制：是

额定排量：2.5ML/REV

额定压力：31.5MPA

油箱容量：50L

重量：200KG

柱数：其他

规格：2寸

钢管缩管机 钢管缩管机用途 钢管缩管机操作方法

钢管缩管机 钢管缩管机用途 钢管缩管机操作方法 销售咨询热线：(微信同号) QQ：24 缩管机又叫扣管机，扣压机，啤油喉，啤管机，啤喉机，压管机，缩口机，锁管机，英文名称crimping machine 或者crimper，它是在压力作用下使产品产生变形，从而平稳地扣压在产品上的专用设备从而实现了管与管或管与接头的相扣连接的作用

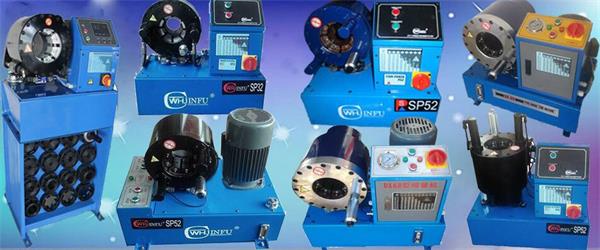

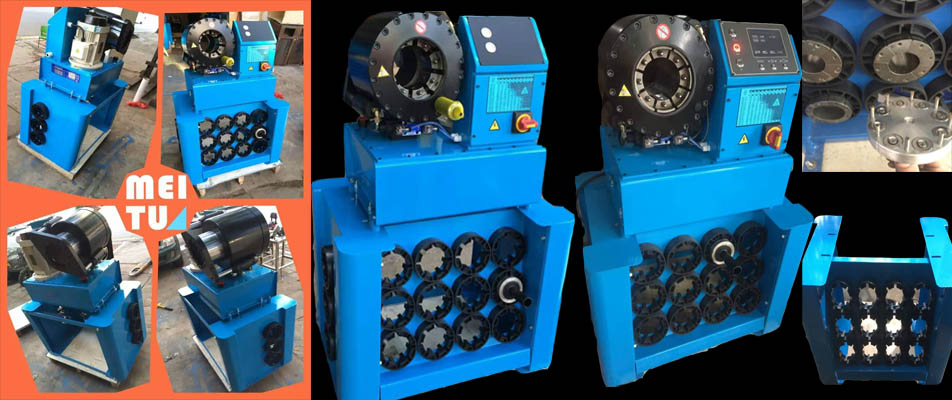

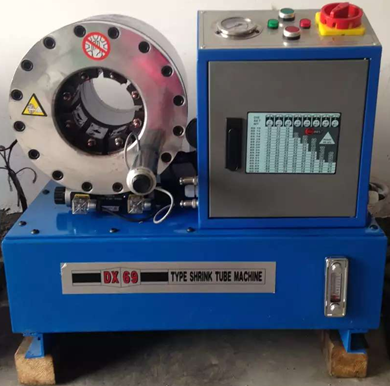

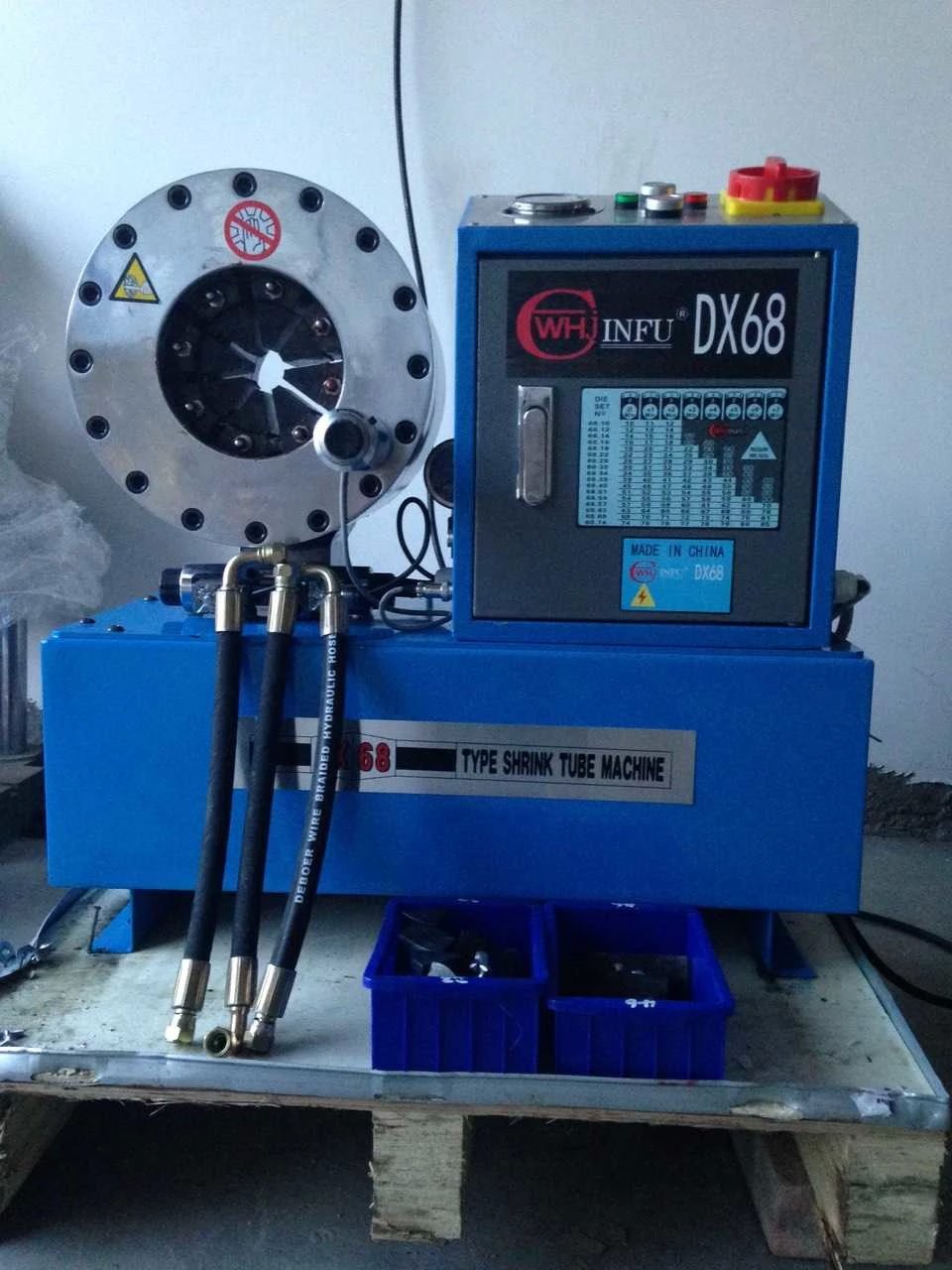

钢管缩管机主要型号有：SP32，SP52，SP68，JFY-85，P20，V32，DX68，DX69

钢管缩管机用途

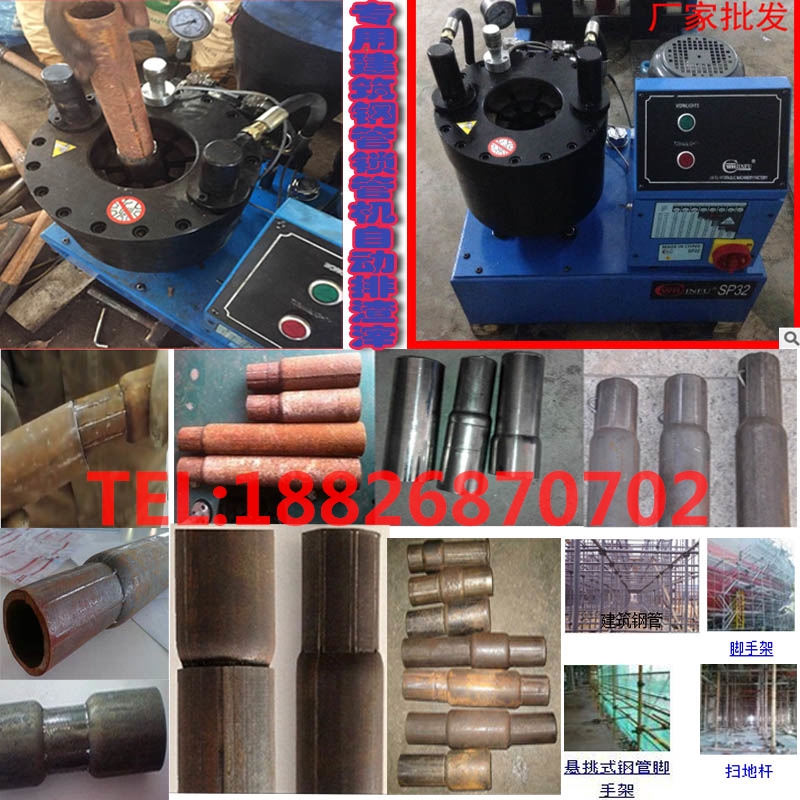

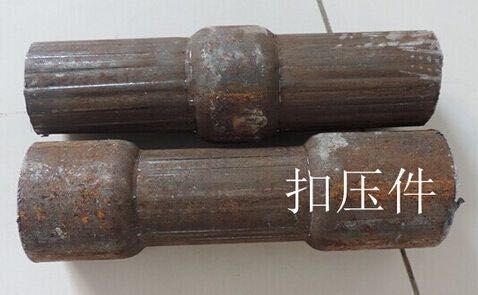

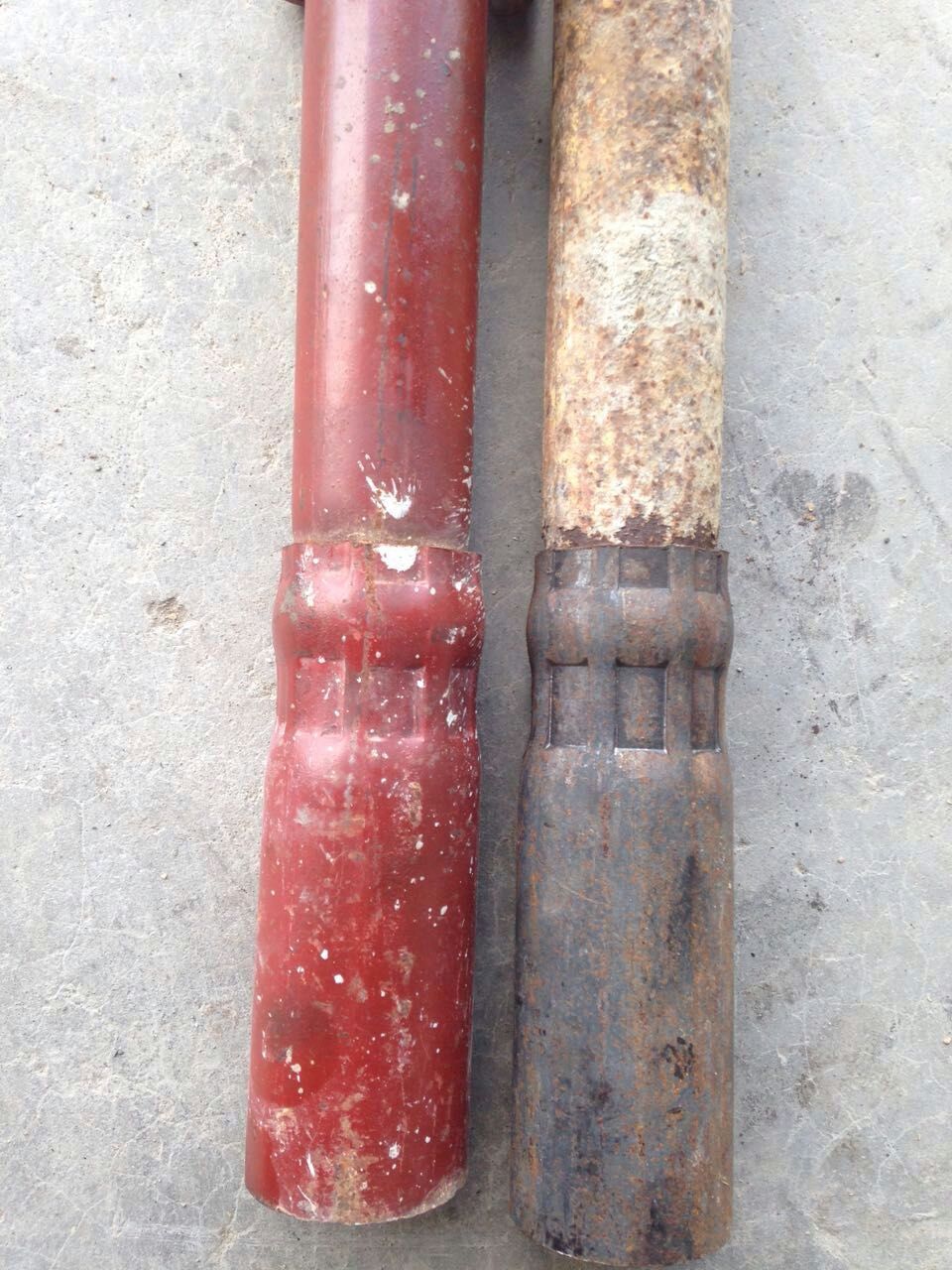

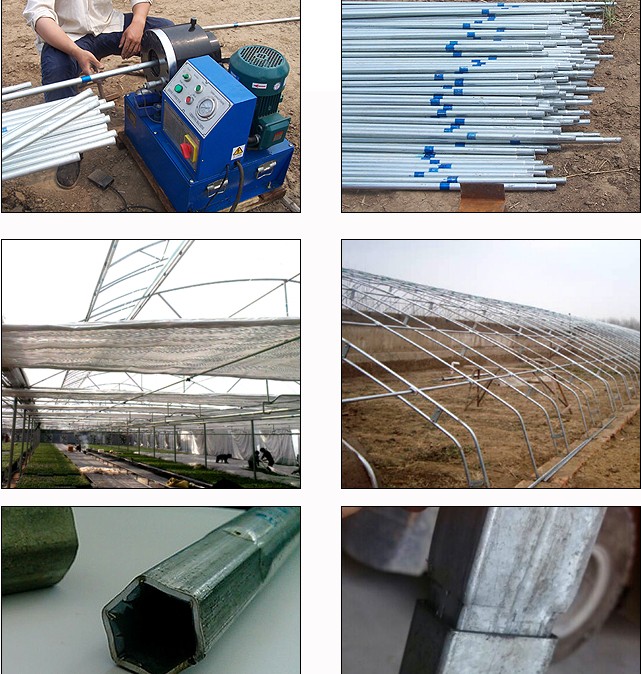

适用于建筑、桥梁、温室工程，蔬菜大棚，花卉大棚，大棚建设、帐棚、车间、家具制造等行业的不锈钢管、铁管、铝管、镀锌镍管的扣压，有竖型和圈型二种压痕，如建筑用悬挑式钢管架手架、脚手架、扫地杆的扣压，温室蔬菜水果花卉大棚钢管/镀锌管的扣压等

钢管缩管机特色：

1、不用焊接，缩口后直接对接，减少材料，反复拆装性好，环保***。

2、结构简单，操作方便、制作精良、外形美观。

3、保持管子跟接口同轴度

4、避免管子受到清倾向力

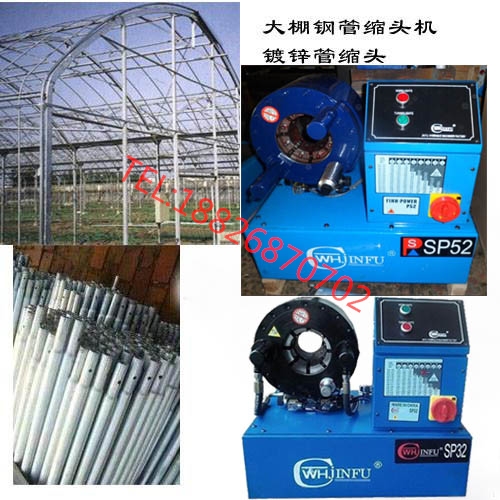

大棚钢管缩管机优势

1、完全代替人工焊接方式

2、增加定位装置解决钢管和铁管缩径尺寸长短不一的问题；

3、增加自动排渣装置，解决了用户在使用过程中因废渣堵塞模具卡死现象，大大提高了工作效率和机械的寿命

3、缩头行程重新改进，大大提高生产效果，日工作效率3000-5000根

4、体积小，占地面积少，移动方便；

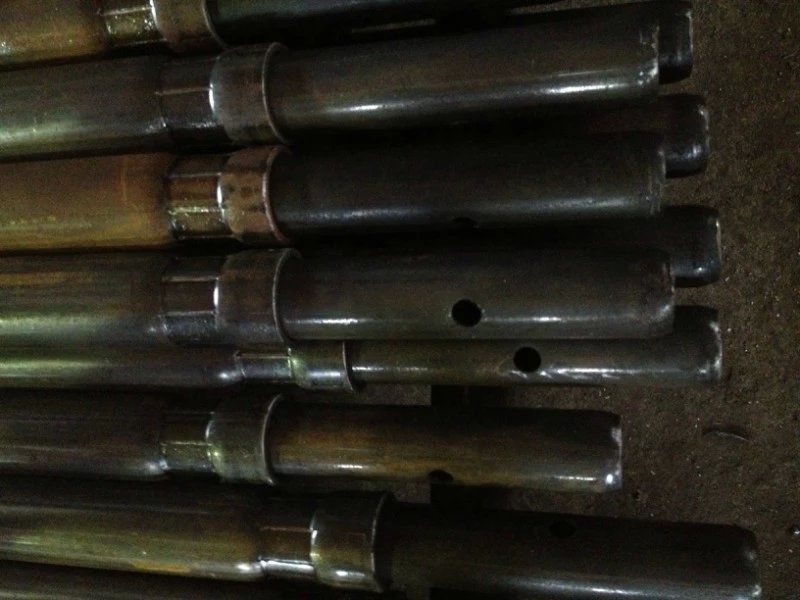

5、专用模具精度高，缩头后不会出现钢管铁管裂痕等现象

6、模具灵活，可根据客户需求定制（解决方型管、长方型管及六棱型缩头）

建筑钢管缩管机优势

1、改善钢管铁锈、水泥等排污功能

2、增加定位装置解决钢管缩头尺寸长短不一的问题；

3、机头可更加客户要求定制可移动方向功能；

4、体积小，占地面积少，移动方便；

5、改进弹簧易损问题，大大减少弹簧变形故障

6、模具灵活，可根据客户需求定制加长模具

钢管缩管机操作方法

1). 一次加足32-46#液压油50kg

2）.接好电源. 如果你用的是三相电机，注意不要接反转(俯视：电机风扇顺时针方向一为正转)

3）.安装好你所需要的模具,如你要扣压51mm的管，就请装上对应标号51的模具

4）.电机开关控制电动机。

5）.启动开机后看电动机是否顺时针方向运转。

6).微调应与进退开关配合使用，向顺时针方向旋转即大，反之即小，然后再按一下进退按钮，即停止工作。

7）.进退开关的“合模”为缩小，“开模”为退开

注：千分尺说明：每倒旋半周多压进1mm，每正旋半周少压进1mm,依次类推，同一规格胶管、接头，第一个金属接头达到所需要的压力，无需再动定位器，一直把该规格压完，其结果压缩数据完全一致

温馨提示：.客户要拆装磁吸开关清洗，***按照我公司的线路图安装。（如擅自更改颜色及拆装，不遵守线路图装置，本公司一律不负责保修）

钢管缩管机工作原理

油泵安装于油箱内浸泡在液压油里达到科学散热静音的设计目的，油泵在电机驱动下，输出液压油，推动扣压油缸内的柱塞运动，致使模座径向收缩，实现模具对胶管接头外套的挤压。当收缩量达到千分尺预定值时，挤压自动停止，电磁换向阀换向后，油缸内的柱塞反向运动，模具随之张开，扣压胶管完成。

钢管缩管机操作注意事项
搬运：缩管机适宜采用叉车搬运，并以缩管机底部受力，缩管机严禁倒置。严禁搬抬缩管机头及电机、电器箱部位。
安装：缩管机需水平放置在稳固的地基上，并作接地处理。
注油：打开油箱盖，油箱中加入68#抗磨液压油到油位表2/3位置。
接电：将电源线接在压管机规定的电源上，启动电机观察转向，电机转向应与电机所标方向一致。如果电机转向和所标方向不一致，请调换其中两根电源线的位置。
千分尺：用于调节扣压胶管收缩量的大小，逆时针半周多压进1mm，顺时针半周少压进1mm。
压力调整：缩管机系统压力为31.5Mpa，靠溢流阀调整，顺时针调整压力增大，逆时针调整压力减小（出厂时已调好，必要时可以自行调整）

模具张开速度调整：模具张开速度的快慢，由分流阀控制，顺时针调整，张开速度加快，逆时针调整，张开速度减慢，但张开速度过快会使噪音增大，数值不大于10Mpa（出厂时已调好，必要时可以自行调整）

钢管缩管机工艺特色

1、采用八瓣式条宽等分、间隔均匀单斜面模块，保证机械移平稳、回程快速 2、主体钢材采用铬12钢材质,经过调质、氮化、研磨、镀硬铬严格处理，大大提高了扣压机的寿命长久性 3、缩管机密封件全部采用进口原装NOK系列油封,寿命极长,保证机械正常使用不会漏油; 4、采用进口高压油泵及电机、工作压力非常稳定、特别省电、宁静、无噪音

5.缩管机模具的硬度为58-62,模块采用双斜面设计，扣压力加大，压管无锥度，使用寿命长，低噪音，具有体积小，重量轻，功能多，开模快，易操作，好维修等优点

缩管机维护保养
1.油箱的液压油超过液压油厂商规定时效时应更换，或者目视油位表，如果液压油已氧化偏黑了***要更换。

2.经常往模座移动面注射抗磨润滑油。
3.非缩管机工作时间，请盖好防尘罩防止杂物进入模座内

缩管机售后服务

凡在本销售中心购买的产品均享受一年内换件免费。终身免收服务费

整机免费保修1年，终生服务。设备出现故障，2小时内电话答复，电话不能解决的，省内48小时内、省外72小时内上门觖决
