品牌：其他

型号：LC

加工定制：是

类型：容积式流量计

测量范围：0-340

精度等级：0.2

公称通径：DN200

适用介质：液体 柴油 润滑油

工作压力：4.0

工作温度：120

规格：木箱

一、 用途：

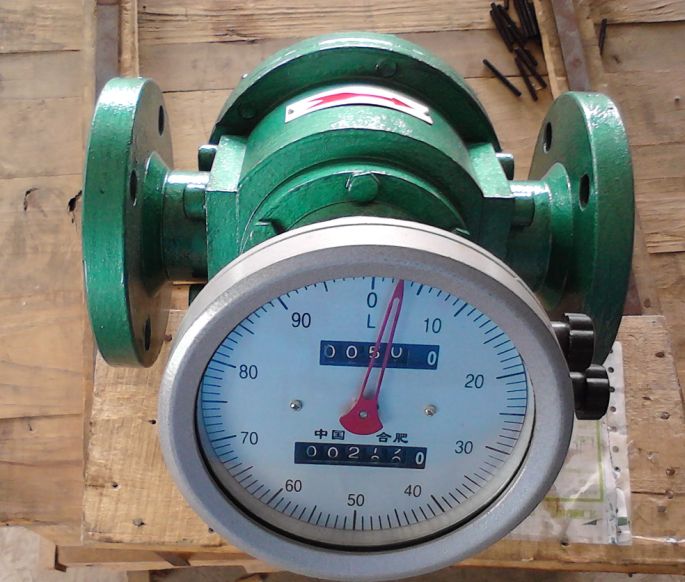

椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。
二、 工作原理与结构：
流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量






型号 项目	LC-A铸铁		LC-E铸钢		LC-B不锈钢
公称压力MPa	1.0   1.6		2.5 4.0 6.4		1.0 1.6
被测液体粘度	2-8mPa.s
被测液体温度	-20℃~+100℃
流量范围m3/h
型号 精度     等级 公称口 径DNmm	0.2级		LC-E铸钢		LC-B不锈钢
	0.5级	0.2级	0.5级	0.2级	0.5级	0.2级
10	0.08~0.4	0.1~0.4	0.08~0.4	0.1~0.4	0.1~0.5	0.1~0.5
15	0.25~1.5	0.3~1.5	0.25~1.5	0.3~1.5	0.3~1.5	0.3~1.5
20	0.5~3	0.6~3	0.5~3	0.6~3	0.6~3	0.6~3
25	1~6	1.2~6	1~6	1.2~6	1.2~6	1.2~6
40	2.5~15	3~15	2.5~15	3~15	3~15	3~15
50	4~24	4.8~24	4~24	4.8~24	4.8~24	4.8~24
80	10~60	12~60	10~60	12~60	12~60	12~60
100	16~100	20~100	16~100	20~100	20~100	20~100
150	32~190	38~190	32~190	38~190	38~190	38~190
200	34~340	68~340	34~340	68~340	68~340	68~340
