品牌：其他

型号：LUGB

加工定制：是

类型：超声波流量计

测量范围：0-1000

精度等级：1.5

公称通径：DN1500

适用介质：气体

工作压力：1.6

工作温度：250

规格：木箱

概述

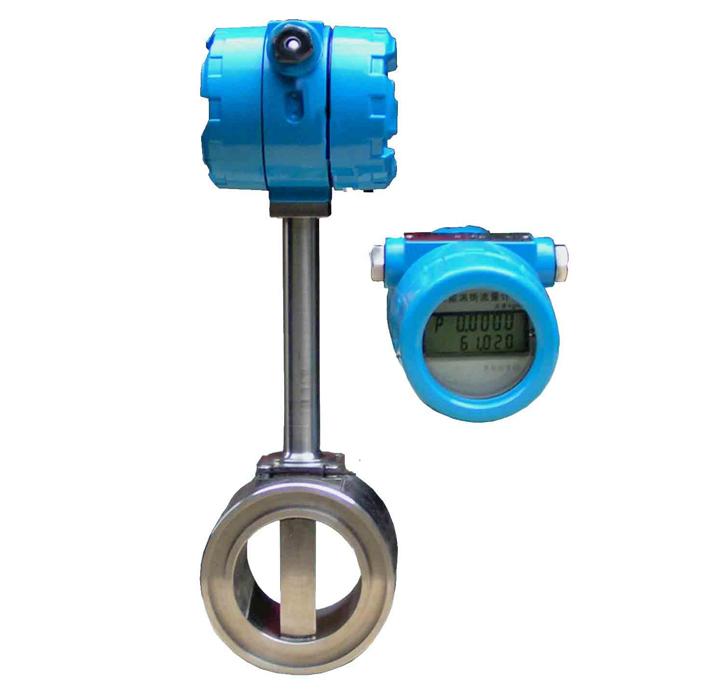

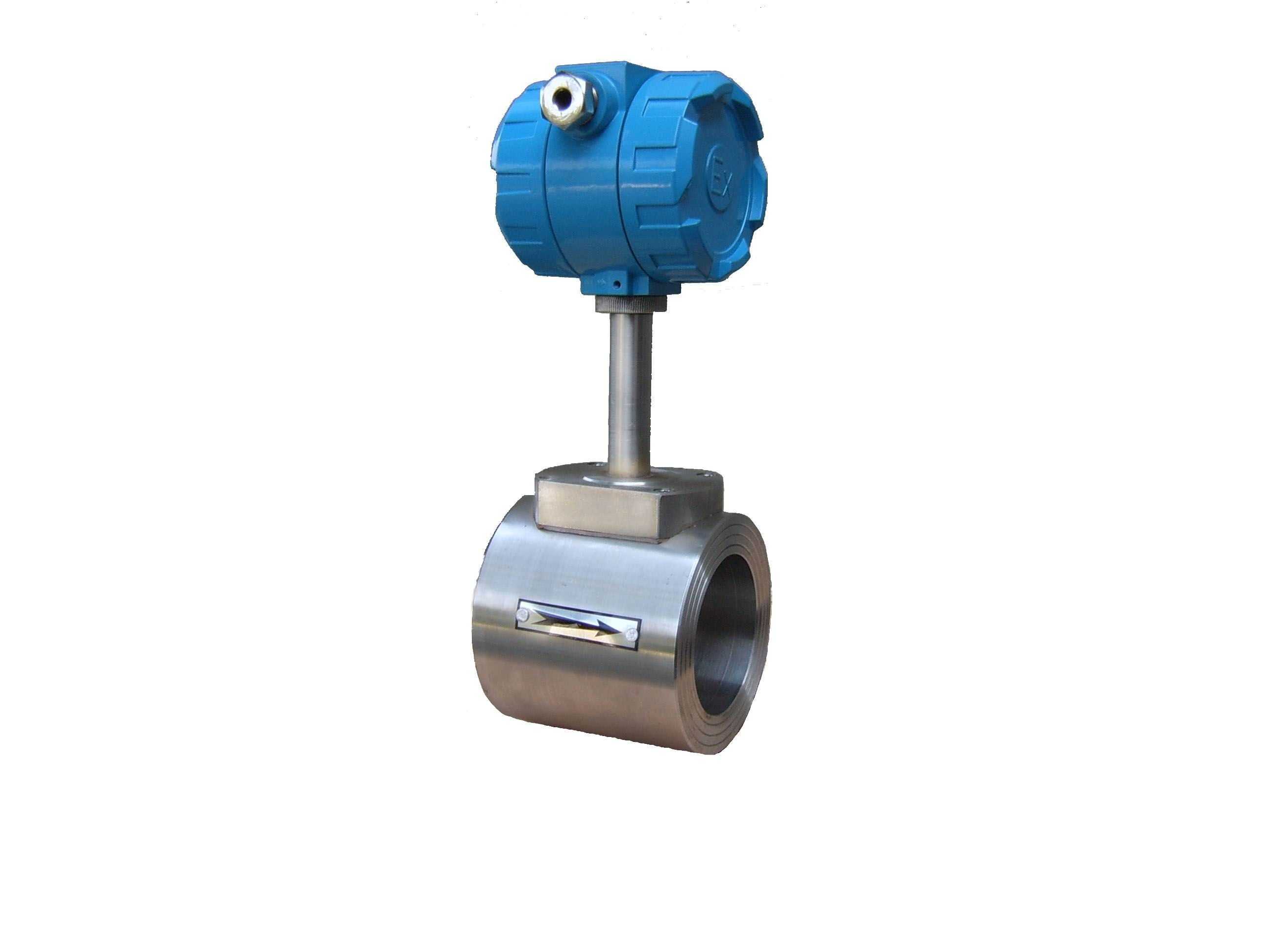

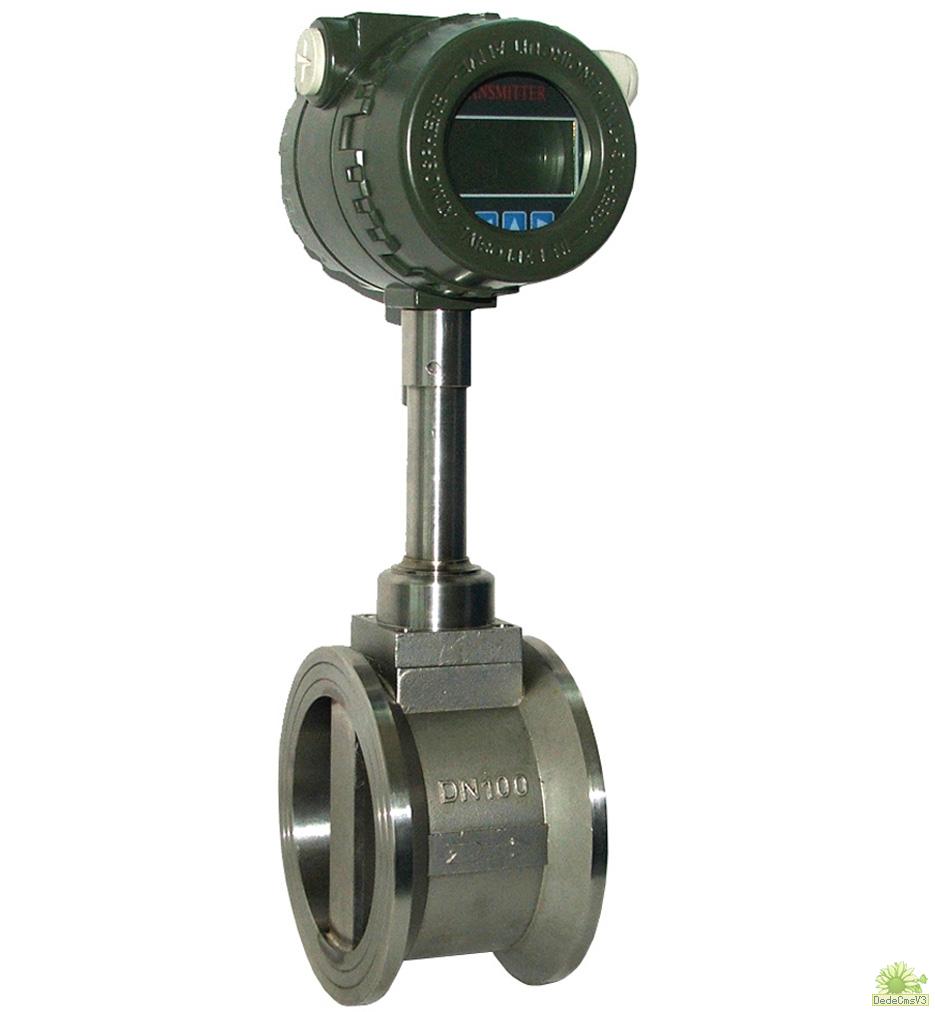

LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。该仪表采用***的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了***的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单***量信号；复合型可同时实现温度、压力、流量的测量。本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

2.仪表特点
无可动部件，长期稳定，结构简单便于安装和维护
采用消扰电路和抗振动传感头，具有***抗环境振动性能
采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上
由软件对仪表系数非线性进行修正，提高测量精度
压力损失小，量程范围宽
采用EEPROM对累积流量进行掉电保护，保护时间大于10年

3．技术参数
表1
公称通经（mm）
15，20，25，40，50，65，80，100，125，150，200，250，300
仪表材质
1Cr18Ni 9Ti
公称压力（Mpa）
PN1.6Mpa；PN2.5Mpa；PN4.0Mpa
被测介质温度（℃）
－40～+250℃；－40～+350℃
环境条件
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级
测量液体：示值的±0.5
测量气体或蒸汽：示值的±1.0、±1.5
量程比
1:10；1:15
阻力损失系数
Cd<2.6
输出信号
传感器：脉冲频率信号0.1 ~ 3000Hz低电平≤1V高电平≥6V
变送器：两线制4 ~ 20mADC电流信号
供电电源
传感器：+12VDC、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池
信号传输线
STVPV3×0.3（三线制），2×0.3（二线制）
传输距离
≤500m
信号线接口
内螺纹M20×1.5
防爆等级
ExdIIBT6
防护等级
IP65
允许振动加速度
1.0g


4．产品型号与标记
表2
产品型号与标记
说明
种类LUG








利用卡门涡街原理，流量传感器
检测方法
B
应力式检测

—

法兰连接
1
表体法兰标准：GB/T9119·10－2000
法兰卡装
2
产品出厂自带卡装法兰、螺栓及垫片
被测介质
气   体
1

液   体
2

蒸   汽
3

口   径
01
20mm
02
25mm
04
40mm
05
50mm
06
65mm
08
80mm
10
100mm
12
125mm
15
150mm
20
200mm
25
250mm
30
300mm
信号及转换器类型
Z
一体型

N
电压脉冲
A
4～20mADC，二线制
B
电池供电，现场液晶显示
C
现场液晶显示，4～20mADC
F

分体型

N
电压脉冲
C
4～20mADC，带电流指示表头

E
防爆，ExdIIBT6
N
不防爆

例：选用一台法兰卡装式防爆型涡街流量计测量蒸汽，管道为DN50、现场需要显示流量并远传电流信号，其产品型号应为：LUGB-2305ZCE

5．选型
一般液体和气体适用流量范围见表3
表3
口径
(mm)
液体
气体
流量
频率
流量
频率
(m3/h)
(Hz)
(m3/h)
(Hz)
20
1~10
40~396
