加工定制：是

品牌：邦照电气或OEM

型号：PVB-18

保护等级：IP65

防爆功能：可定制

最大操作电压：1000VDC

最大放电电流：可定制

标称放电电流：可定制

尺寸：560*400*190mm

接线方式：光伏接头或防水接头

外壳材质：冷轧板

温度范围：－25－40度

响应时间：0.2秒

18路非标光伏发电系统直流避雷箱生产厂家

18路光伏发电系统直流避雷箱



光伏发电系统中，为了减少光伏组件与逆变器之间的连接线、方便维护、减少损耗、提高产品的安全性和可靠性，一般需要在光伏组件与逆变器之间增加汇流装置。

光伏汇流箱除了具有光伏汇流的功能外，同时还应该具有电流防反、过电流保护、过电压保护、防雷保护等一系列完善的保护功能。

本公司生产的光伏汇流箱具备了以上各种功能要求，与光伏并网、离网型逆变器配套使用可组成一套完整的光伏发电系统解决方案。

选择光伏汇流箱时，用户可以根据后端逆变器的输入电压范围、输出功率大小，把***数量的规格相同的光伏组件串联、并联组成光伏组件串并列接入光伏汇流箱进行汇流，然后经过断路器控制和防雷器保护之后输出给后级逆变器使用。

光伏汇流箱智能监测装置(选配)

PVB型光伏汇流箱智能监测装置是一款多功能、低功耗、全智能型汇流箱监测单元主机，专门用于汇流箱智能监控。

功能特点：

• 体积小，安装方便

• 监控主机直接使用光伏电源作为工作电源，并给智能电流传感器提供工作电源

• 光伏高压测量

• 读取外接的智能电流传感器数据和16路总电流数据，并上传

• 16路直流功率测量和16路总功率

• 一路温度测量，用于测量箱内温度

• 两路开关量输入，可分别监测防雷器和主开关的运行状态

• 隔离的RS485接口用于远程数据通讯，支持MODBUS-RTU协议

• 红外数据接口可方便用于现场数据检查和参数设置

• 内置***保护报警功能，不但各项报警参数可编程设置，而且各报警功能可单独设置为关闭或启用，方便现场应用

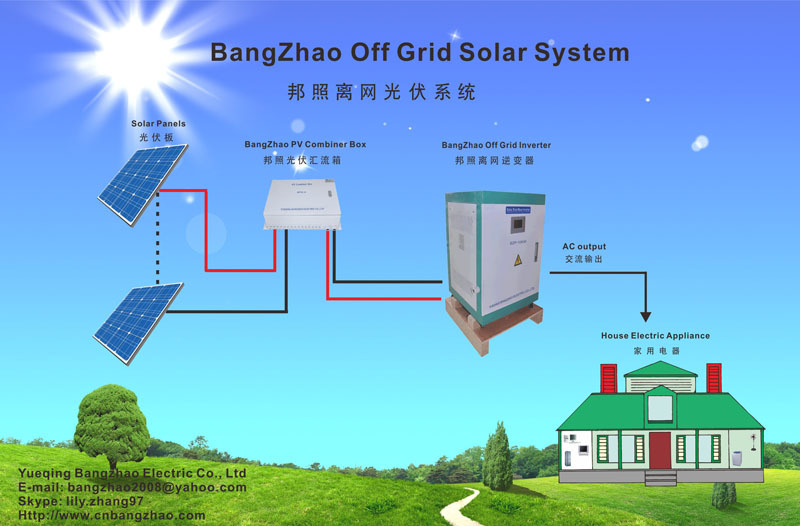

邦照电气离网发电系统可无需蓄电池和控制器



 18路光伏发电系统直流避雷箱



型号	PVB-10	PVB-12	PVB-15	PVB-18
输入参数
输入光伏组件路数	10	12	15	18
单路阵列额定电流	10A/15A
大光伏组件电压	1000VDC
防反模块保护	可选
单路阵列正、负线径尺寸	PG9
输出参数
输出路数	1路(可定制)
输出额定电流	100A/150A	120/180A	150A/225A	180A/270A
总输出直流断路器	有
总输出正、负线径尺寸	PG21
其他参数
防护等级	IP65
通讯	RS485(可选)
温度范围	-30℃～+60℃
冷却方式	自然冷却
防雷保护	有
接地线径尺寸	≥6mm2
外箱	户外喷塑冷扎版





欢迎新老客户咨询和定购：
