品牌：其他

型号：L1000*W600*H700

加工定制：是

输送能力：60m/min

功率：1.45

类型：其他

输送距离：≥1m

外形尺寸：L1000*W600*H700

重量：100

适用领域：食品、家电等

规格：L1000*W600*H700

    皮带输送线也称皮带输送机，皮带机运用输送带的连续或间歇运动来输送各种轻重不同的物品，既可输送各种散料，也可输送各种纸箱、包装袋等单件重量不大的件货，用途广泛。

一、输送带的材质

    有橡胶、硅胶、PVC、PU等多种材质，除用于普通物料的输送外，还可满足耐油、耐腐蚀、防静电等有特殊要求物料的输送。采用专用的食品级输送带，可满足食品、制药、日用化工等行业的要求。

二、结构形式

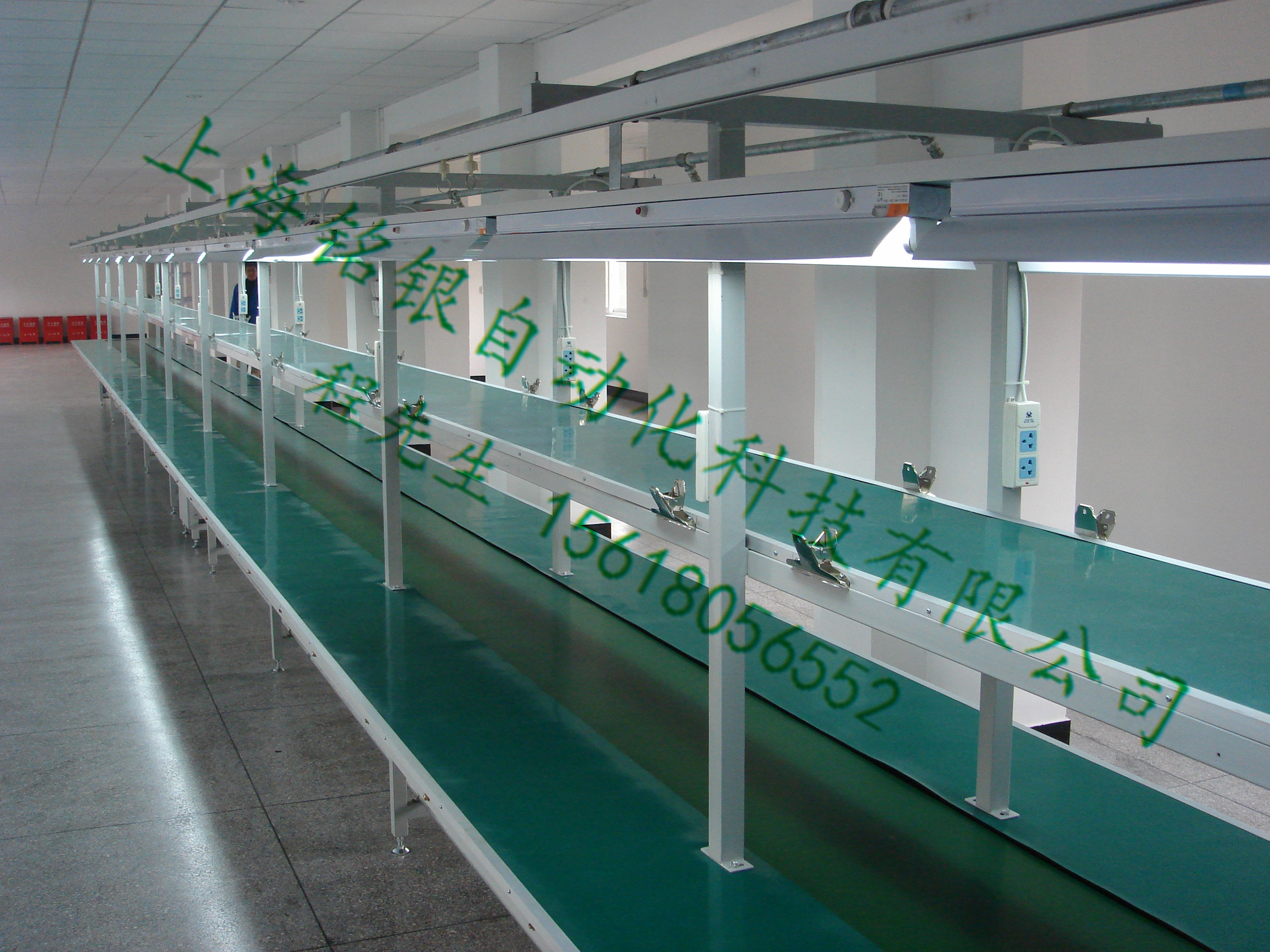

    槽型皮带机、平型皮带机、爬坡皮带机、转弯皮带机等多种形式，输送带上还可增设提升挡板、裙边等附件，能满足各种工艺要求。输送机两侧配以工作台、加装灯架，可作为电子仪表装配，食品包装等皮带机装配线。

三、技术信息

    1、皮带机驱动方式有：减速电机驱动、电动滚筒驱动。

    2、皮带机调速方式有：变频调速、无极变速。

    3、皮带机架材质有：碳钢、不锈钢、铝型材。

    4、应用范围：轻工，电子，食品，化工，木业，机械等行业

    5、皮带机设备特点：皮带机输送平稳，物料与输送带没有相对运动，能够避免对输送物的损坏。噪音较小，适合于工作环境要求比较安静的场合。结构简单，便于维护。能耗较小，使用成本低。

四、工程规格及参数

    1、线体长度根据产品的装配工艺编排计算得出。

    2、线体高度为2M，其中工作面高度750±20mm可调；

    3、线体宽度：150mm～1000mm根据产品规格自由定；4、线体配置： 1）日光灯，2）电风扇，3）气管配有快换节口，4）工艺图板，5）工作桌配有220V电源插座，6）进口输送带，7）专用铝合金， 5、动力配置：国产电磁调速/变频调速控制；

五、定制注意事项

    1、皮带输送线载重范围，物品若超过载重范围会造成整条线体不能正常运作；

    2、防静电系数，输送线一般都是防静电的，防静电系数会随着使用时间拉长而降低，企业需要在定制前明确要在多久的时间里确保防静电系数在***范围内；

    3、滚筒工位，整条输送线中间部分的工位滚筒数量根据线体的长短、载重量等因素确定，工位量不够，同样会影响线体的正常运作。

六、皮带输送线跑偏影响

    皮带输送机具有使用方便、效率高、易实现自动化控制等优点，因此皮带机能够正常作业对生产有着重要意义。

    输送带跑偏是皮带机作业过程中为常见的故障，其危害性***，从实际运行情况来看，跑偏对皮带机运行以至生产的影响主要有以下几个方面：

    1、跑偏引起系统故障停机影响生产作业效率。当皮带跑偏达到***程度时，皮带会触发用于防偏的急停装置，造成作业系统停机，影响生产进程。

    2、造成设备主要部件的非正常损坏。首先，皮带跑偏使滚筒、托辊承受的轴向力增加，引起滚筒窜轴、托辊轴承损坏；其次，皮带跑偏造成物料洒落到回程皮带上，引起皮带与滚筒非正常磨损，缩短了滚筒和皮带的使用寿命；另外，跑偏皮带在运行时与支架发生非正常摩擦，导致皮带边缘磨损，影响了其使用寿命。

    3、容易形成安全隐患。由于皮带严重跑偏，造成皮带翻卷物料，致使皮带单侧受力超过皮带纵向拉断力，从而引起皮带横向撕裂等安全隐患。



皮带输送机设备常见故障的原因及处理方法

1.皮带输送机皮带跑偏的处理

皮带运输机运行时皮带跑偏是常见的故障,要注意安装的尺寸精度与日常的维护保养。跑偏的原因有多种，需根据不同的原因区别处理。

1.1  调整皮带输送机承载托辊组

在整个皮带运输机的中部跑偏时可调整托辊组的位置来调整跑偏；在制造时托辊组的两侧安装孔都加工成长孔，以便进行调整。皮带偏向哪一侧，托辊组的哪一侧朝皮带前进方向前移，或另外一侧后移。皮带向上方向跑偏则托辊组的下位处应当向左移动，托辊组的上位处向右移动。

1.2 安装皮带输送机调心托辊组

调心托辊组有多种类型如中间转轴式、四连杆式、立辊式等，是采用阻挡或托辊在水平面内 方向转动阻挡或产生横向推力使皮带自动向心达到调整皮带跑偏的目的。一般在皮带运输机总长度较短时或皮带运输机双向运行时采用此方法比较合理，原因是较短皮带运输机更容易跑偏并且不容易调整。

1.3 调整皮带输送机驱动滚筒与改向滚筒位置

驱动滚筒与改向滚筒的调整是皮带跑偏调整的重要环节。因为一条皮带运输机至少有2到5个滚筒，所有滚筒的安装位置***垂直于皮带运输机长度方向的中心线，若偏斜过大必然发生跑偏。其调整方法与调整托辊组类似。对于头部滚筒如皮带向滚筒的右侧跑偏，则右侧的轴承座应当向前移动，皮带向滚筒的左侧跑偏，则左侧的轴承座应当向前移动，相对应的也可将左侧轴承座后移或右侧轴承座后移。

1.4 皮带输送机张紧处的调整

皮带张紧处的调整是皮带运输机跑偏调整的一个非常重要的环节。重锤张紧处上部的两个改向滚筒除应垂直于皮带长度方向以外还应垂直于重力垂线，即保证其轴中心线水平。

1.5 皮带输送机转载点处落料位置对皮带跑偏的影响

转载点处物料的落料位置对皮带的跑偏有非常大的影响，尤其在两条皮带机在水平面的投影成垂直时影响更大。通常应当考虑转载点处上下两条皮带机的相对高度。相对高度越低，物料的水平速度分量越大，对下层皮带的侧向冲击也越大，同时物料也很难居中。使在皮带横断面上的物料偏斜，终导致皮带跑偏。

1．6 双向运行皮带运输机跑偏的调整

双向运行的皮带运输机皮带跑偏的调整比单向皮带运输机跑偏的调整相对要困难许多，在具体调整时应先调整某一个方向，然后调整另外一个方向。调整时要仔细观察皮带运动方向与跑偏趋势的关系，逐个进行调整。

2. 皮带输送机的撒料

皮带运输机的撒料是一个共性的问题，原因也是多方面的。要加强日常的维护与保养。

2.1. 转载点处的撒料

转载点处撒料主要是在落料斗，导料槽等处。如皮带运输机严重过载，皮带运输机的导料槽挡料橡胶裙板损坏，导料槽处钢板设计时距皮带较远橡胶裙板比较长使物料冲出导料槽。

2.2. 凹段皮带悬空时的撒料

凹段皮带区间当凹段曲率半径较小时会使皮带产生悬空，此时皮带成槽情况发生变化，因为皮带已经离开了槽形托辊组，一般槽角变小，使部分物料撒出来。因此，在设计阶段应尽可能地采用较大的凹段曲率半径来避免此类情况的发生。

2.3. 跑偏时的撒料

皮带跑偏时的撒料是因为皮带在运行时两个边缘高度发生了变化，一边高，而另一边低，物料从低的一边撒出，处理的方法是调整皮带的跑偏。

3.皮带输送机异常噪音

皮带机运行时其驱动装置、驱动滚筒和改向滚筒、以及托辊组在不正常时会发出异常的噪音，根据异常噪音可判断设备的故障。

3.1. 托辊严重偏心时的噪音

皮带运输机运行时托辊常会发生异常噪音，并伴有周期性的振动。尤其是回程托辊，因其长度较大，自重大，噪音也比较大。发生噪音的原因主要有两个原因。一是制造托辊的无缝钢管壁厚不均匀，产生的离心力较大。二是在加工时两端轴承孔中心与外圆圆心偏差较大，使离心力过大。

3.2.联轴器两轴不同心时的噪音

在驱动装置的高速端电机与减速机之间的联轴器或带制动轮的联轴器处发出的异常噪音，这种噪音也伴有与电机转动频率相同的振动。发生这种噪音时应及时对电机减速机的位置进行调整，以避免减速机输入轴的断裂。

3.3.改向滚筒与驱动滚筒的异常噪音

改向滚筒与驱动滚筒正常工作时噪音很小，发生异常噪音时一般是轴承损坏，轴承座处发出咯咯响声，此时要更换轴承。

4.减速机的断轴

皮带输送机减速机断轴发生在减速机高速轴上。常见的是采用的减速机的一级为垂直伞齿轮轴的高速轴。发生断轴主要有两个原因。

4.1.减速机高速轴设计上强度不够

这种情况一般发生在轴肩处，由于此处有过渡圆角，极易发生疲劳损坏，如圆角过小会使减速机在较短的时间内断轴。断轴后的断口通常比较平齐。发生这种情况应当更换减速机或修改减速机的设计。

4.2.高速轴不同心

电机轴与减速机高速轴不同心时会使减速机输入轴增加径向载荷，加大轴上的弯矩，长期运转会发生断轴现象。 在安装与维修时应仔细调整其位置，保证两轴同心。在大多数的情况下电机轴不会发生断轴，这是因为电机轴的材料一般是45号钢，电机轴比较粗，应力集中情况要好一些，所以电机轴通常不会断裂。

4.3双电机驱动情况下的断轴

双电机驱动是在同一个驱动滚筒上装有两台减速机和两台电机。在减速机高速轴设计或选用余量较小时比较容易发生断轴现象。过去皮带运输机驱动不采用液力偶合器此类情况较易发生，原因是两台电机在启动与运行时速度同步和受力均衡难以保证。现在，大多数已采用了液力偶合器断轴现象较少发生，但使用时应注意不可将偶合器加油量过多，以便使其具有限力矩作用和提高偶合器的使用寿命。

5. 皮带的使用寿命较短

皮带的使用寿命和皮带的使用状况与皮带的质量有关。皮带运输机在运行时应保证清扫器的可靠好用，回程皮带上应无物料。若上述内容保证不了就会发生回程皮带上的物料随回程皮带进入驱动滚筒或改向滚筒，皮带会被物料搁坏，并会损坏滚筒表面的硫化橡胶层。在皮带上会出现破口，降低了皮带的使用寿命。皮带的制造质量是用户比较关心的一个内容。在选定某一型号后还应考核其制造质量。***有专门的质量鉴定机构可对其进行检验。常规上可进行外观检查，看看是否存在龟裂、老化的情况，制造后存放的时间是否过长。发生上述情况之一者不应采购。在初发现龟裂的皮带往往使用时间都比较短就损坏。

6.凸凹段曲率半径对皮带运输机的影响

6.1.凸段皮带横截面中部起拱

皮带运输机的凸段经常发生在皮带断面方向上的中部起拱，既中部凸起。并会使皮带打折，叠起后在进入改向滚筒或驱动滚筒区间后会使皮带的损坏程度加剧。起拱与打折的主要原因是在皮带横断面上中部和外侧的单位长度上的拉力值相差过大，使皮带滑到中部形成起拱或打折。单位长度上的拉力值差的大小和凸段曲率半径、托辊槽角有关。槽角越大，凸段曲率半径越小，起拱与打折越严重。当皮带运输机的槽角达到大于等于40度时，即使在皮带运输机直段的头部或尾部托辊槽角过渡区间也能发生起拱和打折，此时应减小槽角或加长过渡区间长度的距离，使皮带槽角缓慢过渡。对于凸段皮带运输机应尽可能地增大凸段曲率半径和在满足输送能力的条件下减小托辊槽角。

6.2.凸段皮带卡入平辊与斜辊之间

皮带卡入托辊组的平辊和斜辊之间的情况一般会发生在移动式散料运输机械上。如装船机，堆取料机。这类设备的悬臂梁根部位置在悬臂下俯时容易发生这种现象。此时也相当于皮带出现了凸段，由于受几何位置尺寸的限制，很难做到满意的过渡凸段曲率半径所要求的尺寸，在皮带位于悬臂根部处若仅经过一两组托辊组形成凸段时就会发生皮带卡入托辊组的平辊和斜辊之间。解决的方法是将此处 由原来的一两组托辊组形成的凸段改为四五组或更多组。

6.3.凹段启动时弹起及被风吹偏

皮带运输机在启动时如果皮带上没有物料，在凹段区间处皮带就会弹起，遇到大风天气时还会将皮带吹偏，因此，在皮带运输机的凹段处增设压带轮来避免皮带的弹起或被风吹偏。

7.皮带打滑

7.1.重锤张紧皮带运输机皮带的打滑

使用重锤张紧装置的皮带运输机在皮带打滑时可添加配重来解决，添加到皮带不打滑为止。

7.2.螺旋张紧或液压张紧皮带机的打滑

使用螺旋张紧或液压张紧的皮带运输机出现打滑时可调整张紧行程来增大张紧力。
