品牌：其他

型号：框架

结构形式：固定式

用途：其他

额定电压：660

加工定制：是

防护等级：ip30

连接方式：其他

外形及安装方式：其他

额定频率：50

母线额定电流：3150

额定绝缘电压：660

应用场景：终端配电

物料编号：023

产品认证：CQC

GGD交流低压配电柜产品特点

　　1、GGD柜采用通用柜的形式可灵活的其他功能的柜体拼装组成低压配电系统。

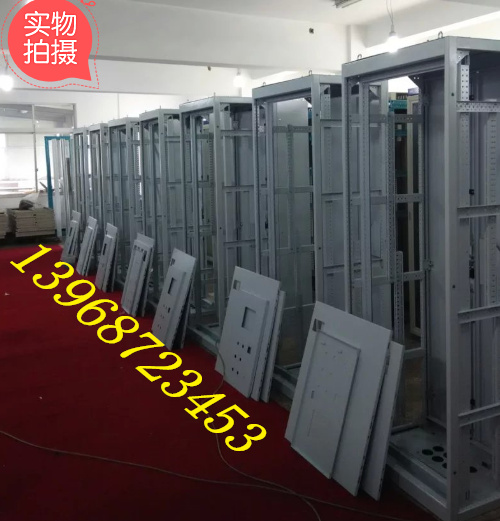

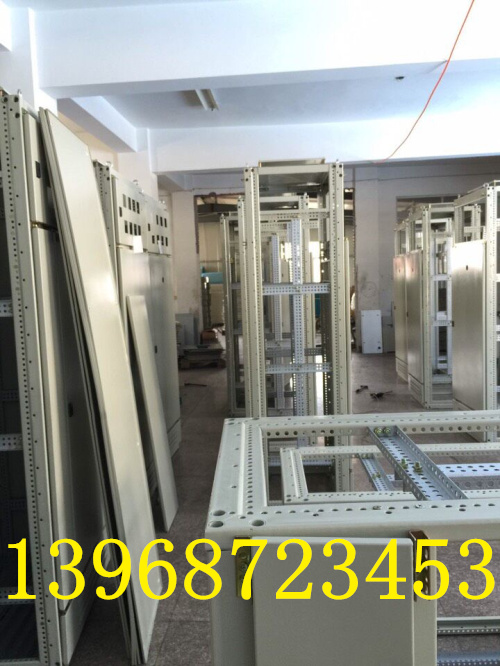

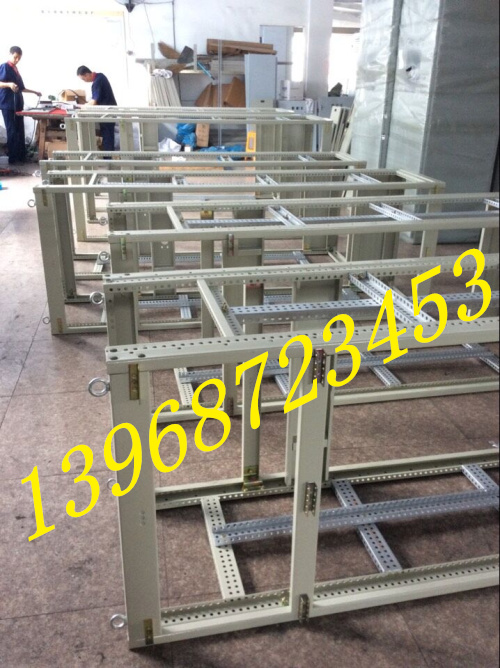

　　2、整个柜体构架采用厚度为2.5mm的冷弯型钢局部焊接组装而成，柜体用厚度为1.5mm的冷轧钢板冲压焊接而成。以此来保证柜子的精度和质量。

　　3、结构通用性好、组装灵活，采用20mm的模数的安装孔能满足各种结构形式的需求。无需专门的工具即可安装。

　　4、散热良好。设计时就考虑运行时的散热问题，在柜体两端均有不同数量的散热槽孔，当柜内电器元件运行发热后，热气上升，通过上端孔排出，而冷风由下端槽孔补充进柜，是密闭的柜体自下而上行程一个自然通风道，达到散热的目的。



　　5、整个柜体美观大方。

　　6、门的折边处嵌有山型橡胶条，能防止门与柜体直接碰撞，提高了门的防护等级。

　　7、柜体下部设有主接地螺钉并标有接***志，门与柜体采用黄绿双色线连接，整个低压开关柜构成完整的接地保护电路。

　　8、吊装方便，柜顶四角装有吊环。柜顶在必要时可进行拆除。



　　9、柜体表面采用环氧粉末静电喷涂，有利于防腐，切外观给人感觉舒服，内部结构件采用镀锌工艺。

　　10、柜内元器件采用国内外质量***大品牌低压电器。产品稳定性好。

　　11、装配精良。我们有一批***装配技术人员。熟练、技能扎实。



　　三、GGD交流低压配电柜技术参数

　　电气数据：

　　额定电压：380VAC 3~;额定绝缘电压：690VAC 3~;

　　额定频率：50HZ或60HZ;

　　额定电流：



　　主母线：630~1600A，额定峰值耐受电流：63KA;额定短时耐受电流icw：30KA。

　　柜体高度：2000mm、 2200mm、2400mm、2600mm;

　　宽度：600、800、1000、1200mm;

　　厚度：600、800、1000、1200mm。

　　防护等级：IP30。



举一个简单的例子XL-21动力配电柜：这是一个CCC认证对该配电柜的描述1.产品构成的描述及结构特点（结构概要说明）:主要组成部件：基本骨架、仪表、主母线、零母排、接地母排、电器元件、隔板、封板、左右侧板、底板、顶板、门、吊环以及铭牌。操作方式：   手动、电动   安装方式：   直接安装   接线方式：   固定连接   1）产品型号及名称   XL-21动力配电柜   。2）提供图纸及编号：总装配图：XL101-01         电气原理图(说明元件型号、规格、连接母线与电缆牌号规格)：   见下图          3).主要结构数据：外形尺寸（mm）：柜宽：700mm      柜高：1700mm      柜深：370mm                     结构特点：框架采用拼装式结构，具有重量轻、强度高的特点。柜前门、侧板、顶盖、后门等外观可见部件均采用表面镀锌或静电粉末喷涂，涂层均匀美观耐腐蚀。保护接地有主接地点和接***志，整个柜构成完整的接地保护系统。所有金属零部件都具有防腐蚀能力。开关电器及组件（元件明细表）         见下表         序号   名称   型号规格   数量   制造商（生产厂）1   塑壳断路器   CFM1-400L/3300   400A   1   华通机电集团有限公司2   塑壳断路器   CFM1-100L/3300   100A   4   华通机电集团有限公司母线与绝缘导线（名称、型号规格、生产厂）         见下表         序号   名称   规格型号/牌号   生产厂1   主母线   TMY   40×5   乐清市金发铜业有限公司2   N、PE母线   TMY   40×3   乐清市金发铜业有限公司3   绝缘导线   BVR   江苏河阳线缆有限公司绝缘支撑件（名称、型号规格、生产厂）         见下表         序号   名称   材料名称   生产厂1   绝缘子   DMC   浙江海坦塑胶制品有限公司2   母线夹   ZMJ   浙江海坦塑胶制品有限公司保护接地措施：在柜后侧底部设铜排作为接地母线，有主接地点和接***志，整个柜构成完整的接地保护系统。防腐蚀：所有金属零部件具有防腐蚀能力（表面镀锌、环氧粉末静电喷涂）。
