电磁能量计  咨 询 电 话：1 3 9 1 5 1 9 1 8 3 6

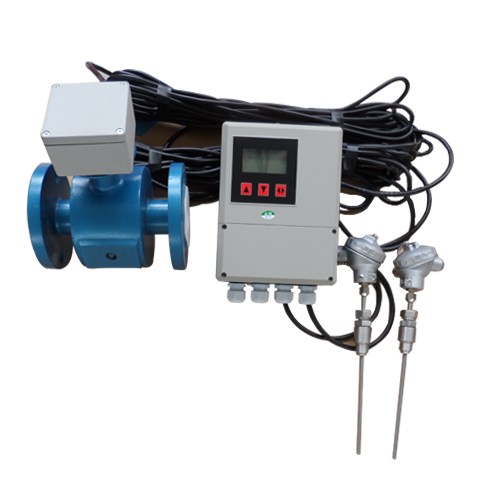

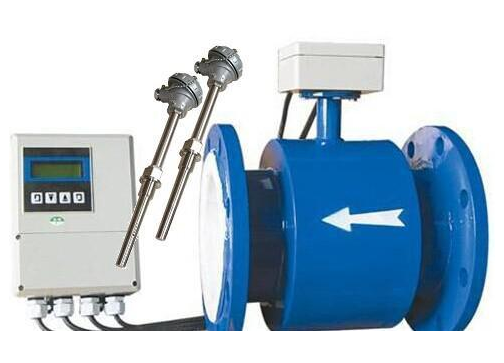

 电磁能量计流量测量单元、热量计算单元和配对的温度传感器(PT1000)组成。电磁空调能量表利用法拉第电磁感应原理测量流量，结合配对温度传感器的供回水温度信号，就能计算、累积、存储和显示热交换回路中吸收或释放的热量。电磁空调能量表的流量、能量计算单元CPU及采样模块均采用***成熟的单片机，其内存容量大，设备可靠性高，热量计算能真正实现焓值计算，达到高准确度。成套配对温度传感器采用铂电阻Pt1000，其配对误差≤0.1℃。电磁式空调能量表的准确度等级达到2级。

1.1电磁能量计工作模式

电磁式冷空调能量表有三种工作模式：热表工作模式、冷表工作模式、冷表热表模式。（出厂默认为冷热表模式）

热表模式：只对热量进行计算，是仪表的默认方式。“H”表示热量

冷表模式：只对冷量进行计算。“R”表示冷量

冷表热表模式：冷表热表都进行计算，分别显示。

1.2管道口径

电磁式冷空调能量表配套传感器通径范围：15～1000毫米。

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000

1.3热量流量、冷量流量单位

 仪表热量显示单位有：MJ/h、GJ/h、KW/h、MW/h四种可供选择

4.1热表、冷表起测水温

用于仪表计量热量、冷量的温度限制，当温度小于所设温度时，仪表不对热量、冷量进行计算。

4.2工作压力选择

空调能量表遵循中华人民共和国城镇建设行业标准CJ128—2007设定为1.6MPa

4.3入口、出口温度零点、温度校准

空调能量表用Pt1000热电阻三线制桥连接方式，

1、基本功能

低频方波励磁，励磁频率： 1/10工频、1/12工频；

励磁电流为125mA,250 mA；

无需附加电极的空管测量功能，连续测量，定值报警；

流速测量范围：0.5 --- 10米/秒；

交流高频开关电源，电压适用范围：110VAC --- 240VAC；

直流24V开关电源，电压适用范围：20VDC --- 36VDC；

网络功能：MODBUS（标配）、RS485通讯

中文、英文显示方式,（可定制其它语言）；

内部有两个积算器总量，可分别记录：流量总量、热量总量。

2、电磁能量计正常工作条件

环境温度：–10～+60℃；

相对湿度：5%～90%；

供电电源：单相交流电 85～250V，45～63Hz；

    额定工作压力：DN 15- DN1000 ：≤ 1.6Mpa

耗散功率：小于20W（连接传感器配后）。

橡胶衬里：- 20~+80 ℃ / 聚四氟乙烯衬里：- 30~+150 ℃
