主要参数

CPU处理器

全志H3

4核Cortex™-A7 1.2GHz，-20℃ ~ +70℃

操作系统

Andriod 4.4.2

运行内存

2片512MB DDR3共1G

NandFlash或e.MMC

1片8GB e.MMC

LED心跳灯

系统运行指示灯

常用引出接口参数

百兆以太网接口

1路

10/100自适应网络接口

MINI-PCIE接口

1路

连接一路独立USB2.0高速接口，用于扩展4G通信模块，并板载MICRO-SIM卡座

WIFI模块接口

1路

预留一路8188eu邮票孔WIFI模块接口，可选配WIFI模块

USB HOST

4路

USB2.0高速

USB Device

1路

USB2.0高速

TF卡接口

1路4线的TF卡接口

支持大容量TF卡和MicroSD卡，设计了热插拔检测，支持eMMC协议v4.3和SD Memory Card协议v2.0

HDMI接口

1路

HDMI V1.4输出

支持HDMI 3D，分辨率支持4K

串口

4路

1路RS232调试串口、3路RS232通讯串口，

均已DB9公头引出，其中COM2提供5V电源

485接口

2路（选配）

与2路RS232接口复用

RTC时钟

高精度时钟芯片

采用高精度RX8025时钟芯片，后备电池，可以在断电时保证时间不丢失

音频接口

1路MIC、1路HPO、1路SPK

线性输入和输出、功放功率3W

按键

2个

Uboot按键和用户按键

LED指示灯

2个

电源指示灯，状态灯

电气特性

输入电压

+12V

9-30V 推荐12V/1A

工作温度

-10℃~ +70℃

商用级温宽

工作湿度

5% ~ 95%

结构参数

底板尺寸

154.6mm X 102mm

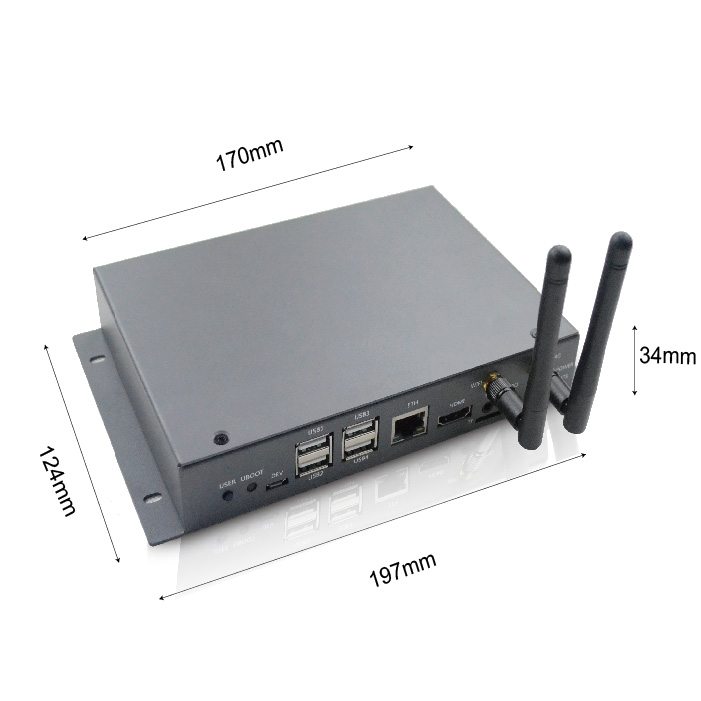

机盒尺寸

长*宽*高
