品牌：其他

型号：ZYDL-3P2S-A

原理：加压过滤

用途：固液分离

样式：袋式

性能：精密过滤,高效过滤

适用对象：水

适用对象性质：弱腐蚀性,腐蚀性,低温物料,高卫生要求物料

滤料类型：纤维

过滤器类型：袋式

主体材质：不锈钢

适用范围：化工,石油,制药,汽车,轻工,食品,选矿,水处理,电镀,冶金,染料,纺织,其他

有效过滤面积：1.5

外形尺寸：500*500*1500

设备重量：150KG

规格：0001

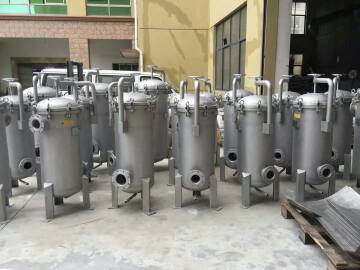

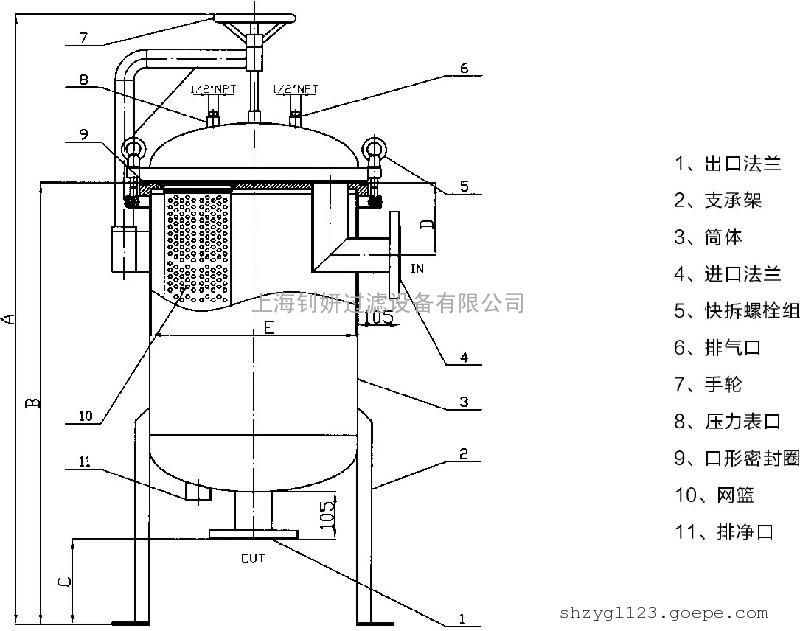

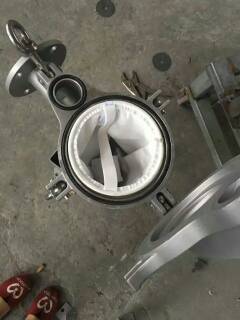

"上海钊妍"不锈钢袋式过滤器（STANDARD TYPE），所有零部件均为标准型号，过滤器采用欧美标准，规模化生产，流量大，卸料方便。      ◆ 过滤器壳体法兰采用转臂+环首螺栓 ◆ 三点式压环保证了良好的滤器与滤袋之间的密封，附带的工具令操作非常简单容易 ◆ O型圈密封，简易和***操作 ◆ 侧入底出的设计确保液体可被完全排放，另有可减低高度的正切位出口供选择 ◆ 与液体接触的部分全部用稳定的不锈钢制造，对多种液体都有抗腐作用 ◆ 滤器的设计和体积紧凑，将液体的损失减少至***少 ◆二至二十四袋的设计   多袋式过滤器技术参数型号滤袋编号滤袋数量过滤面积（m2)***大流量（m3/h)工作压力（Mpa)标准进出口材质（不锈钢）ZYDL-2P2S221.0801.03-4"法兰304/316ZYDL-3P2S231.51201.03-4"法兰304/316ZYDL-4P2S242.01601.03-6"法兰304/316ZYDL-5P2S252.52001.03-6"法兰304/316ZYDL-6P2S263.02401.03-6"法兰304/316ZYDL-7P2S273.52801.03-8"法兰304/316ZYDL-8P2S284.03201.04-8"法兰304/316ZYDL-10P2S2105.04001.06-8"法兰304/316ZYDL-12P2S2126.04801.06-10"法兰304/316ZYDL-14P2S2147.05601.08-10"法兰304/316ZYDL-16P2S2168.06401.08-12"法兰304/316ZYDL-18P2S2189.07201.010-14"法兰304/316ZYDL-20P2S22010.08001.010-16"法兰304/316ZYDL-22P2S22211.08801.012-18"法兰304/316ZYDL-24P2S22412.09601.014-18"法兰304/316****大流量是处理水时的参考值，实际值会因液体的粘度、杂质含量和压差的变化而不同。过滤精度：0.1,0.22.0.3,0.5,1,5,10,15,25,50,100,200,300,400,500,600μm(上海钊妍公司同时提供配套滤材）一、袋式过滤系统原理 袋式过滤机是一种新型的过滤系统，滤机内部由金属内网支撑着滤袋,液体由入口流进，经滤袋过滤后流出，杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用。 二、 安  装 准备   警告：开盖后，下落的盖子会伤手。 1、首先，请确认安装袋式过滤系统所需的配件是否已经准备齐全：     ①袋式过滤机主体   ②Ο型密封圈       ③金属内网         ④滤袋           ⑤压力表1只 2、 检查Ο型密封圈和滤机上的Ο型槽，若Ο型密封圈变形，出现划痕或破裂，或Ο型密封圈接合部位有问题，请更换新的配件。 安装   安装时，请按以下步骤作业： 1、将袋式过滤机放置在需过滤的工位上，连接进出口法兰或管牙后，加以固定；闷堵排气口，或配置排气阀。夹套型连接保温热源。 2、将金属内网轻轻放入袋式过滤机中，使内网领口与袋式过滤机口吻合。 3、放置滤袋，使滤袋环口和金属内网领口吻合。注意：如果使用的是车缝滤袋，请将滤袋的车缝边折叠后放入，可以提高车缝滤袋的过滤效果。 4、将Ο型密封圈放入Ο型槽，Ο型密封圈不能扭曲或变形，多袋滤机扣上滤袋压环。 5、一手握住上盖把手，一手抓住上盖的另一端（多袋滤机转动顶端手轮），将上盖对准袋式过滤机口，缓缓放下，自然平压于Ο型密封圈及滤袋环口上。 6、上盖对准后，同时拧紧对角的两个吊帽，将所有吊帽一一拧紧（用短棍插入吊环内绞紧）。 7、关闭安装在袋式过滤机顶部的排气阀。 8、请检查各连接管子道是否牢固；工作压力是否在允许范围内。 9、打开输出阀门。打开热源进入阀，使滤机温度升到指定温度。 10、漫漫地打开输入阀门，让液体缓缓流入并充满滤机，防止液体突然冲击滤袋，造成破裂，然后观察有无泄漏。若未出现泄漏，即可开始过滤。 二、日常使用及维护 一、日常使用                           工作中的过滤系统需经常检查进出口的压力差，当压力差达到0.05-0.1Mpa时，应及时更换滤袋，以免压差过大使滤袋破裂和支撑网损坏。 二、正确打开过滤后的滤机上盖 警告：不要在袋式过滤机内有压力的情况下开盖，否则剩留液体可能喷出，并造成液体流失和人员伤害。 因此请严格按以下顺序操作： 1、闭输入阀；出口处有压力时，关闭输出阀。 2、确认排气阀所接管道已被接到安全处或吸料口后（在过滤有毒有腐蚀液体时尤须注意），再打开排气阀，防止液体对工作人员及周围环境造成伤害和污染。 3、检查压力表，确定内部压力为0，此时袋式过滤机应已与管道系统分开。 4、有排泄阀的，确认排泄液接到回收处，打开排泄阀；待袋式过滤机中的剩留液体经排泄阀流尽，关闭排泄阀。此排放工作可配合加压方式完成（请参考加压排放过程）。 5、拧开上盖吊帽，提起上盖，多袋滤机需转过***角度。 三、更换滤袋 1、***过滤袋是以精细的纤维所制成，这些材料的亲水性都较弱。纤维的表面不会被水弄湿，所以如其它使用同样材料的滤芯一样，在使用前，都要用另一些表面张力较低的液体将它湿润。安装前，您***要将滤袋浸入与过滤液体匹配的预湿液中几分钟。 2、打开袋式过滤机上盖。 3、将上盖放稳，将滤袋小心取出。 4、放入新的滤袋，请参考安装过程。 四、监控过滤质量 在液体输入压力稳定的情况下，过滤质量与滤袋内的压力差密切相关，如果压差太大，说明滤袋的过滤孔径已堵塞，过滤速度下降。因此，我们建议当袋式过滤机开始工作后，应定期检查压差，通过前后压力表所显示的压差来决定更换滤袋的时间，一般滤袋能承受压力为0.5-1Kg/cm2(0.05-0.1Mpa)左右，当压差达到这一区间时，应及时更换滤袋以避免滤袋破裂，影响过滤效果。 如果压差突然下降，应立即停止过滤，并检查是否发生泄漏。 五、加压排放剩液 在过滤高粘度液体时，可以由排气阀通入压缩空气，加速剩液排放，缩短等待时间。其装置如图所示。请注意：用作加压排放的空气***要稳定，压力不要超过过滤机工作压力。 操作步骤如下: 1.    关闭输入阀门。 2.    打开进气阀。 3.    气体引入袋式过滤机，加压排尽剩液。 4.    检查出口压力表，确认表压与压缩空气压力相等；确认出口无液体流出。 5.    关闭进气阀。 6.    慢慢打开排气阀；排气阀的出口有残液喷出，***将其引到安全处或滤机吸料口。 7.    压缩空气排尽后，关闭排气阀。此时滤机内部应无压力，可以开盖。 六、清洗袋式过滤机 袋式过滤机如继续过滤同一种液体，则无须清洗。但如果过滤其它种类的液体，则需清洗机器后方可使用。 七、Ο型密封圈的保养及更换     保养：使用时Ο型密封圈要对准Ο型槽放入，避免不当的挤压致使Ο型密 封圈变形；不过滤时，Ο型密封圈***取出擦拭干净，否则残液凝固后附着在其 表面，导致硬化，密封性变差。    更换:若Ο型密封圈已老化或破损，请及时更换。更换时应选择相同型号的Ο型密封圈。 特别声明：1、正常使用情况下，过滤机及支撑网质保一年，如由于使用不当造成损坏的不在质保范围。           2、标准袋式过滤机***大设计压力为1.0Mpa，推荐***大工作压力为0.5Mpa特殊规格除外。           3、袋式夹套过滤机夹套内***大设计压力为1.0Mpa，***大推其荐工作压力为0.6Mpa。           4、多袋式过滤机设计压力为1.0Mpa，***大推荐工作压力为0.6Mpa。
