品牌：其他

型号：TMY

线芯材质：紫铜线

加工定制：是

芯数：多股

电线最大外径：定做

拉伸强度：无

用途：广泛

产品认证：ROHS

物料编号：

编织：

标称截面：

长度：定做

额定电压：750V

额定负荷：-30

护套材质：铜

温度范围：300

最小绝缘电阻：

线径：定做

颜色：银色

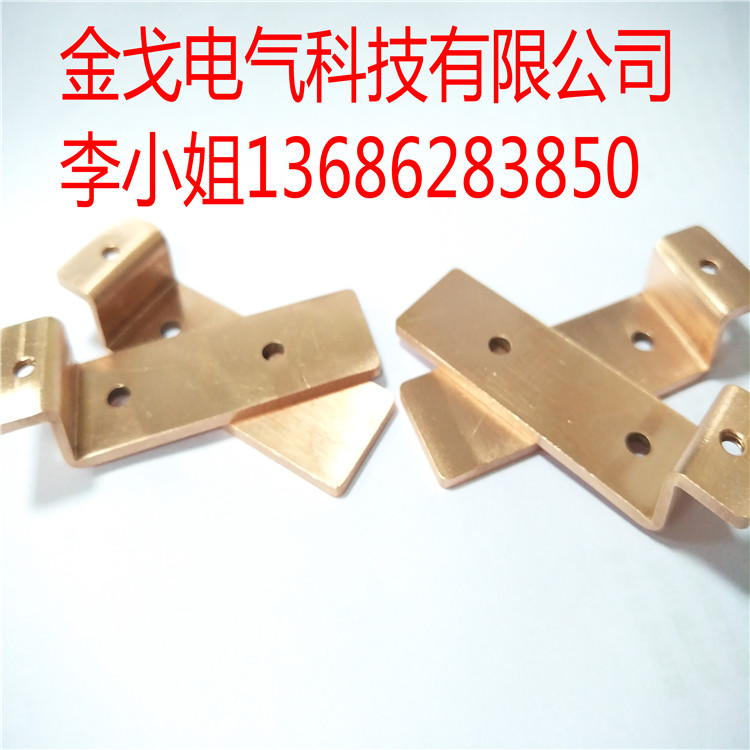

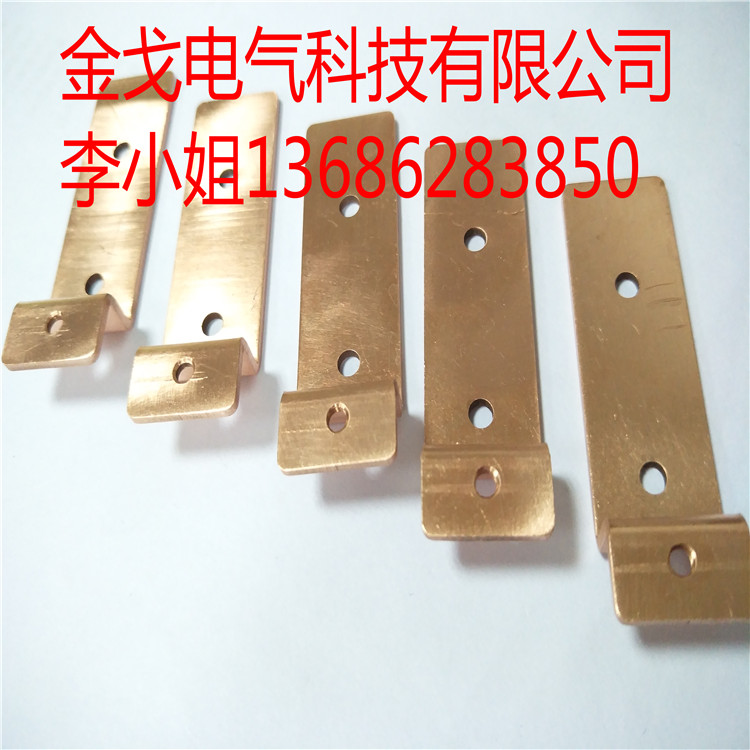

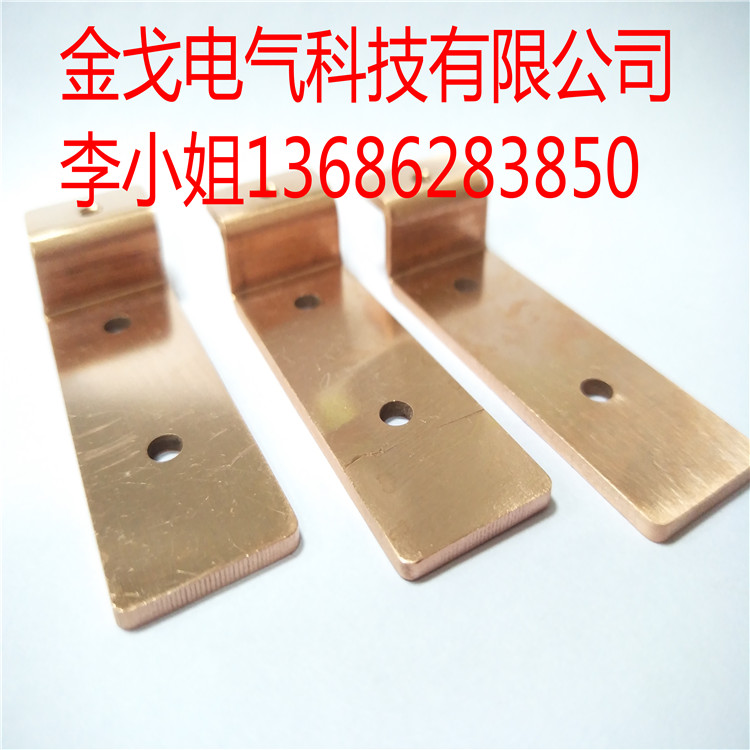

电池铜排连接片 电池正负极连接铜排

***铜排，紫铜排，黄铜排。质量好，价格优，现货销售，当天发货。

 导电铜母线(导电铜排) :

（1）生产牌号：T1、T2、TU1、TU2，化学成分执行GB/T5231-2001标准。 铜母线主成分为： 表1 导电铜排主成分 铜排 T1 T2 TU1 TU2 Cu+Ag 99.95 99.90 99.97 99.95

(2)产品状态: 表2 导电铜排产品状态 名称与代号 产品状态 表示符号 供货方式 铜母线（TMR） 软态 R 成卷供应 铜母线（TMY） 硬态 Y 直条供应

 (3）产品尺寸范围: 1.导电铜排横断面 厚度 a 宽度b 圆角半径r 铜排载流量表: 国标铜排载流量表估算法: 估算法: 单条铜母排载流量= 宽度(mm) X 厚度系数 双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按 5-8A/平方,铝应该按 3-***/平方



常用铜排的载流量计算方法： 常用铜排的载流量计算方法 40℃时铜排载流量=排宽*厚度系数 排宽(mm);厚度系数为:母排 12 厚时为 20;10 厚时为 18;依次为:[12-20， 10-18，8-16，6-14，5-13，4-12]. 双层铜排[40℃]=1.56-1.58 单层铜排[40℃]（根据截面大小定） 3 层铜排[40℃]=2 单层铜排[40℃] 4 层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,用异形母排 替代) 铜排[40℃]= 铜排[25℃]*0.85 铝排[40℃]= 铜排[40℃]/1.3 例如求 TMY100*10 载流量为： 单层：100*18８=1800(A)[查手册为 1860A]； 双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为 2942A]； 三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为 3780A] 以上所有计算均到与手册数据相当接近。
