品牌：台硕 TASO

型号：VMS

尺寸：

类型：光学检测

适用范围：机械 电子

重量：600KG

加工定制：否

规格：

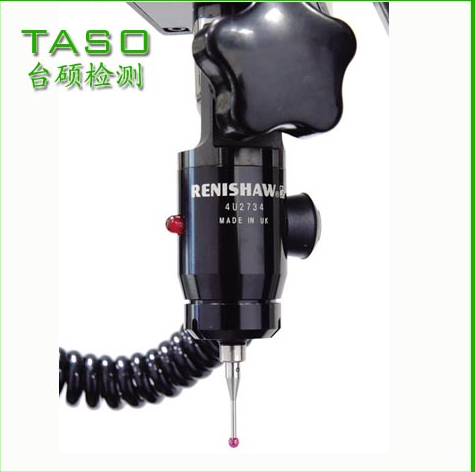

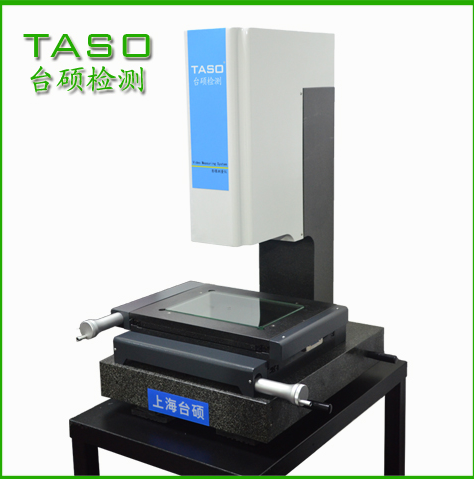

二次元影像测量仪是针对五金加工行业零部件尺寸控制的检测设备。具备基本的点、线、圆、两点距离、角度等基本测量功能及坐标平移的功能，能满足基本的二次元测量需求；此外测量数据可输入EXCEL、WORD中或者将测量图形输出至DXF文档做CAD设计，仪器采用定格定倍手动变倍镜头，可在经济实惠的条件下实现较大工件各种复杂表面的***测量。





适用范围：

   适用于以二坐标测量为目的的***应用领域，机械、电子、仪表、五金、模具、塑胶等行业广泛使用。





半自动影像测量仪是指Z轴自动对焦：由电脑自动判定对焦面，以保证每次对焦的***度，减少人为判定产生的误差，提高对焦的重现性，使对焦后影像达到好，从而也提高后续测量的精度，且可在编程过程中插入自动对焦，消除批量产品可能出现的高度差，并录入程序。

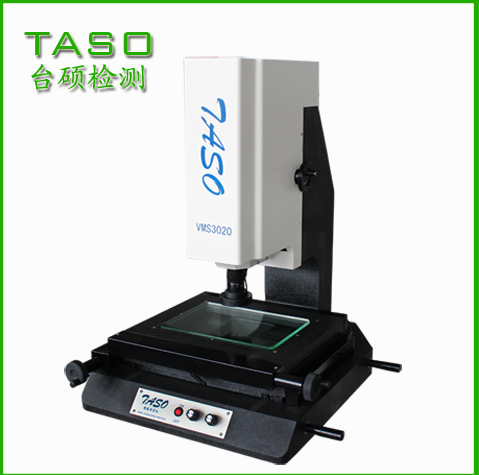

设备主要参数：VMS 3020C

有效测量行程(X×Y×Z) ：300 mm×200 mm×200 mm

Z轴调焦升降测量范围：≤200mm

Z轴测量行程：200mm

分辨率：0.001mm

X、Y轴坐标示值误差：U≤(3+L/200)μm

Z轴坐标示值误差：U≤(5+L/150)μm

金属台面尺寸：640mm*410mm

玻璃台尺寸：229mm×329mm

承载重量：≤25 kg

影像系统： 日本 SONY  CCD 彩色分辨率工业检测专用摄像机 ，

物镜：美国高清镜头  光学放大倍率 0.7×-4.5×

视频总倍率：20X～180X,（选配 2X 物镜时，总视频放大倍率可达到 360X）

物方视场：10.6-1.6mm，工作距离 90mm

光栅尺：高精度精密光栅尺,分辨率 0.0005mm

照明系统：程控可调 LED 表面光和底光

Z轴导轨：台湾HIWIN高精度直线导轨

X、Y轴导轨：高精度P级交叉导轨

传动方式：Z 轴采用马达驱动滚珠丝杆传动的型式

Z轴操作方式： 日本THK伺服电机

主机外形尺约：850 mm×640mm×980 mm

机台底座：高精度花岗岩精度 00 级

仪器总重：约 280kg





测量软件基本功能：

Z轴自动对焦：由电脑自动判定对焦面，以保证每次对焦的***度，减少人为判定产生的误差，提高对焦的重现性，从而也提高后续测量的精度，且可在编程过程中插入自动对焦，消除批量产品可能出现的高度差，并录入程序。

自动捕捉：利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。

测绘功能：机械图形直接输出.dxf格式，实现2D抄数功能 ，与AutoCAD、Pro/e、UG等其它软件无缝联接。

拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。

测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、EXCEL 图表报告。

光度指示：指导用户将光源明暗调至好强度，减少人为带来的不确定因素。

基本测量：点、线、圆、弧、椭圆的测量。

在线标注：可以在实时影像中标注尺寸，半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。

离线标注：可以在鸟瞰的全图中进行标注尺寸。

几何测量：两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。

辅助功能：复制、全选、删除、移动、镜像、旋转。

坐标系：设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。

坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。

对比功能：程式可直接输入.DXF文件，在影像测量区实现工件实物放大影像与标准设计图作直观的测量比对。

绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。

报表格式：测量数据可以直接导入成EXCEL、word、CAD图档。

自动寻边功能：软件采用自动寻边，可以减少肉眼判断带来的误差。

另:光学视觉测量测软件可提供免费升级。
