品牌：其他

型号：DN-40

最大焊接厚度：4+4

频段：中频

作用对象：金属

焊接方式：储能式

输入电压：380

产品用途：焊接

电流：交流

动力形式：其他

负载持续率：20%

功率：

空载电压：380

控制方式：手动

冷却方式：

频率：

驱动形式：其他

外形尺寸：1210*380*1240

样式：其他

用途：焊接

重量：245Kg

作用原理：

焊接原理：对焊

额定输入电流：105

额定输入电源容量：

调节级数：7

电击臂伸出长度：510mm

额定负载持续率：20

加工精度：

规格：1210*380*1240

套装：

一、用途

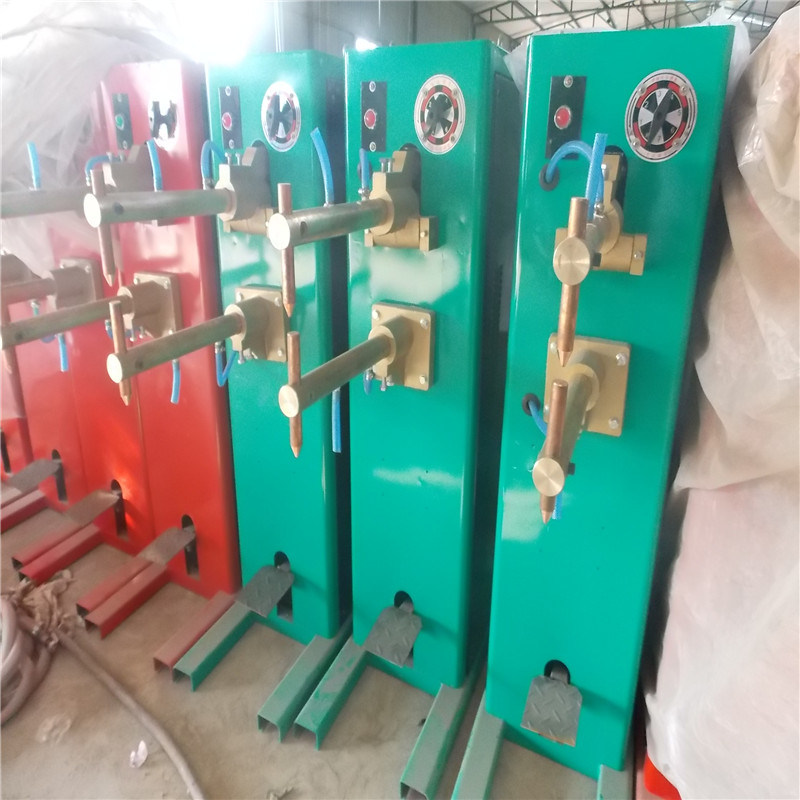

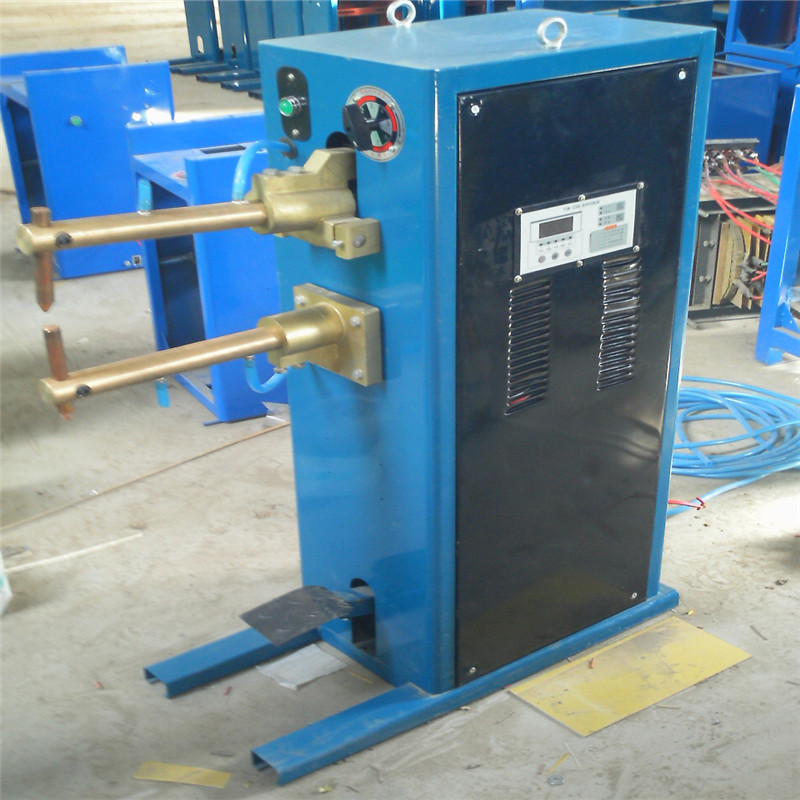

    DN系列点焊机广泛用于金属箱柜制造、建筑机械修造、汽车零部件、自行车零部件、异型标准件、工艺品、电子元器件、仪器仪表、电气开关、电缆制造、过滤器、消声器、金属包装、化工容器、丝网、网筐等金属制品行业。

     DN系列点焊机可对中低碳钢板、不同厚度的金属板材、圆钢与圆钢、小直径线材、钢板与工件及各种有色金属异形件进行高质量、***率的焊接。

     DN系列点焊机可根据客户需要配备高可靠性的KD2-160A,KD3-160A型点凸焊微机控制器。它能准确控制焊接工艺过程中的“压紧”、“焊接”、“维修”、“休止”四个程序时间；焊接时间可在0.02S-4S之间任意调整;本控制器工作稳定，不受人为因素的影响，从而保证了每个焊点的质量稳定，是同批工件各焊点质量完全一致。

      本机da特点：价格低廉、故障率低，高焊点质量、***率。

二、使用方法

 1.,焊接时应先调节电极杆之位置，使电极刚好压到焊件时，电极臂保持互相平行。

 2.电流调节开关级数之选择可按焊件厚度与材质而选定，通电后电源指示灯应亮，电极压力大小可调整弹簧压力螺母，改变其压缩程度而获得。

 3.在完成上述调整后，可先接通冷却水后再接通电源准备焊接。焊接过程之程序；焊件置于两电极之间，踩下脚踏板，并使上电极与焊件接触并加压，在继续压下脚踏板时，电源触头开关接通，于是变压器开始工作级次回路通电使焊件加热。当焊接***时间后加踏板时电极上升、借弹簧的拉力先切断电源而后恢复原状，单点焊接过程即告结束。

4.焊件准备及装配：钢焊件焊前须清除***赃物、油污、氧化皮及铁锈，对热轧钢，hao把焊接处先经过酸洗、喷砂或用砂轮清除氧化皮。未经清理的焊件随能进行点焊，但是严重地降低电极的使用寿命，同时降低点焊的生产效率和质量。对于有薄镀层的中低碳钢可以直接施焊。

5.用户在使用可参考下列工艺数据：

 1）焊接时间：在焊接中低碳钢时，本焊接可利用强规范焊接法（瞬时通电）或弱规范焊接法（长时通电）。再大量生产时应采用强规范焊接法，他能提高生产效率，减少电能消耗及减轻工件变形。

2）焊接电流：焊接电流决定于焊件之大小、厚度及接触表面的情况。通常金属导电率越高，电极压力越大，焊接时间越短。此时所需的电流密度也随之增大。

3）电极压力：电极对焊件施加压力的目的是为了减少焊点处的接触电阻，并保证焊点形成时所需的压力。

4）电极的形状及尺寸：电极由铬锆铜加工而成。电极接触面的直径大致为：

φ≤1.5mm时，电极接触面直径，2φ+3（mm）

φ≥2mm时，电极接触面直径，1.5φ+5（mm）

φ一两焊件中比较薄的一件之厚度（mm）

电极之直径不宜过小，以免引起过度的发热及迅速的磨损。

5焊点的布置：

  焊点的距离越小，电流的分流现象增大，且使点焊边的压力减少，从而消弱焊点之强度。

  对于低碳钢或不锈钢：焊点中心距A≌16.1φ（毫米）
