品牌：万测

型号：GBW

加工定制：是

测量范围：依据客户要求

测量精度：0.5级

产品规格：依据客户要求

外形尺寸：1000×600×1300（mm）

重量：依据客户要求

产品用途：依据客户要求

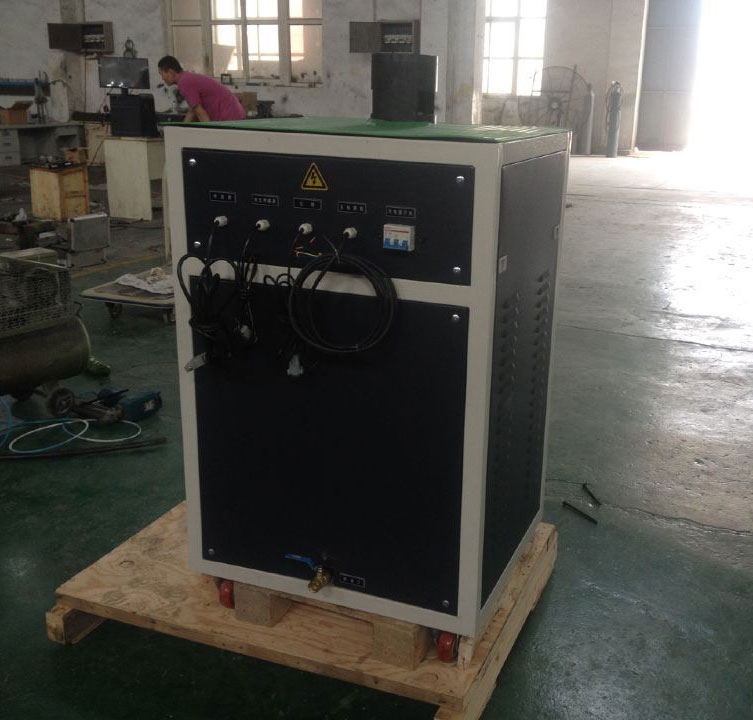

    济南万测电气设备有限公司生产的全自动杯突试验机，得到广大用户的一致好评，年产量800台，检测精度更可靠；操作更简单；不选贵的，只选对的。济南万测全体员工期待您的来电来函。济南万测试验机厂是国内性价比极高的试验机生产厂家，产品销售区域覆盖全国并远销国外，在市场中具有良好的口碑！

    我厂生产的各种产品具有铸造，加工、组装，一次性完成的能力，保证每台出厂产品的质量，拥有大型机加车间、机加设备及配套的相关技术工人，可根据用户的需要，为用户设计各种杯突压力试验机专用设备，可以满足，建筑，铁道，水电，交通，矿山等单位不同工程实际情况；除此外，我厂拥有一支具备***能力的队伍，可以对外承揽技术咨询服务。

    全自动杯突试验机性能说明：

    1、该杯突试验机采用了新型的结构原理，为伺服电机恒速度加载，可实现恒速率控制，由单片机控制冲压过程，冲压速度可无级调速、预先调定。（过去油缸油源加力无法实现恒速率控制）。

    2、夹紧力由液压油源独立加载，夹紧力可调整，数据同步显示、可独立标定。

    3、测力装置已改过去液压传感器为轮辐式传感器，杯突值测量为编码器测量，结合轮辐式传感器（直接测力）大大提高了试验机测量杯突值的准确性和可靠性。

    全自动杯突试验机主要技术参数

    1、 板材厚度：0.05～3mm（高精度负荷传感器，可实现超薄板材试验）

    2、 板材宽度：90-100mm；

    3、 冲头行程：60mm；

    4、 加紧活塞行程：60mm。

    5、 冲压负荷：60kNmax。

    6、 夹紧负荷：60kN。

    7、 杯突值分辨率：0.01mm

    8、 杯突试验模具规格：

        标准冲头球：φ20±0.05mm

        标准垫模孔径：φ33±0.1mmTJBT—30D微机控制全自动杯突试验机

        标准固定模孔径：φ27±0.05mm

    9、 液压油：N46号液压油（一般加油站可购到）

    10、 主机外形尺寸：1000×600×1300（mm）

    测试原理

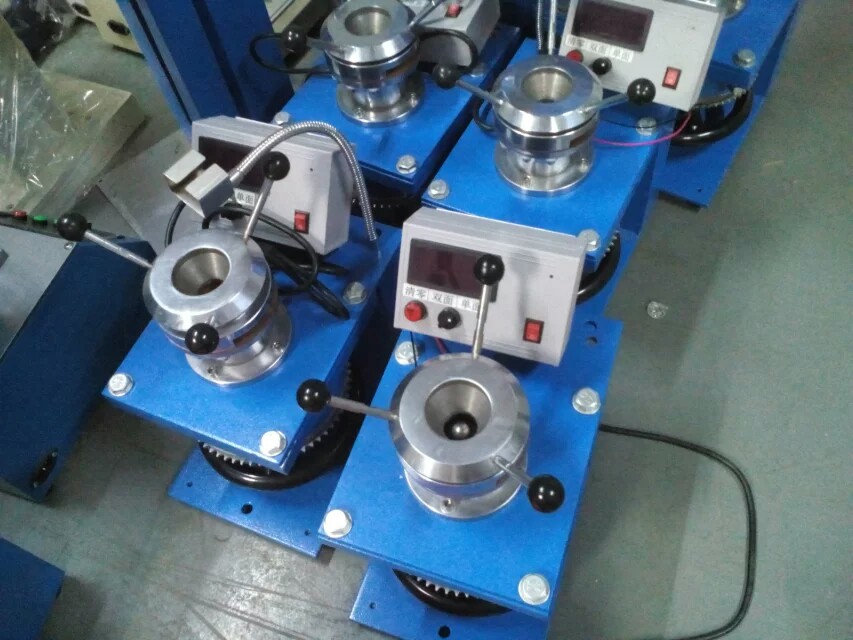

    结构组成部分：

    杯突测试需要上模具、下模具和冲头三部分。上模具就是常说的凹模；下模具也就是

    压边圈。上下两个模具合上夹住样板。冲头前进可以将样板顶出球状。不同的测试标准以及不同厚度的样板 可能涉及的的模具尺寸不同请客户在订购时提供具体使用信息方便选型。
