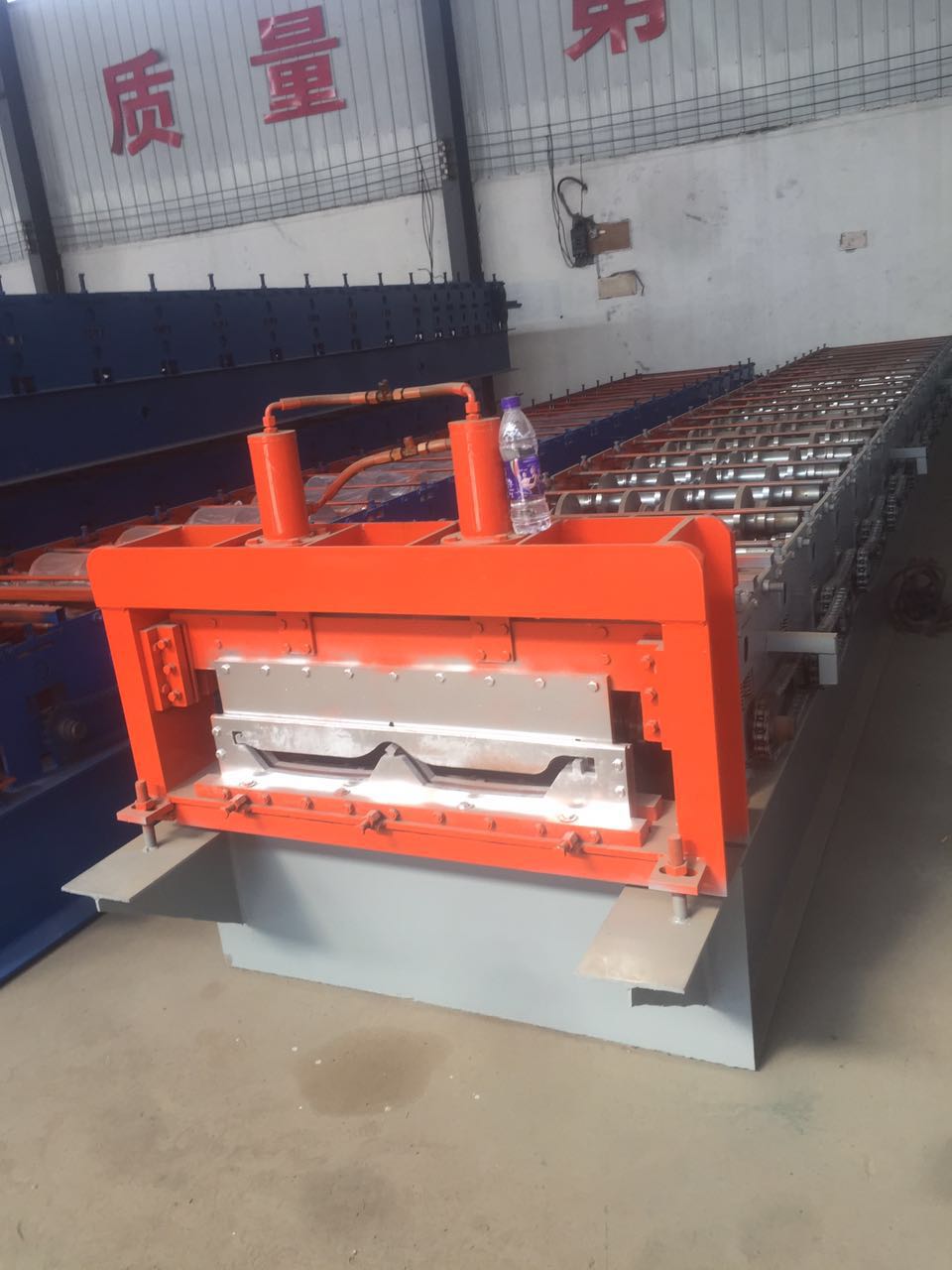

角驰820压瓦机设备产品介绍：

1.设备总长:8m   宽度     1.5m    高度     1.5m

2.电机功率:4Kw 极数     千极     工作电压     380V

3.生产速度:8~10米/分

4.压型轴径:Ø70mm  大架     350号H型钢     立板     14mm

5.压型轮:表面采用硬镀铬

6.成型部分:分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、快捷。

7.整机成型轴:共计19排轴

8.剪切刀:采用Cr12材质，经高温淬火而成  由三片刀组成

9.配电箱:由台达PLC数控系统，低压电器组成

10.计数器:彩用国产光电旋转统码器，A40S6-600-2-12-ACP

11.误差:主机成型排数多，性能稳定，长度误差为±2mm

12.剪板厚度:0.3-0.7mm

13.成型部分:辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、快捷。

14.工作流程:（送毛坯料）开卷——导向进料——辊压成型——定长切断——成品出板

人工点固好工件，人工上卷，进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断，此设备的自动压板成型完成。

15.进料导向平台:主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右导向进入主机，使原材料板材与辊压成型系统16.保持正确的位置。可通过手动螺杆机构调节导向位置，且左右独立可调。

17.成型后切断系统:切断系统由切断机架，切断模具，导向装置和切断油缸等组成。

18.电控系统:采用台达PLC控制，能实现整机自动化生产。可设定批次、工件长度、数量等。

19.操作方式：输入屏+按钮。编码器计数，具有计数及记长功能。。

20.注意事项:供电电源输入：三相50HZ/380V  电网电压波动：≤±10%  前后左右距离墙壁等遮拦物1米以上

21.随机附件:使用说明书一本 ，免费赠送彩钢上料架一套

22.售后服务:技术人员免费上门安装调试

23.重量 :    4.0吨

24.保修期:12个月
