品牌：其他

型号：JD745X-16P

连接形式：法兰

驱动方式：水力控制

流动方向：单向

材质：不锈钢

形态：旋塞式

公称通径：25-500

零部件及配件：执行器

外形：中型

标准：国标

压力环境：常压

工作温度：高温

类型(通道位置)：二通式

适用介质：氨气

规格：150

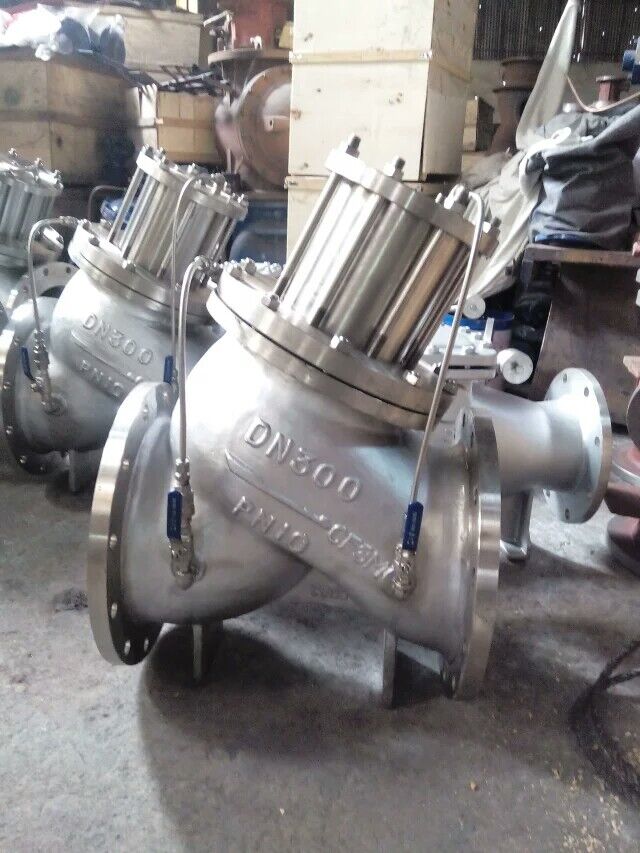

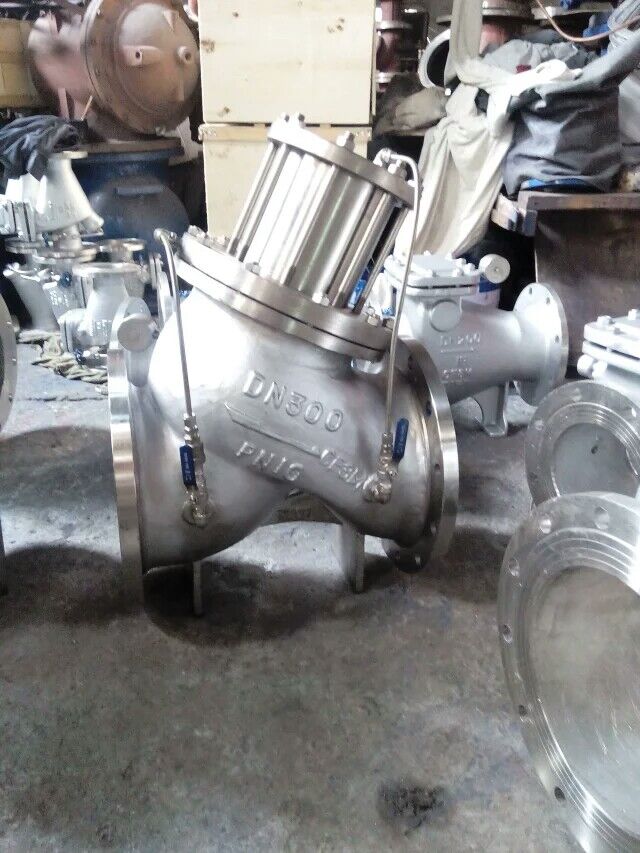

JD745X-16P不锈钢多功能水泵控制阀结构特点
      本产品由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。

JD745X-16P不锈钢多功能水泵控制阀工作原理
      当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。

JD745X-16P不锈钢多功能水泵控制阀特点：

 1、 消除水锤效果好，将缓开、速闭、缓闭消除水锤的给水原理一体化，防止开泵水锤和停汞水锤的产生。

 2、 操作方便。只需操作水泵电机启闭按钮，阀门即按照水泵操作规程实现自动开闭。

 3、 节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。
