C-Lens球面准直器3.2mm镀金管准直器 单纤准直器
- ¥50.00元/个
- 供应总量：10000个
- 产品名称：C-Lens球面准直器3.2mm镀金管准直器 单纤准直器
- 产品品牌：科海
图文详情
评价
基本信息
详细说明

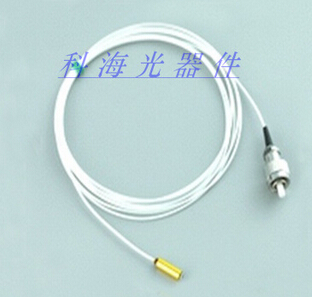

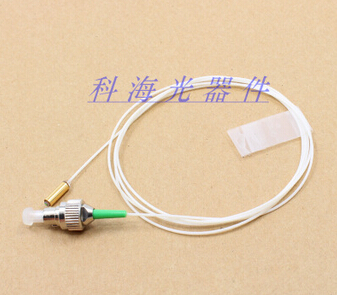

镀金管光纤准直器
简 介
光纤准直器由单纤光纤头尾纤与透镜对准封装而成，透镜主要有C-Lens（球面）与G-Lens（平面）两种。对于封装管，主要有玻璃管与镀金管两种。而根据不同的毛细管外径，有着多种外径的准直器。光纤准直器的功能是将从光纤输出的光转变成准直光(平行光)，或将外界平行光(近似平行)耦合进入光纤进行传输。该产品广泛应用于光器件或光学研究及实验领域。
特 征 | 应 用 |
●低插入损耗 | ●光纤通信系统 |
●高回波损耗 | ●波分复用设备及模块 |
●光通路无胶工艺 | ●隔离器 |
●多种外径规格 | ●环形器 |
●对准封装而成 | ●光路耦合 |
技术规格：
项目 | 指标参数 | |
中心波长 (CW) | 1260nm~1650nm | 1260nm~1650nm |
典型插入损耗 | 0.16 dB | 0.21 dB |
插入损耗 | 0.2 dB | 0.25 dB |
典型回波损耗 | 65 dB | 65 dB |
小回波损耗 | 60 dB | 60 dB |
大接受角度 | 0.15度 | |
大光束发散角 | 0.25度 | |
大光束直径 | 0.5mm | |
大光功率输入 | 300mW | |
拉力 | 5N | |
工作温度 | -20℃to + 70℃ | |
存储温度 | -40℃to + 85℃ | |
光纤类型 | SMF-28,MMF50/125um或MMF62.5/125 | |
光纤长度，直径 | 1米, 0.25mm或0.9mm | |
封装尺寸（外径*长度） | ∮1.0*10mm（玻璃管）; ∮1.3*10mm（玻璃管或镀金管） ∮1.8*10mm（玻璃管或镀金管） ∮2.78*10mm（玻璃管） ∮3.2*10（镀金管） | |
