品牌：其他

型号：U4866R

CPU类型：其他

操作系统：其他

产地：

货源类别：订货

CPU频率：

RAM：

ROM：

支持存储卡：SD

屏幕色彩：1600万色

屏幕尺寸：3.5

质保：一年

加工方式：贴牌加工

最快出货时间：1-3天

是否支持一件代发：支持

包装清单：

上市时间：

售后服务：

    睿丰爱德U4866R是一款高性能的UHF超高频电子标签一体机，完全自主知识产权设计，结合专有的***信号处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、车辆管理、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。



特点

l  完全自主知识产权设计；

l  工作频率840～960MHz（可以按不同***或地区要求调整）

l  基于Impinj R2000设计，充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签；

l  以广谱跳频（FHSS）或定频发射方式工作，支持RSSI功能（选配）；

l  输出功率达至30dBm（可调）；

l  9dbi天线配置选择，典型读取距离15~20米^*；

l  支持外接1个天线，实现一体式双天线读写（选配）；

l  支持主动、交互应答、触发等多种工作模式；

l  支持EPC和TID两种防冲突模式；

l  ＋9V~+24V电源供电，可选配POE供电方式；

l  支持RS232、RS485、韦根等多种用户接口；可选配WiFi、TCPIP网络接口等；

l  支持1路外接灯或蜂鸣器控制，2路继电器控制（选配）；

l  提供动态连接库（DLL）及演示软件源代码，支持二次开发；

l  高可靠设计，满足严苛工作环境要求。

*有效距离与协议格式、外接天线、电子标签及工作环境有关。



电特性

l  极限参数

项目	符号	数值	单位
电源电压	VCC	28	V
工作温度	TOPR	-10~+55	℃
贮藏温度	TSTR	-20~+75	℃

l  规格

除特别说明，所示规格取自T_A＝25℃及VCC＝+9V工作条件下

项目	符号	MIN	典型	MAX	单位
电源电压	VCC	8	9	12	V
工作电流	IC		600	1500	mA
工作频率	FREQ	840	860~868 902~928	960	MHz
有效距离*	DIS		15~20*		m

*有效距离与协议格式、外接天线、电子标签及工作环境有关。

接口

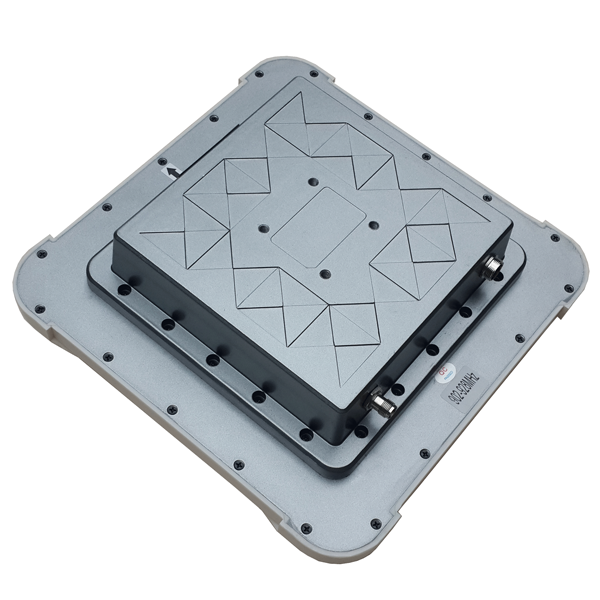

l  读写器外视图：

l  OUTPUTA（male）电源和通讯接口：

项目	描述
1	+9 ~ +24V电源接口DC
2	RS232串行通讯接口DB9
3	TCPIP网络接口RJ45

l  OUTPUTB（female）信号接口：

颜色	符号	描述
黑	TGIN	触发输入端（内部通过5.1k电阻上拉到+5V）
棕	VOUT+	+9~24V电源正极输出（内部直接和电源输入端连通）
红	WD0	韦根数据0
橙	CM_RLY2	内置继电器2公共端
黄	NC_RLY1	内置继电器1常闭端
绿	NO_RLY1	内置继电器1常开端
蓝	R+	RS485接口R+端
紫	OUTPUT0	外接灯控制端
红黑	GND	信号地
黄黑	WD1	韦根数据1
粉	NC_RLY2	内置继电器2常闭端
灰	NO_RLY2	内置继电器2常开端
白	CM_RLY1	内置继电器1公共端
浅绿	R-	RS485接口R-端

l  TNC外接天线接口





睿丰爱德注于RFID自动识别、自动数据采集和物联网领域的软硬件研发、生产和销售，公司产品涉及各种频段的符合各种***标准的RFID
