品牌：其他

型号：XH144B

加工定制：否

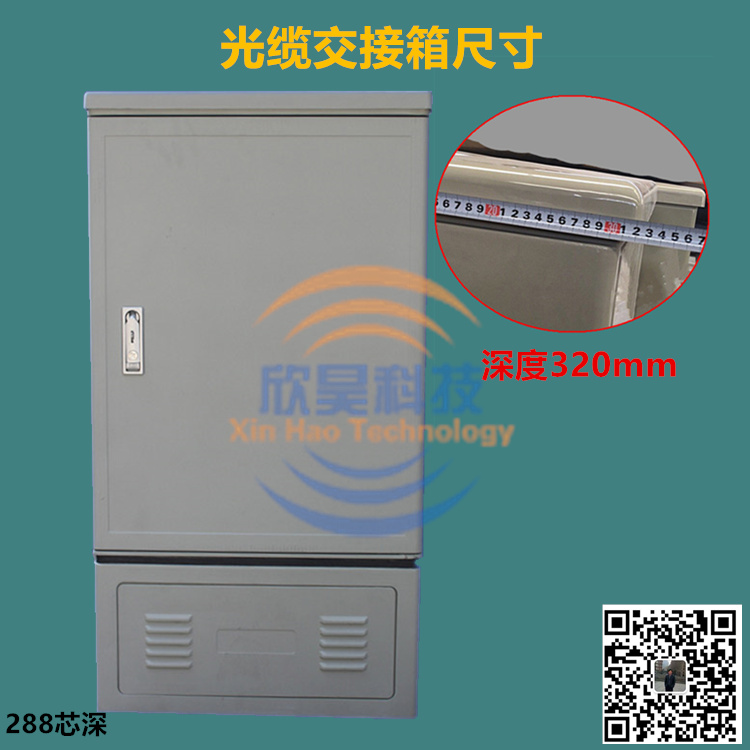

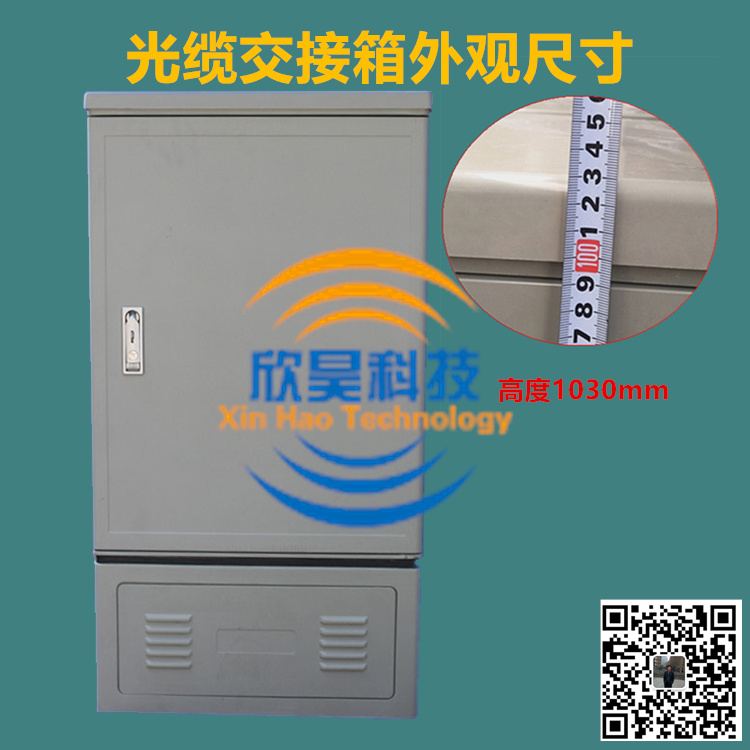

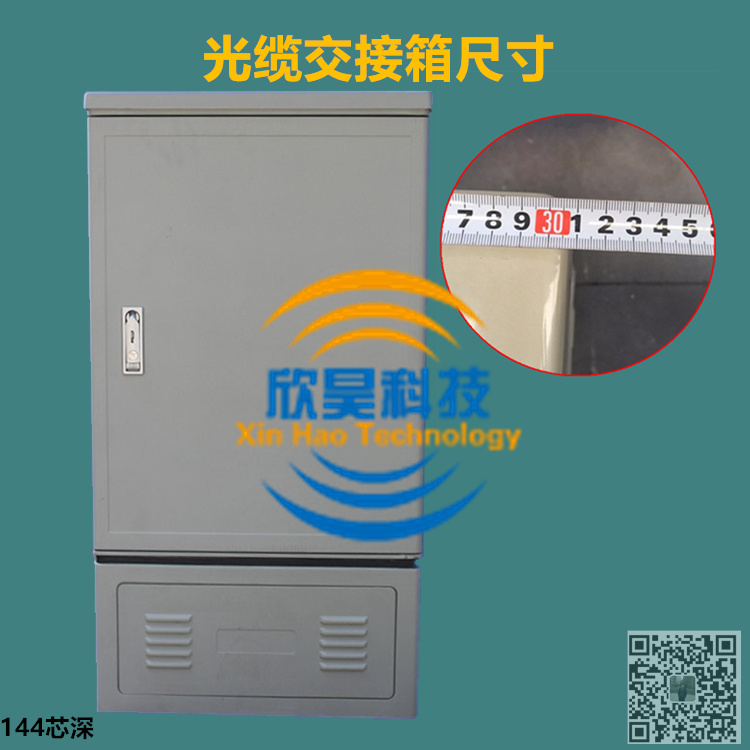

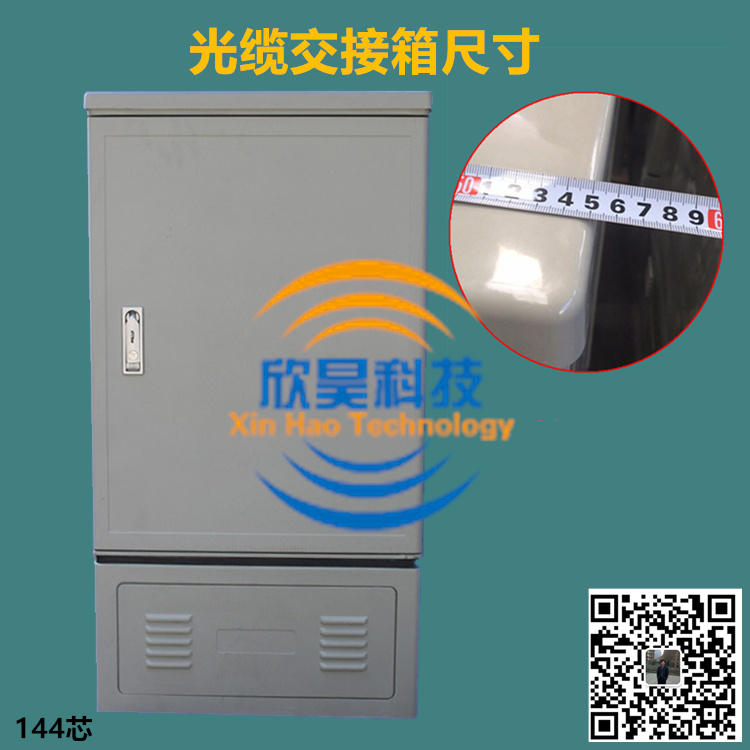

外形尺寸：1030*560*310

适用范围：电信、移动、联通、广电网络

产品名称：144芯三网合一光缆交接箱

产品认证：ISO9001：2000

特色服务：通信配件

型号报价：电话

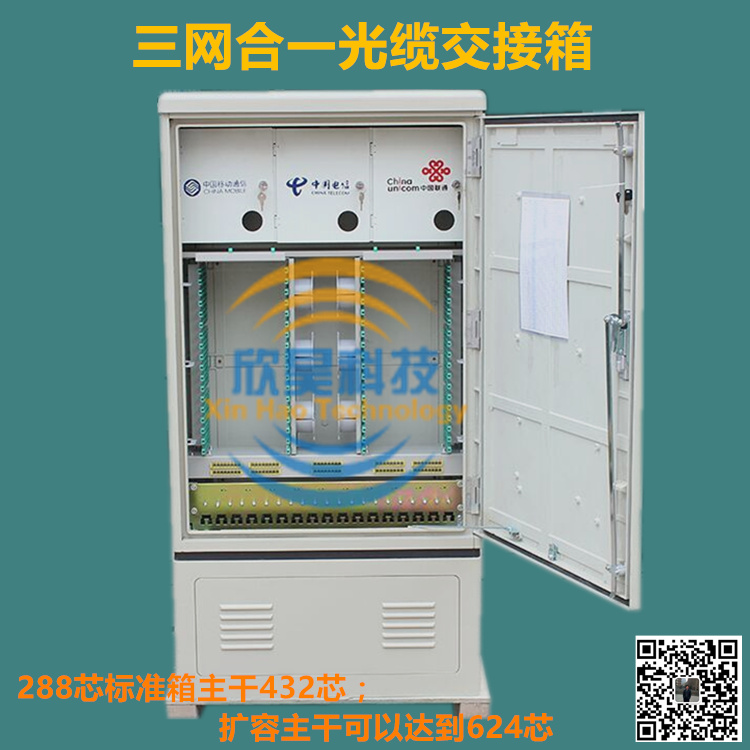

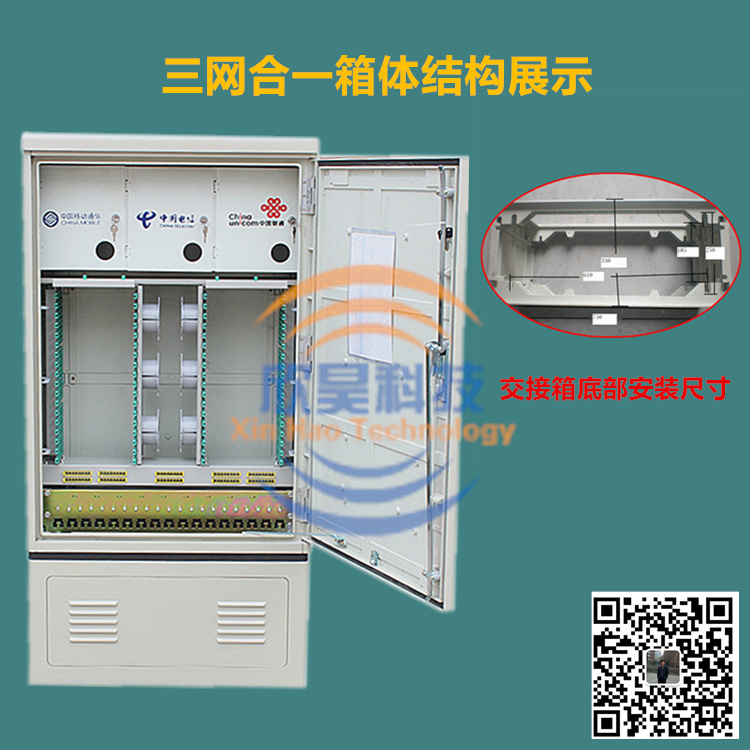

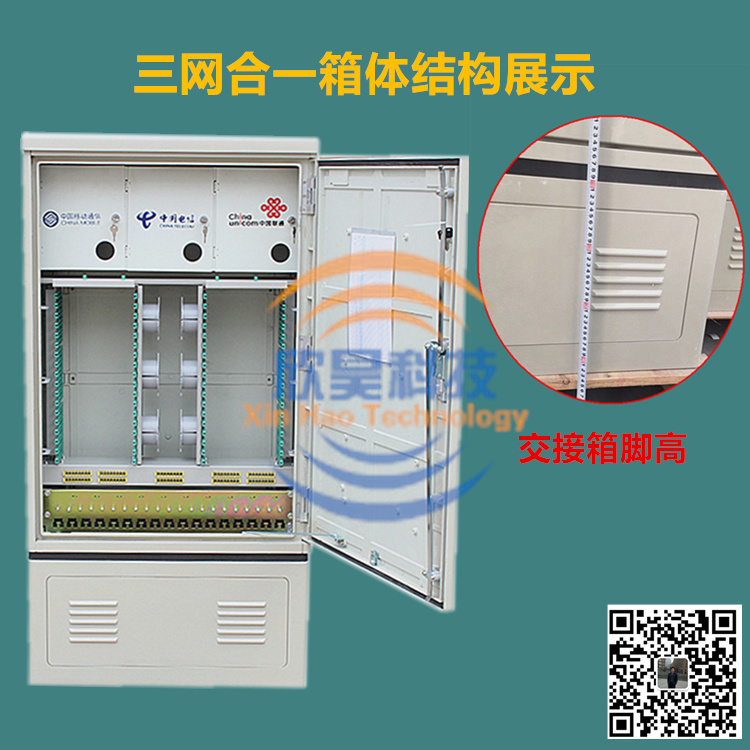

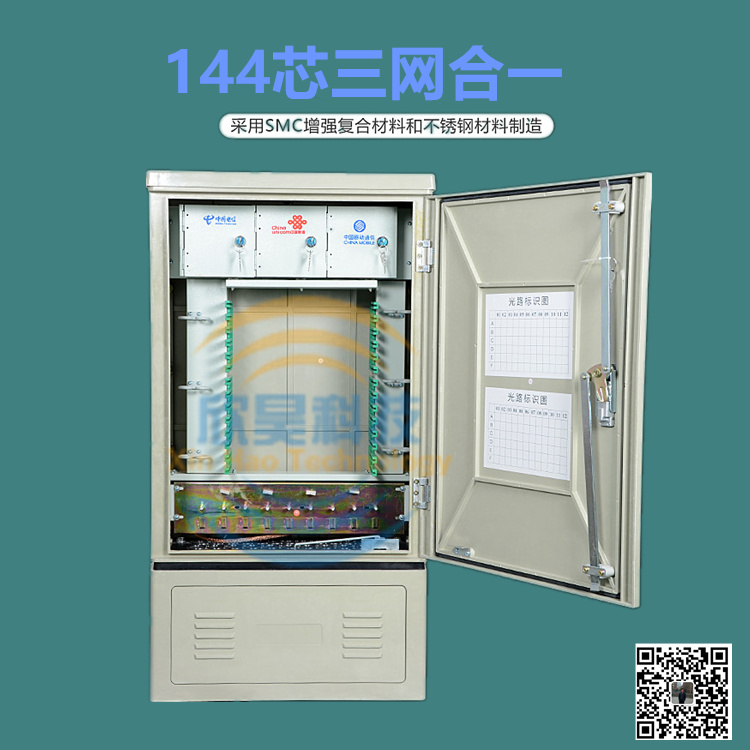

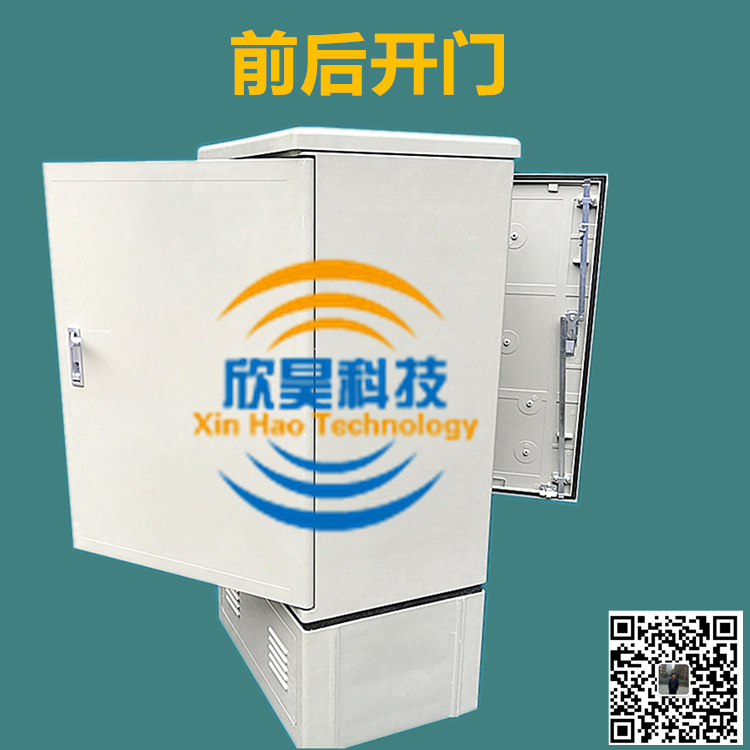

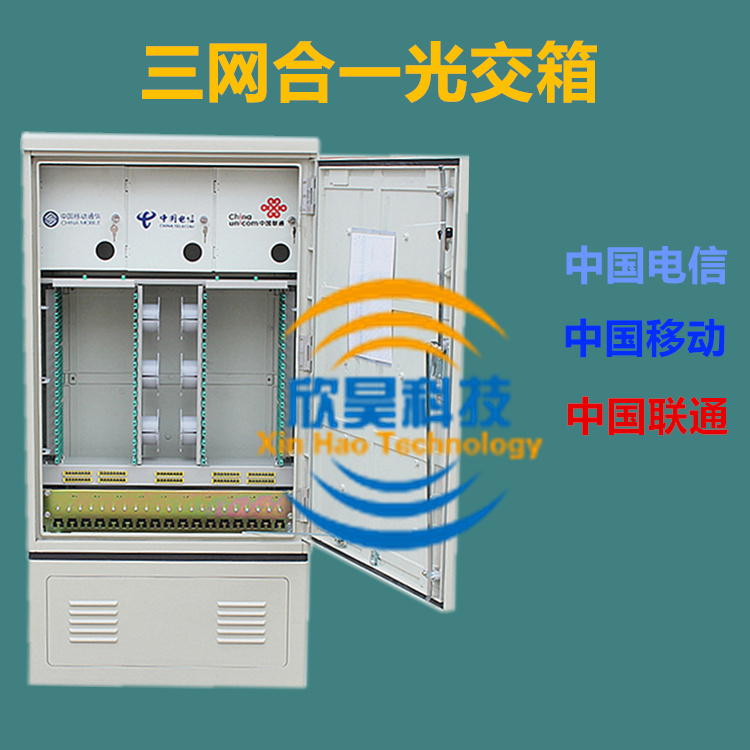

「欣昊XINHAO」144芯三网合一光缆交接箱（共建共享）（三网融合）

光缆交接箱（Cross Connecting Cabinet for Communication Optical Cable）
型号：GXF05-VI型传统光缆交接箱、GXF05-VII型不锈钢光缆交接箱、GXF05-VIII型三网合一光缆交接箱、GXF05-VIIIF型四网合一光缆交接箱、GXF05-VIIA型美化型光缆交接箱
三网合一光缆交接箱|共建共享光缆交接箱|四网合一光缆交接箱|不锈钢光缆交接箱|SMC光缆交接箱|免跳纤光缆交接箱|美化型光缆交接箱生产基地！！！

（光缆交接箱配线容量：72芯、96芯、144芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯）

144芯光缆交接箱144芯光缆交接箱144芯光纤交接箱144芯光缆交接箱

288芯光缆交接箱288芯光缆交接箱288芯光纤交接箱288芯光缆交接箱

360芯光缆交接箱360芯光缆交接箱360芯光纤交接箱360芯光缆交接箱



576芯光缆交接箱576芯光缆交接箱576芯光纤交接箱576芯光缆交接箱

   光缆交接箱是室外光缆接入网中主干光缆与配线光缆节点处实现室外光纤配线的设备，可以实现光纤的直通、盘储、和光纤的熔接、调度功能。可室外落地、架空安装两种方式。

产品特性：

• 光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续和配线有直接连接和交叉连接的功能。

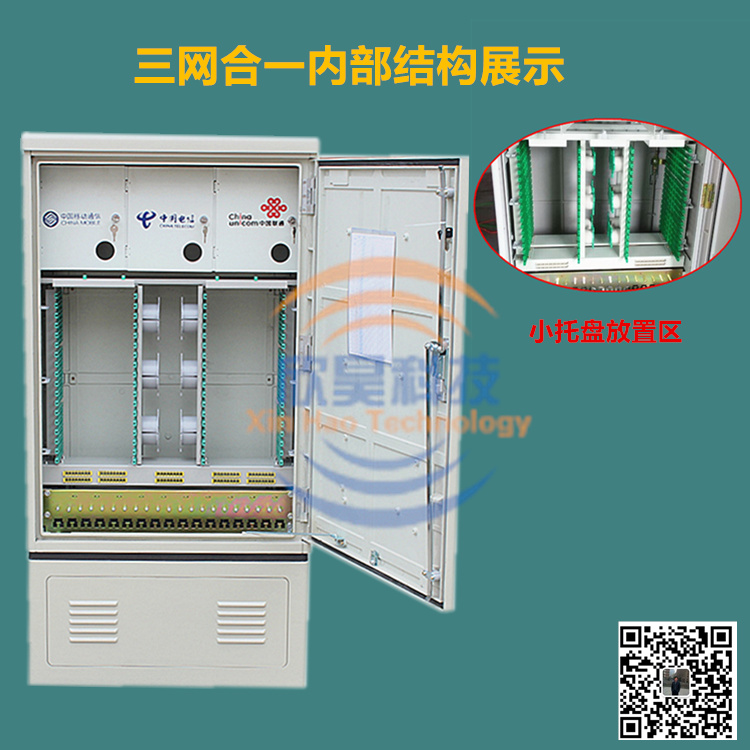

• 采用熔配一体化抽à-式模块，使交接箱容量大，密度高。

• 箱体采用***SMC聚脂箱体，具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境。

• 箱体具有良好的密封性能，防护等级达到GB/T4208 IP65级。

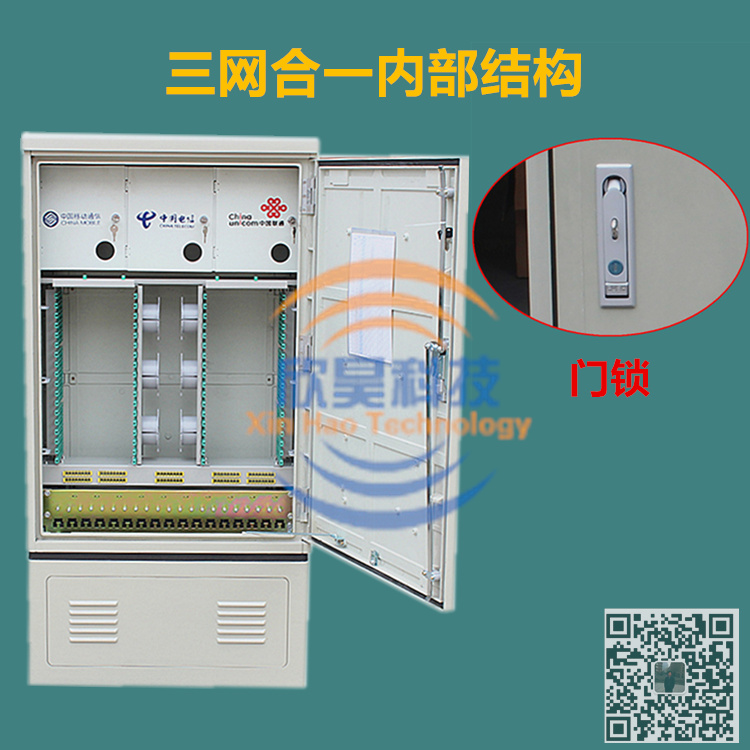

• 具有很好的安装性能及防破坏功能。

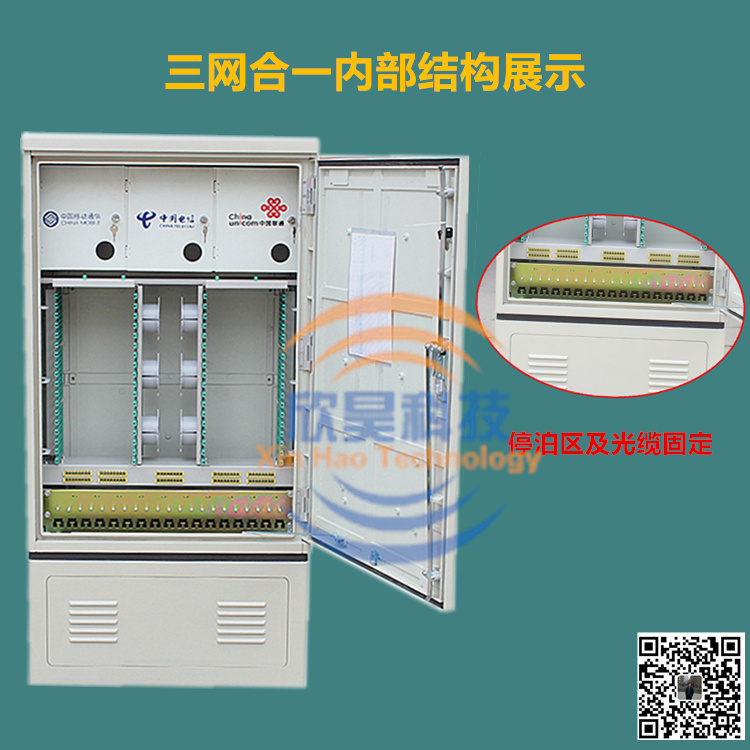

• 箱体具有安全可靠的光缆固定与接地保护装置。

• 光缆交接箱体箱材料为SM,容量0～576芯。

技术特性:

• 高压防护接地与机箱绝缘电阻：≥20000MΩ/500V(DC)

• 箱高压防护接地与机箱间耐压≥15000V(DC)/1min，不击穿，无飞弧。

• 箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N

• 机箱的密封防护等级：达到GB4208标准中IP65级

工作环境:

• 环境温度：-45℃～+80℃

• 相对湿度：40℃时小于95%

• 大气压力：70～106Kpa

12芯ODF箱24芯ODF箱36芯ODF箱48芯ODF箱72芯ODF箱96芯ODF箱

ODF光纤配线架是一种经过高密度，大容量设计的产品，具有外型美观大方，分配合理，便于查找，管理容易，安装方便及良好的操作性等特点。ODF光纤配线架主要分为：24芯、36芯、48芯、72芯、96芯。
概述：
1、ODF光纤配线架的作用：
  ODF光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，ODF光纤配线架的容量一般都在100芯以下，这些ODF光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对ODF光纤配线架的容量、功能和结构等提出了更高的要求。
2、ODF光纤配线架的特点
  近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为ODF光纤配线架的选型应***考虑以下几个方面。
（1）纤芯容量
  一个ODF光纤配线架应该能使局内的芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成ODF光纤配线架容量浪费。
（2）功能种类
ODF光纤配线架作为光缆线路的终端设备应具有4项基本功能。
①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。
②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。
③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。适配器与连接器应能够灵活插、拔；光路可进行自由调配和测试。
④存储功能为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足弯曲半径的要求。
