品牌：其他

型号：YT

材质：碳钢

连接形式：法兰

工作温度：低温

介质温度：20

公称压力：20

行程：20

适用范围：所有

产品别名：20

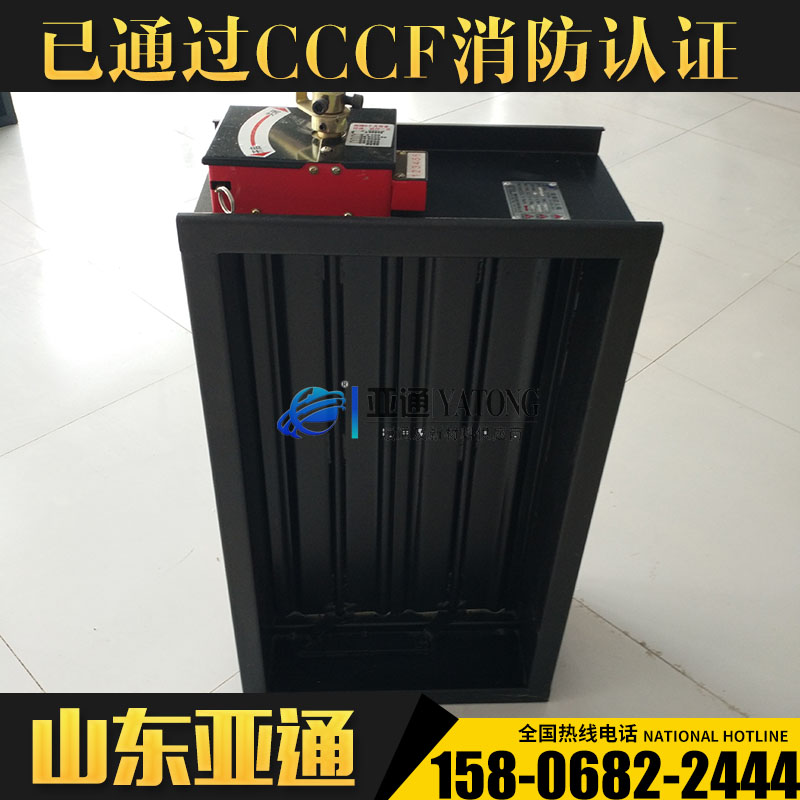

排烟防火阀特性：

（1） 平时呈开启状态，火灾时当排烟管道内烟气温度达到280度时关闭，并在***时间内满足漏烟量和耐火完整性要求，起隔烟阻火作用

（2）可通过DC24V电源使阀门关闭；（电动型排烟防火阀）

（3）手动关闭或手动复位；

（4）关闭后DC24V电动复位；（全自动型排烟防火阀，适用于不便人手操作的地方）

（4）输出阀门关闭信号，可与其它防火设备联锁。

防火阀产品优点

1、漏风量低，气密性能好；

2、电动开启消耗电流小；

3、防腐性能强，使用寿命长；（材质为不锈钢型）

4、执行机构驱动灵活，反馈、联锁信号准确。

防火阀类型

1.常开型排烟防火阀

2. 常闭型排烟防火阀

3.远程控制型排烟防火阀(钢绳控制型)

4.自动复位型排烟防火阀

防火阀的功能

2.1常开型排烟防火阀功能如下:

2.1.1平时呈常开状态,火灾发生时,阀门保持开启状态.

2.1.2当管道温度达到280℃时,熔断器动作,阀门自动关闭.

2.1.3输出阀门关闭信号,联锁排烟风机停止.

2.1.4手动关闭,手动开启.

2.2常闭型排烟防火阀,功能如下:

常闭型排烟防火阀，又名二次动作排烟防火阀。

2.2.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,阀门迅速开启.

2.2.2输出阀门开启信号,联锁控制消防排烟风机.

2.2.3手动开启,手动复位关闭.

2.2.4当管道温度达到280℃时,熔断器动作,阀门重新关闭.

2.3远程控制型排烟防火阀（钢绳控制型）功能如下:

2.3.1具有常闭型排烟防火阀的所有功能

2.3.2可远距离手动开启、手动复位关闭.

2.3.3钢绳控制距离标准为6m(超长可定制)

2.4自动复位型排烟防火阀功能如下：

2.4.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,阀门自动开启.

2.4.2当管道温度达280℃时,熔断器动作,阀门自动关闭.

2.4.3可手动开启.

2.4.4阀门开启后,无需人工复位,只要输入DC24V电源,阀门可自动复位到原先关闭位置(此功能***于温感器未动作前,如温感器动作后需更换温感器尚能使用此功能).

2.4.5输出阀门开启信号,联锁控制排烟风机启停.

2.4.6如果用记忆合金温感器,可反复使用,无需更换.

功能和特点

1、输入DC24V电信号，电流≤0.***、电磁铁动作、阀门迅速关闭；（电动型排烟防火阀）。

2、手动关闭，手动复位。

3、可输出阀门开启信号及联锁控制信号。

排烟阀 防火阀 排烟防火阀 三者的区别

排烟阀

安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈关闭状态并满足漏风量要求，火灾或需要排烟时手动和电动打开，起排烟作用的阀门。带有装饰口或进行过装饰处理的阀门称为排烟口 。

防火阀

常开，70℃或者280℃关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，温度超过70℃或者280℃时阀门关闭，联动送（补）风机关闭。

安装在中央空调风道系统中，工作原理是极易熔合金的温度控制，利用重力作用和弹簧机构的作用关闭阀门。当火灾发生时，火焰入侵风道，高温使阀门上的易熔合金熔解，或使记忆合金产生形变使阀门自动关闭，用于风道与防火分区贯穿的场合。

排烟防火阀

消防部件，一般安装在机械排烟系统的管道上，平时呈关闭状态，发生火灾时开启排烟，当排烟管道内烟气温度达到280度时关闭，并在***时间内满足漏烟量和耐火完整性要求，起隔烟阻火作用。主要材质：碳素钢、镀锌板、不锈钢。

防烟防火阀主要应用于通风和空调系统，防烟防火阀一般安装在通风系统和空调系统机房的防火分隔处，是70摄氏度防火阀，平时常开，当风管中烟气温度达到70度是自动关闭。控制方式为自动。排烟防火阀主要应用于机械排烟系统中，是280摄氏度防火阀，平时为常闭，火灾发生时受火灾自动报警联动信号自动开启，同时具备手动执行机构，可手动开启，也可在消防控制中心远程开启（即联动控制、手动控制、自动控制三种方式），一般安装于排烟口、风管穿越防火、防烟分区分隔处和排烟机房风管穿墙处，当风管中烟气温度达到280度时关闭。

在通风系统和排烟系统中使用的只有防烟防火阀和排烟防火阀这两种阀组。
