品牌：其他

型号：FX

测力类型：拉力计

测量范围：0-100吨

类型：机械式测力仪表

测量精度：2.0

外形尺寸：

重量：20

应用范围：汽车工业

加工定制：否

工业用机械式拉力表50吨-100吨的图纸

上海甘坛于一九九八年研制了工业用机械式拉力表50吨-100吨。它的原理是在原拉力表的基础上，表盘覆盖一层美国3M反光膜。夜间作业时，在同样照明的情况下，盘面亮度、清晰度都有非常明显的提高，作业工人能清楚的看见盘面数值，有效的避免了错误操作，给广大用户带来了***的方便，提高了劳动效率。经辽河油田、大庆油田三年的试用，用户普通反映很好。

　　当作用力通过连接件作用在变形体上，使之产生弹性变形，在弹性范围内，变形量与作用力基本成正比，这样变形大小就可反映出作用力的大小。变形体的变形量经放大装置放大，通过指针在表盘上的指示读出作用力的值。

主要技术参数

　　1、仪表准确度为2.0级

　　2、引用误差≤±2%F.S

　　3、测力仪表的灵敏度应小于或等于满量程载荷0.5%

　　4、型号、测量范围、外形尺寸、重量

工业用机械式拉力表50吨-100吨的型号

井深（m）	<1500	1500-2500	2500-3000	3500-4000	>4000
选型（kN）	FX-50	FX-80	FX-120	FX-160	FX-200

使用方法：

注：作业中具体选型应根据机械设备的结构和地质情况经计算后确定。
　　 五、使用方法
　　 1、两端的拉环通过绞链与力源连接（如使用钢丝绳或其它可自由转动的联接件）。在测量过程中始终保持外作用力的作用线与表的轴线相重合。
　　 2、为防止意外，在表后应备装一条保护钢丝绳。
　　 3、调零：在加载之前，用搬手将表盘零点调到与表针重合位置上。
　　 4、检查装卡状态，确认装卡牢固后方可加载。

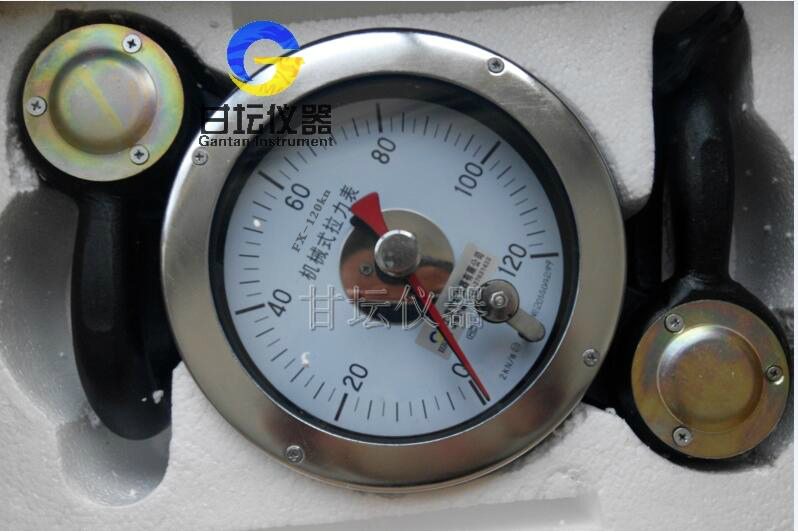

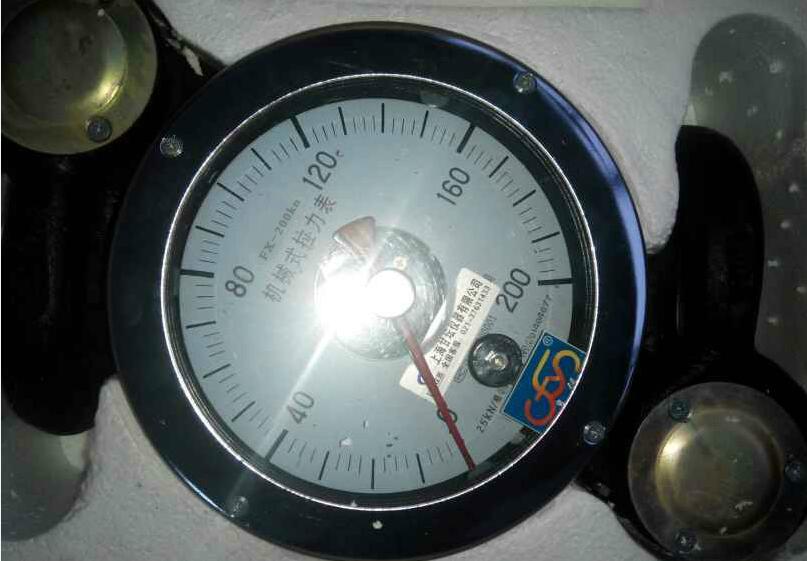

工业用机械式拉力表50吨-100吨的图纸:
