品牌：其他

型号：213.53

加工定制：是

类型：精密压力表

测量范围：0-100MPA

精度等级：1.6

联接型式：轴向径向

公称直径：50/63/100

环境温度：-20～+60℃

规格：G1/4

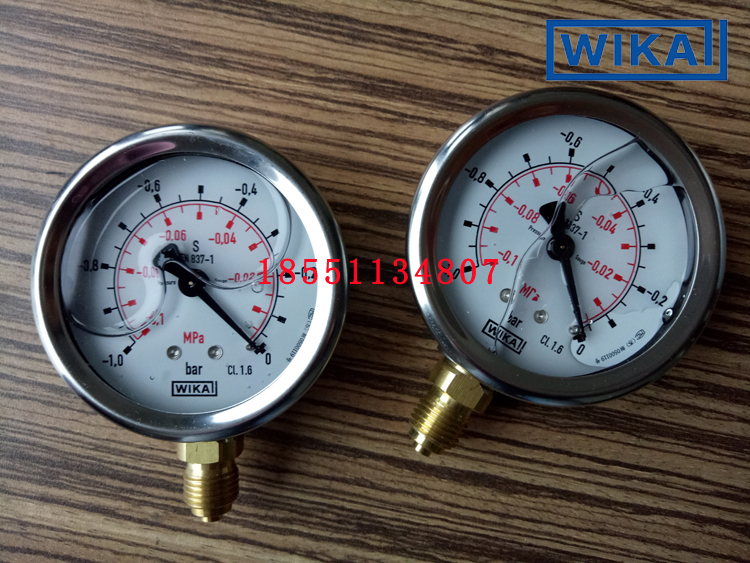

波登管压力表

型号213.53，充液，不锈钢材质



应用：

适用于对耐震要求较高的工艺流程中

用于测量不粘滞、不结晶、不腐蚀铜合金的气体和液体介质

液压行业

压缩机、船舶行业



功能特性：

抗震动、抗冲击

外壳坚固

NS63和100带德国Lloyd和Gosstandart认证

压力范围：0～100MPa

描述：

设计：符合EN837-1标准

标准尺寸（mm）：50、63、100mm

准确度等级：

表圆直径50，63mm：1.6

表圆直径100mm：1.0

压力范围：

表圆直径50mm：0～0.1至0～40MPa

表圆直径63，100mm：0～0.06至0～100MPa

可提供其它等值压力范围以及真空标度



有效工作压力：

表圆直径50，63mm：静压：3/4×满量程值；动压：2/3×满量程值；瞬压：满量程值

表圆直径100mm：静压：满量程值；动压：0.9×满量程值；瞬压：1.3×满量程值



允许温度：

环境温度：-20～+60℃；介质温度：+60℃

温度影响：当测量系统的温度在参考温度（+20℃）附近波动时，变化为量程的±0.4 %/10 K

防护等级：IP65按EN 60 529/IEC 529标准

标准型结构

过程连接接口：

铜合金，径向连接（LM）或轴向连接（BM），

表圆直径50，63mm：G1/4B（外螺纹），带14mm×14mm凸台；

表圆直径100：G1/2B（外螺纹），带20mm×20mm凸台



压力元件：

NS50：铜合金，C型或螺旋型

NS63：小于等于40Mpa：铜合金，C型或螺旋型；大于40Mpa：316L不锈钢，螺旋型

NS100：压力小于10MPa：铜合金，C型；大于等于10MPa：316L不锈钢，螺旋型



传动机芯：铜合金



表盘：

NS50，63：ABS塑料，白色，带止位销

NS100：铝，白底黑字刻度



指针：

NS50，63：塑料，黑色

NS100：铝，黑色



表壳：

不锈钢，带卸压孔，位于：

NS50：表壳背部、表壳上方（12点钟方向）

NS63，100：表壳上方（12点钟方向）

表壳与接口间带O型密封圈，压力范围小于或等于0.6MPa时可以通过泄压阀来平衡内部压力。



表玻璃：塑料，透明



盖环：卷边环，不锈钢，三棱前带边



充液：甘油
