品牌：其他

型号：DJW800-WT

驱动能源：电动执行器

加工定制：是

产品用途：球阀，蝶阀，风门等

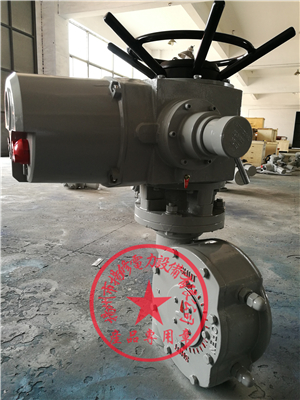

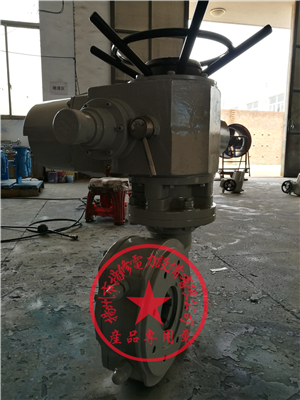

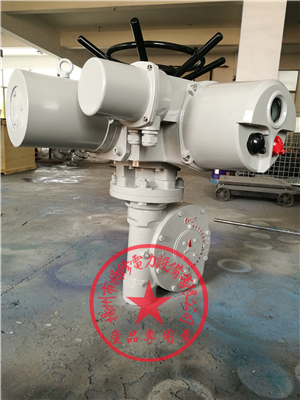

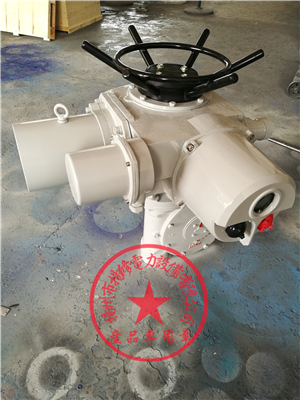

DJW800-WT机电一体化调节型电动执行器

DZW(B)系列整体型电动执行机构，是阀门实现开启、关闭或调节控制的驱动设备。适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。

本系列电动执行机构具有功能全、性能可靠、控制系统***、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

型号主要有：

DZW10-WT,DZW20-WT,DZW30-WT,DZW45-WT,DZW60-WT,DZW90-WT,DZW120-WT,DZW180-WT,DZW250-WT,DZW350-WT,DZW500-WT,

DZTZ10-18W,DZTZ20-18W,DZTZ30-18W,DZTZ45-18W,DZTZ60-18W,DZTZ90-18W,DZTZ120-18W,DZTZ180-18W,DZTZ250-18,DZTZ350-18W,DZTZ500-18W,

工作环境和主要技术参数

电源：常规，三相380V（50Hz）

特殊，三相660V、440V、415V（50Hz、60Hz）；

单相220V、110V（50Hz、60Hz）

环境温度：-20~+60℃ （特殊订货-40~+80℃）。

相对湿度：≤95%（25℃时）。

户外型：用于无易燃、易爆和无腐蚀性介质的场所；

隔爆型防爆等级： EXdIIBT4  适用于环境为IIA、IIB级T1-T4组的易爆性气体混合物。

防护等级：IP65（特殊订货IP67、IP68）

工作制式：调节型为S5，负载持续率为10%，工作次数为630c/h;

          开关型为S2，10min.



开关型和调节型电动装置的调整

7.4.1 力矩控制机构、行程控制机构、开度指示机构的调整

打开电气箱盖，松开电器安装板上的固定螺钉（见图10），把电器安装板翻转90°，即可对力矩控制机构，行程控制机构，开度指示机构进行调整。调整方法见7.1、7.2、7.3。

7.4.2 现场/远控操作

   开关型和调节型电动执行机构设有状态选择按钮，为用户提供现场控制和远程控制两种方式。

现场控制：将状态旋钮拨到现场位置，显示面板上现场标志点亮。此时可通过面板打开、关闭操作旋钮控制执行机构动作；

远程控制：将状态旋钮拨到远程位置，显示面板上远程标志点亮。此时由远程开关或模拟信号控制执行机构动



在开关型基础上引入调节系统即形成整体调节型电动装置，其电气部分由调节模块、旋钮组件、开度表（或数显指示器）、接触器等组成。可接收和输出4~20mA标准信号。

DJW800-WT机电一体化调节型电动执行器

技术参数

环境温度	－20℃～＋60℃
环境湿度	≤95%（＋25℃时）
防护等级	IP55，IP65(特殊订货)
转矩重复精度	≤10%
位置重复偏差	≤1°
主要电气参数
电  源	三相  380V AC±10%  50Hz
接插件	端子类型	24芯	6芯
	接  点	500VAC/DC 16A	600VAC/DC 35A
	导线截面	≤2.5mm2	≤6mm2
输入/输出信号	开关量输入	外部/内部电源供电
		电压   24VDC±10%   电流   ≤10mA
		脉冲宽度：＞100ms
		光电隔离
	开关量输出	输出方式：无源接点 4路
		容量：125VAC/30VDC  5A
	位置反馈输出	范围：4～20mA
		负载能力：≤750Ω
		线性度：≤0.3%

 性能参数表

型号	公称 转矩 (N.m)	转矩 (N.m)	输出 转速 (r/min)	90° 全行程 时间	手动 速比	电机 功率 (kW)	构造型式
F-DQW10	100	150	1/3	47	56:1	0.12	DZW5A+JW80B
F-DQW20	200	300
F-DQW30	300	450
F-DQW60	600	900
F-DQWl20	1200	1800	3/7、9/14	35、23	56:1	0.25	DZW10A+JW100B
F-DQW250	2500	3000	3/7、9/14	35、23	56:1	0.25、0.37	DZW15A+JW125B
F-DQW330	3300	4000	3/7、9/14	35、23	56:1	0.37、0.55	DZW20A+JW125B
F-DQW500	5000	6000	3/7	35	56:1	0.55	DZW30A+JW160B
F-DQW700	7000	8000	3/7、9/14	35、23	56:1	1.1、1.5	DZW45A+JW160B
F-DQW1000	10000	12000	3/7、9/14	35、23	54:1	1.1、1.5	DZW60A+JW200B
F-DQW1300	13000	16000	3/7、9/14	35、23	54:1	2.2、3	DZW90+JW200B
F-DQW2000	20000	24000	3/7、9/14	35、23	58:1	2.2、3	DZW90+JW250B
F-DQW3000	30000	36000	3/7	35	58:1	3	DZW120+JW250B
F-DQW4000	40000	48000	3/7	35	1400:1	5.5	DZW250+JW315B
F-DQW6000	60000	72000	1/3	47	747:1	7.5	DZW350+JW315B
