加工定制：是

品牌：杰诺

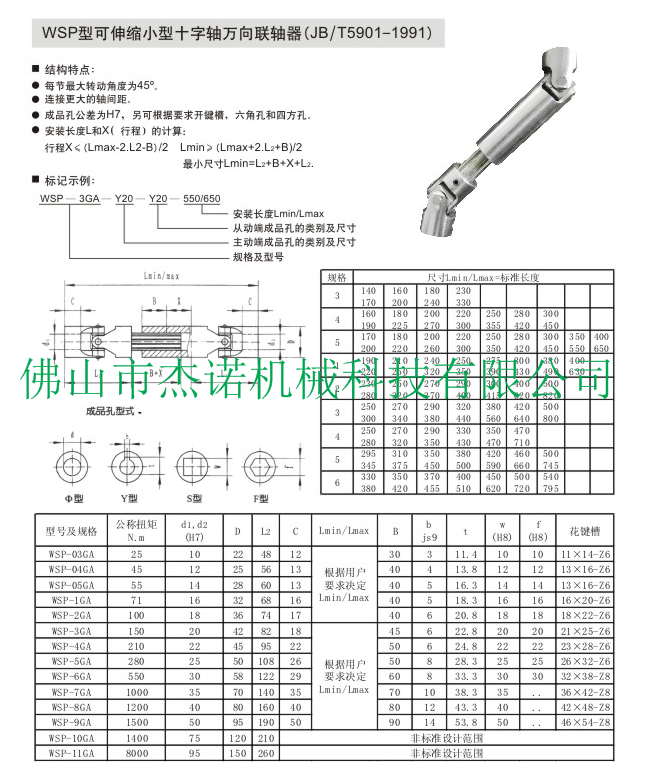

型号：WSP

适用车型：工业

长度：200

精密度：2个丝左右

直径：15

产地：佛山

配件编号：JB/T5901-1991

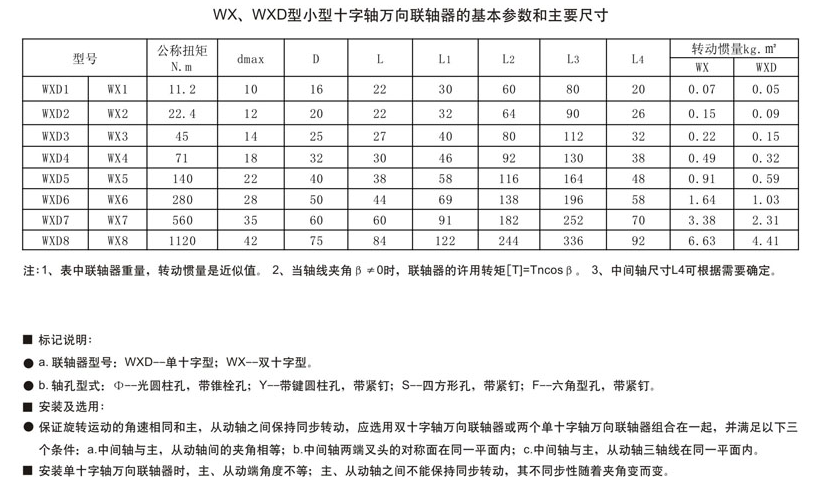

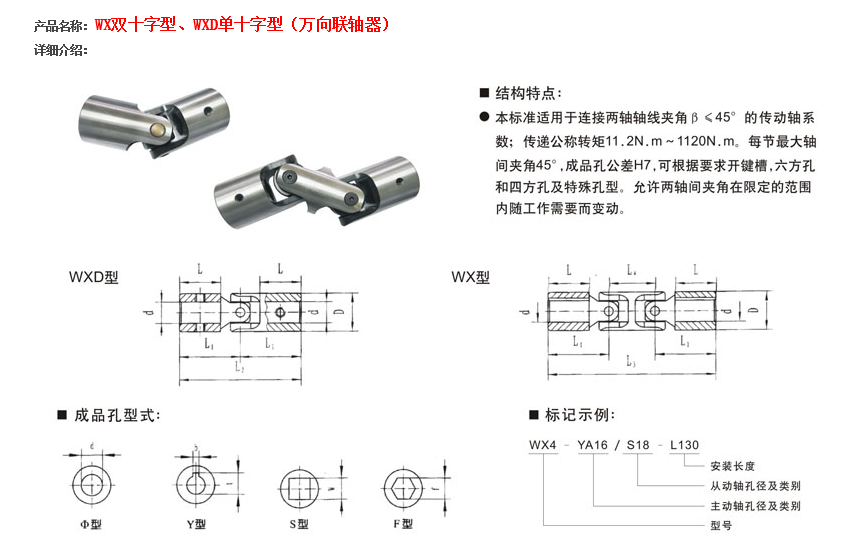

（WX型WXD型）非标万向联轴器/非标万向节

  结构特点：

1.适用于联结空间同一平面上两轴轴线夹角β≤45度的传动场合,传递

   公称转矩11.2-1120N.m。

2.每节轴间夹角45度。

3.成品孔公差H7，可根据要求开键槽、六方孔和四方孔。

4.允许两轴间夹角在限定的范围内随工作需要而改变。

5.不同于表内轴孔连接尺寸，可按用户要求生产。

   非标订制（快锁型，带法兰型，滚针轴承型。）





注：更大扭矩和非标外径可订制，可来图来样加工。

联轴器的选定：不同于表内轴孔连接尺寸按客户要求生产，圆柱肖、开键槽、六角孔和方孔。

  1．选择适当的形式：根据机械特性的要求，如传递扭矩大小、刚度要求、振动、冲击、耐酸碱腐蚀、传动精度  等，确定的类型

  更大扭矩和轴孔，非标订制，来图来样加工（快锁型，带法兰型，滚针轴承型。）



A. 万向联轴器由于其偏差角度大、传递扭矩高等特点，被广泛应用于各类通用机械场合。

B. 万向联轴器常见类型有：通用型、高转速型、微型、可伸缩、大扭矩万向联轴器等

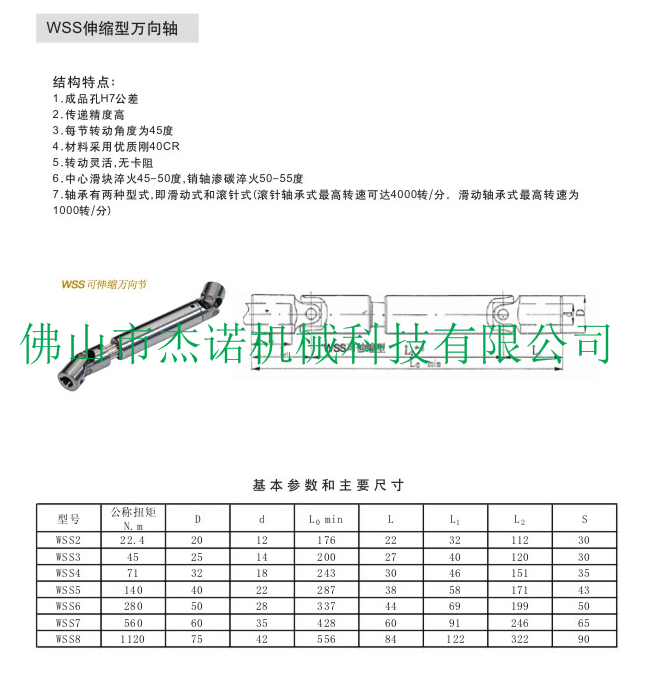

 小规格万向联轴器有单万向联轴器，用于两轴只要求角位移并容许从动轴稍有波动的两轴连接。双万向联轴器和有伸缩万向联轴器，适用于需要有角位移并要有径向位移的两轴连接。这种小型成万向联轴器的结构比较，由带有轴叉的两半联轴器通过圆柱销，销钉和套筒与十字轴组成十字轴式连接。这种联轴器允许轴间角大可达45度，常用轴径范围为8-42mm，转矩为11.2-1120N·m ，以传递平稳转矩为宜。

1. 高转速型精密万向联轴器

·有单节，双节，伸缩型，每节转动角度为45度

·适合于各种通用机械的场，高转速可达4000转/分钟

·滚针轴承，动态负载高，轴承游隙极小，免维护

·孔联结方式：键、六角孔、方孔

2. 低速型型万向联轴器

·有单节，双节，伸缩型，每节转动角度为45度

·适合于各种通用机械的场，通常有于500转/分钟以内较好

·滑动轴承，需维护，否则容易磨损

·孔联结方式：键、六角孔、方孔等



为了充分发挥万向节的性能，允许值在一半以内较好

温馨提示：

产品属性仅供参考，详情请电话联系。价格以咨询为准

有事请咨询    郭先生

精密万向节适用于联结空间同一平面上两轴β≤45度;的传动场合,传递公称转矩11.2-1120N.m。

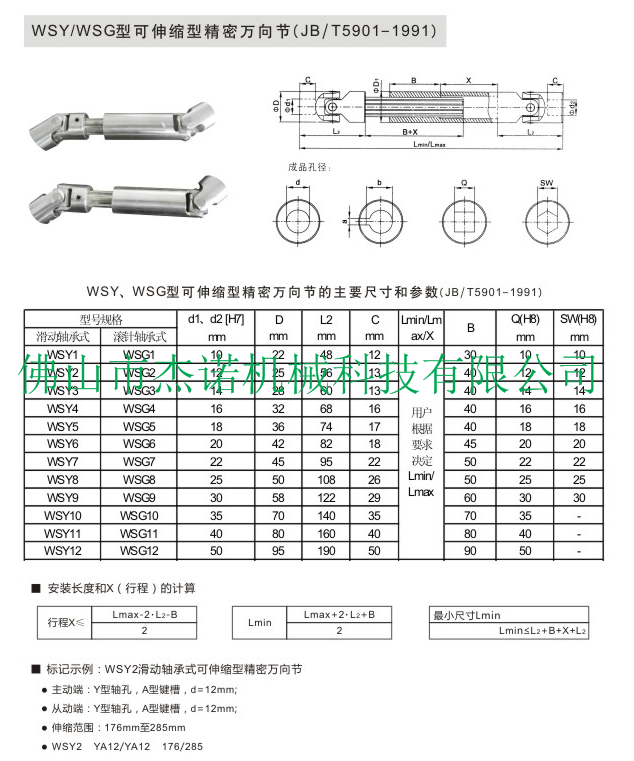

精密万向节特点

1、G型为单节式精密万向节,GD型为双节式精密万向节;

2、每节轴间夹角45度

3、成品孔H7,可根据要求,开键槽、六方孔和四方孔。

4、允许两轴间夹角在限定的范围内随工作需要而改变。

5、有带滑动轴承及滚针轴承两种型式,根据用户要求而定。带滚针轴承的,动态负载高,轴承游隙小,高转速可达4000rpm,带滑动轴承的高转速为1000rpm。

 本厂支持来样定做,按图纸加工,1套起订,欢迎联系发送图纸,给您报价,产品内孔外径长度均可按要求定制,成品也公差为H7,另可根据要求,开键槽、六角孔和方孔、顶丝孔、销孔、卡簧槽等

万向节材质可为45号钢、可按要求使用40CR、不锈钢(3041,316),轴承有分为滑动轴承或滚针轴承,表面处理一般是发黑,量大可根据生产需求镀铬,镀锌。

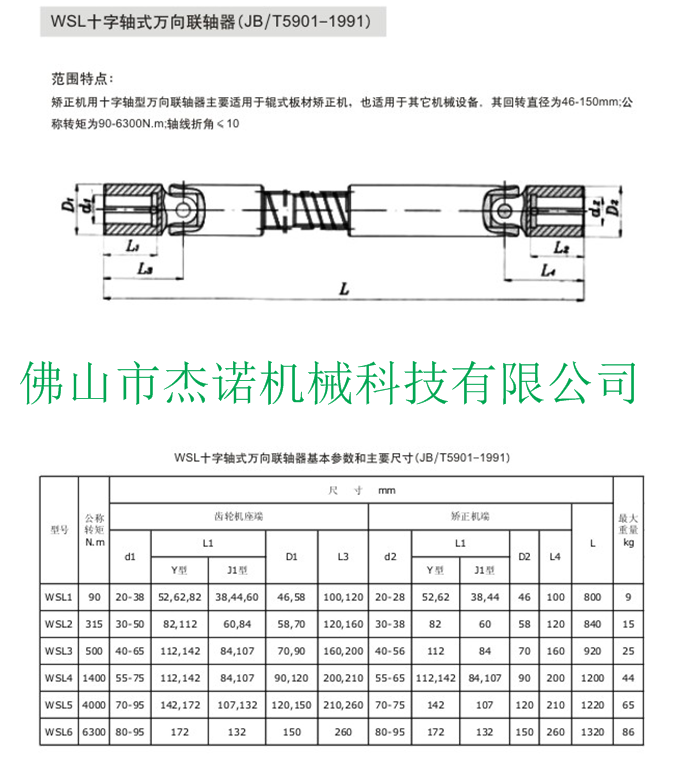

 使用范围:广泛用于轧钢机械、校平机械、轧辊机械、印刷机械、包装机械、木工机械、汽车行业、自动化设备等行业。
