HTFC系列消防(通风)两用低噪声柜式离心风机是一种***率、低噪声离心风机，具有耐高温、性能优良结构新颖紧凑、振动小、重量轻、安装使用方便等优点，是宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所通风排烟的理想产品，是高层建筑用消防排烟风机的更新换代产品，是已***全国各地，深受广大用户好评。

特点:

1、结构紧凑美观，箱体采用框架、箱板拼装设计。框架采用***的金属冷弯机组一次拉伸而成，箱板为复式板结构，中间为消声材料，可进一步降低噪声。

2、提供不同的进出风口方向，以满足用户不同的安装需要。采用模具化生产，尺寸精度高，拆散后可组装。

3、风机主要零部件全部采用模具化生产。叶轮为多翼前弯叶片，具有效率高、噪声低，风量大、运行平稳、质量稳定、经久耐用等特点。蜗壳采用***镀锌板，机械模具化生产。

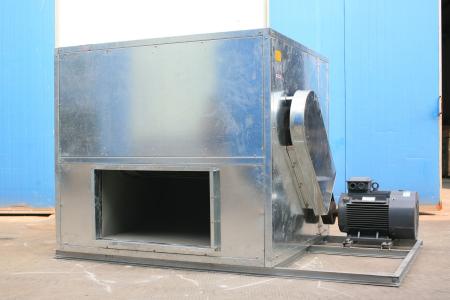

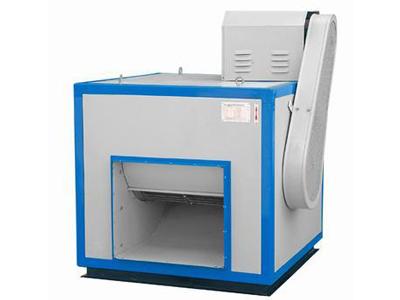

4、HTFC系列消防(通风)两用低噪声模式离心风机分为A型 和B型两种类型，A型电机装在箱体外，用于消防排烟；B型电机装在箱体内，用于通风换气。

5、A型消防低噪声柜式离心风机电机装在箱体外，同高温排烟系统隔离分开，确保风机在300℃高温情况下，连续运行60分钟以上，经"***固定灭火和耐火构件质检中心"检测合格，其性能达到国内***水平，经全国三十多个省市的消防局认可。

6、若用户需大风量风机时，本公司可生产并联式消防通风两用低噪声柜式离心风机

一、HTFC（DT）系列低噪声消防通风（两用）柜式离心风机概述  HTFC（DT）系列低噪声消防通风（两用）柜式离心风机是上海大学与本厂联合研制成功的一种***率，低噪声离心风机，具有耐高温，性能优良，结构新颖紧凑，振动小，重量轻，安装使用方便等优点，是宾馆，饭店，礼堂，影剧院，地下室，厂矿企业，办公楼等场所通风排烟的理想产品，是高层建筑用消防排烟风机的更新换代产品，现已***全国各地，深受用户好评。  二、HTFC（DT）系列低噪声消防通风（两用）柜式离心风机特点   1.结构紧凑美观。箱体采用框架，箱板拼装设计。框架采用国内***的金属冷弯成形机组一次拉伸而成，箱板为复式板结构，内层为消声材料，进一步降低了噪声。  2.提供不同的进出口方向，以满足用户不同的安装需要。采用模具化生产，尺寸精度高，拆散后可组装。  3.风机主要部件叶轮在消化，吸收美国LAU工业公司产品的基础上，全部采用模具化生产。为翼前弯叶片叶轮，具有效率高，噪声低，风量大，运行平稳，质量稳定，经久耐用等特点。蜗壳采用***镀锌板或碳钢板，机械化生产。  4.HTFC（DT）系列低噪声消防通风（两用）柜式离心风机分为A型和B型两种类型，A型电机装在箱体外，用于消防排烟；B型电机装在箱体内，用于通风换气。  5.A型低噪声消防柜式离心风机电机装在箱体外，同高温排烟系统隔离分开，确保风机在300摄氏度高温情况下，连续运行60分钟以上。经“***消防装备质量监督检验中心”检测合格，其性能达到国内***水平，经全国三十多个省市的消防部门认可。  6.若用户需大风量风机时，本厂生产并联式消防通风（两用）低噪声柜式离心风机。 三.、HTFC（DT）系列消防通风（两用）低噪声柜式离心风机型号说明  （1）.HTFC（DT）系列消防通风（两用）低噪声式离心风机分为I。II。I为单速，II为双速。该系列风机有较多的性能参数，以满足不同用户的需要。

HTFC（DT）型柜式离心风机是一种***率、低噪声箱式离心风机。产品由低噪声前倾多翼离心风机、电机、轴承、传动件、消声型箱体等组成。

中文名 HTFC型柜式离心风机 进出风口位置 12种 工作温度 -20~+39℃（可连续运转）； 工作电源 三相、380V/50Hz。 湿    度 小于90%； 介质条件 空气；

目录

1 概述

2 工作条件

3 应用

4 配置

? 主体

? 备选件及附件

5 加工工艺

概述编辑

根据安装位置的不同，提供12种不同角度的进出风口位置，以满足用户不同的安装环境需要。根据消防与通风的不同要求分A式和B式两种类型，A式电机装在箱体外，用于消防排烟，并经***消防装备监督质量检验中心按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验，能在300℃高温条件下连续运行60分钟以上；B式电机装在箱体内，用于通风换气。

风机按直径分为9“-36”十二种规格系列风量为1650~85000m³/h，全压为180~1000Pa。HTFC型柜式离心风机经不断地改进和开发，现可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四种类型，其中Ⅰ、Ⅲ型为单速型，Ⅱ、Ⅳ型为双速，配用双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要。风机也可配用变频电机和变频电机和变频控制器，实现变频调速，建议调节频率锁定在25HHz~50Hz。

为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4，适用于易燃、易爆气体的场所。

为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型箱体加厚，以降低风机噪声。

风机可加配初效、中效或***过滤器，以提高空气的清洁度，配置过滤器时应考虑实际压力损耗，并需适当增加风机箱体长度。

工作条件编辑

工作温度：-20~+39℃（可连续运转）；

耐高温：100℃（可连续运转20小时）；

300℃（可连续运转60分钟）；

湿度：小于90%；

介质条件：空气；

工作电源：三相、380V/50Hz。

应用编辑

风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、工况企业、办公楼等场所通风排烟，特别适用于需要低噪声、大风量通风排烟的场所。

配置编辑

主体

●叶轮； ●皮带轮、皮带

●机壳（机壳、集流器、支架）； ●皮带罩（仅A式）

●电机； ●消声型箱体；

●轴承（带壳）； ●电机调节道轨；

●主轴； ●进出口法兰；

备选件及附件

※减振设备； ※控制箱

※消声器； ※对接法兰；

※过滤器； ※电机防雨罩（仅A式）。

加工工艺编辑

风机叶轮、机壳为***镀锌板，全部模具化生产，采用铆接、咬口等手段，表面清洁平整、不存在焊接变形现象。

风机消声型箱体采用框架、箱体拼装设计，框架采用***的金属冷弯机组一次拉伸而成，箱板为彩涂板，表面清洁美观、耐腐蚀性强，内层为镀锌消声微穿孔板，夹层为超细玻璃棉，可进一步降低噪声。
