品牌：其他

型号：冷凝型

加工定制：否

燃烧方式：室燃炉

出口压力：低压

结构形式：卧式

适用燃料：天然气

锅炉用途：工业锅炉

循环方式：自然循环锅炉

安装方式：快装锅炉

燃料耗量：按吨位划分

适用范围：蒸汽，采暖

规格：0.5t--20t

低氮蒸汽锅炉（冷凝型）

低氮（≤30mg/m³） ∙  ***（≥98%）

可加装FGR烟气外循环管道，满足2017年北京市环保局锅炉严厉排放标准

设计***合理 ∙ 性能安全可靠 ∙ PLC全智能控制

低氮冷凝蒸汽锅炉概述

低氮冷凝蒸汽锅炉采用中心对称三回程湿背式结构，外置***冷凝器，双开式炉门设计，全波纹炉胆及***螺纹烟管，双重安全阀保护，高精度电极水位监测，配置7英寸液晶触摸屏，智能化PLC控制器，轻松实现自动控制和互联网智能控制，完全满足30mg超低NOx排放标准。





4大核心特点



【低氮环保】

秉承欧洲清洁、环保、超低排放理念，低阻力、全波纹大炉胆设计，扩展辐射受热面，具有优良的热伸缩性；采用中心对称、下偏心式炉膛布置、全湿背式结构，优化***传热螺纹烟管，管内形成高速旋转湍流烟气，传热效率高。选配FGR装置，满足30mg低氮排放严苛标准。



【***节能】

采用增强型尾部换热面，ND钢超薄铝镁螺旋翅片管逆流换热，极限回收烟气中的显热和潜热，提高锅炉热效率。仿真优化烟气侧烟风阻力，锅炉整机阻力小，可适应多款低氮型燃烧器配置；锅壳采用阻燃型镜面铝箔岩棉进行双重隔热保温，外包选用耐腐蚀金属彩色装饰板，前后烟箱设计迷宫式铰链结构，表面喷***面漆，新颖独特。



【智能保护】

锅炉采用多重安全监控原理，安装双压力控制器，双高精度压力表、多冗余安全保障通道，确保锅炉在设计压力范围内安全、可靠运行；配置新型弹簧式安全防爆门，起跳压力设计合理，让锅炉安全高枕无忧。选用全智能控制系统。配置PLC可编程数字化控制器，自动运行，一键启停，多重安全保护措施，可实现群控系统和互联网智能控制。



【创新优化】

整机装配，监检产品。炉体设计均衡合理，占用面积小，节省投资费用；

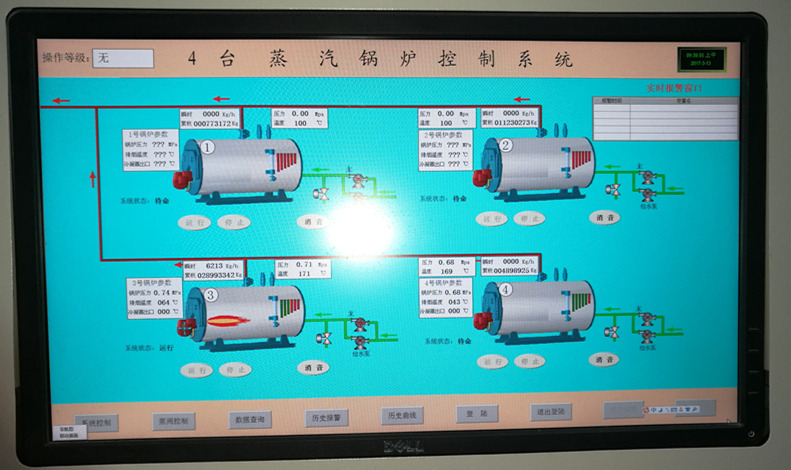

标配PLC控制器，7英寸触摸显示屏，可实现全自动、通过智能WIFI控制锅炉运行；

创新炉水取样器，时刻掌控锅炉运行水质情况。



多重安全保护系统



【1】双重水位保护
选用板式双色水位计，清晰明了。耐高温、耐高压、耐腐蚀，维修方便；
配置电极水位平衡筒，准确采集水位信号，监控锅内水位面波动，实时连线智能控制，安全可靠。

【2】进口高灵敏度压力开关
安装进口双压力开关，高触点负荷，高灵敏度反馈。监控锅炉的实时运行压力，智能反馈，安全保护。
【3】双重大口径安全阀
选用大口径安全阀，弹簧全启式，高精度控制，双重保护，超压立即泄放，为安全保驾护航。

【4】自动熄火保护
采用熄火保护装置控制，由火焰监测器和控制装置组成。紫外电眼监测炉膛燃烧，遇炉膛燃烧意外熄火，立即发出火焰存在或中断的信号，燃烧器自动停机，自锁保护。

【5】自锁手动保护
在电源突然中断情况下，锅炉运行立即停炉自锁，若电源恢复通电，需要启动，***手动复位解除自锁，才能重新点火启动。



技术参数

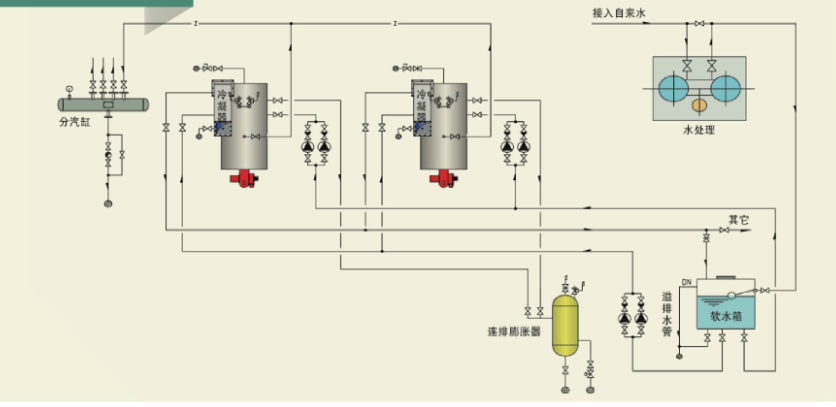

热力系统图
