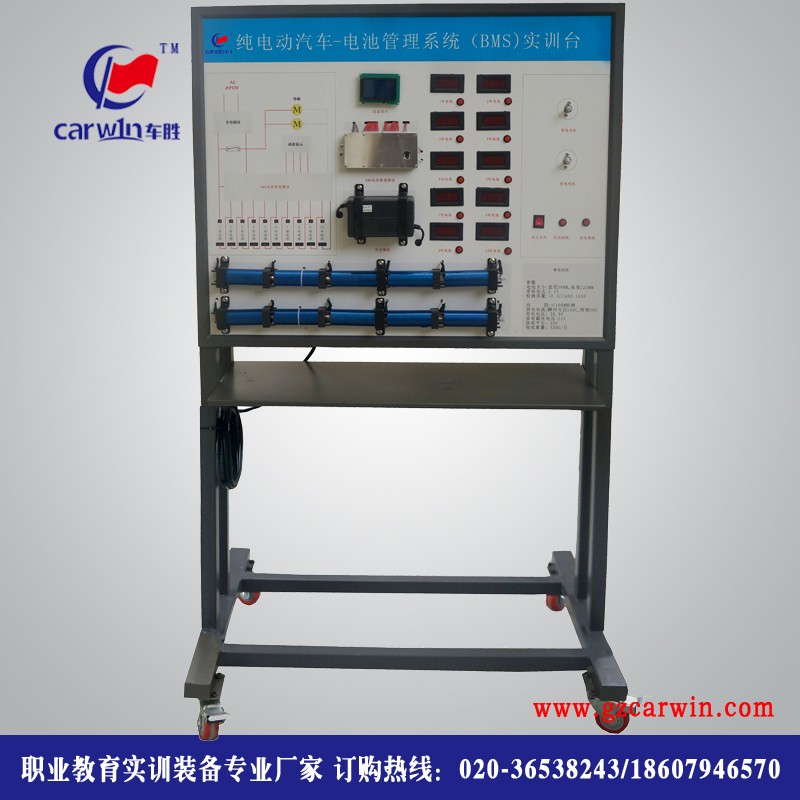

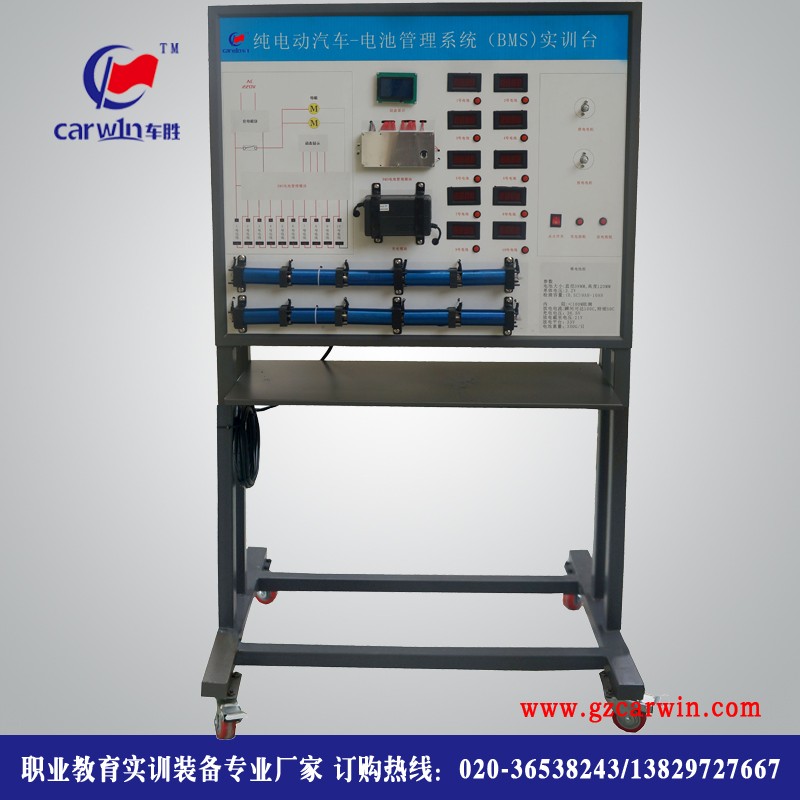

1、该设备采用纯电动汽车电池管理系统实物为基础，可动态监测每个单节电池电压、动态估计电池组容量、动态监测电池组温度、动态显示所有电池组信息、按键实时处理、动态监测总回路电流、动态报警指示、充电实时控制等。

2、实验台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的***铝塑板，表面经特殊工艺喷涂漆处理；面板喷绘有***褪色的彩色喷绘电路图与工作原理示意图，表面喷涂光油学员可直观对照纯电动汽车电池组管理系统结构原理图和实物，认识和分析纯电动汽车电池组管理系统的工作原理。

3、实验台面板上安装有电源总开关、电池管理控制单元、7寸BMS信息显示屏、点动开关12V开关电源、充放电插座、电源检测端子等，可直接在面板上检测电源控制单元电信号，如电阻、电压、电流、频率信号等。

4、实验台内部装有离心式鼓风机，用于模拟汽车运行时电池组的放电负载。

5、实验台整体框架采用40*40MM***的方钢，四周蒙钢板焊接而成，表面采用喷涂工艺处理，底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。

6、实验台工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

7、外接电源：交流220V±10% 50Hz

8、工作电压：直流12V

9、工作温度：-40℃∽+50℃

10、外形尺寸：980*660*1400mm（长*宽*高）

11、基本配置：检测控制面板、BMS电池管理控制单元、7寸BMS信息显示屏、磷酸铁锂电池组、电源开关、12V开关电源、急停开关、充放电开关、充放电插座、充放电插头、离心式鼓风机、移动台架等。
