一、系统简介

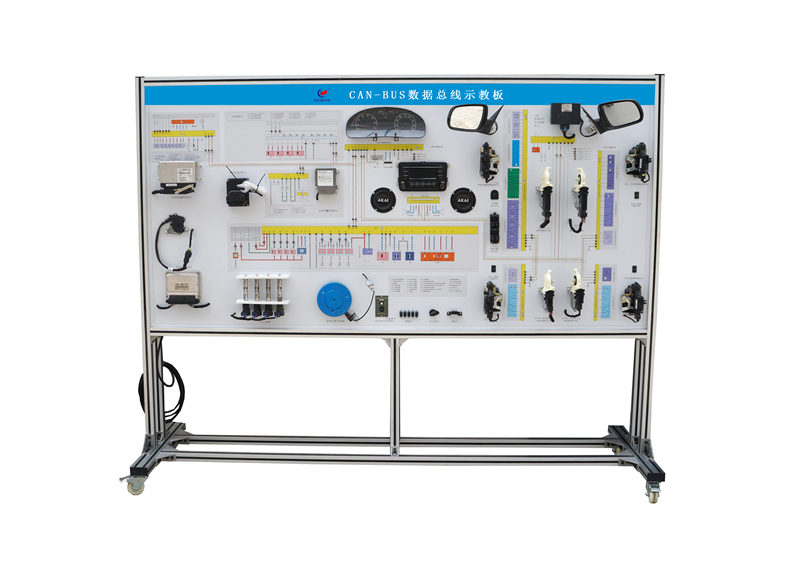

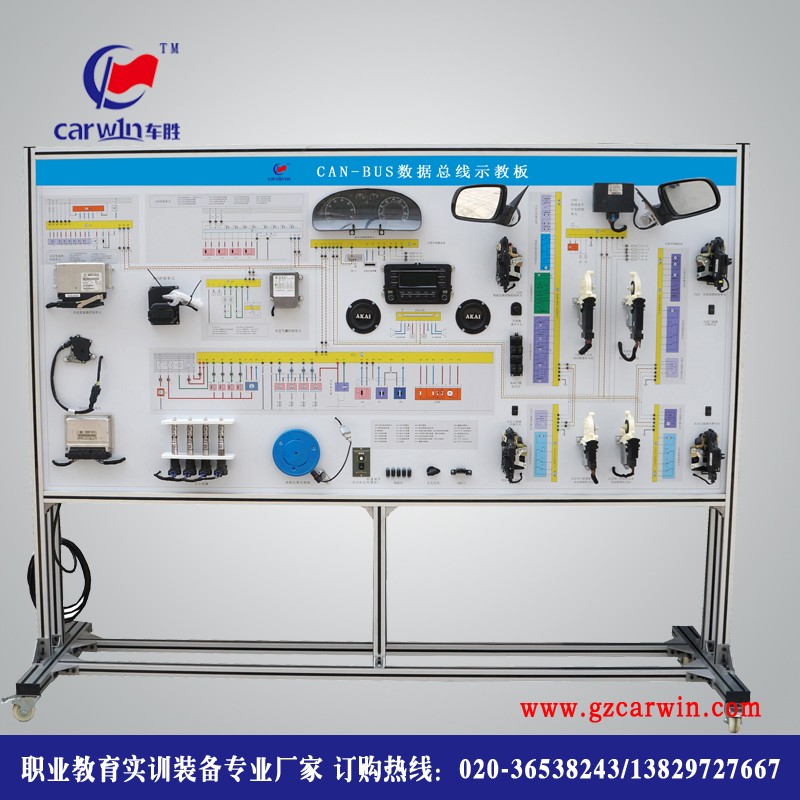

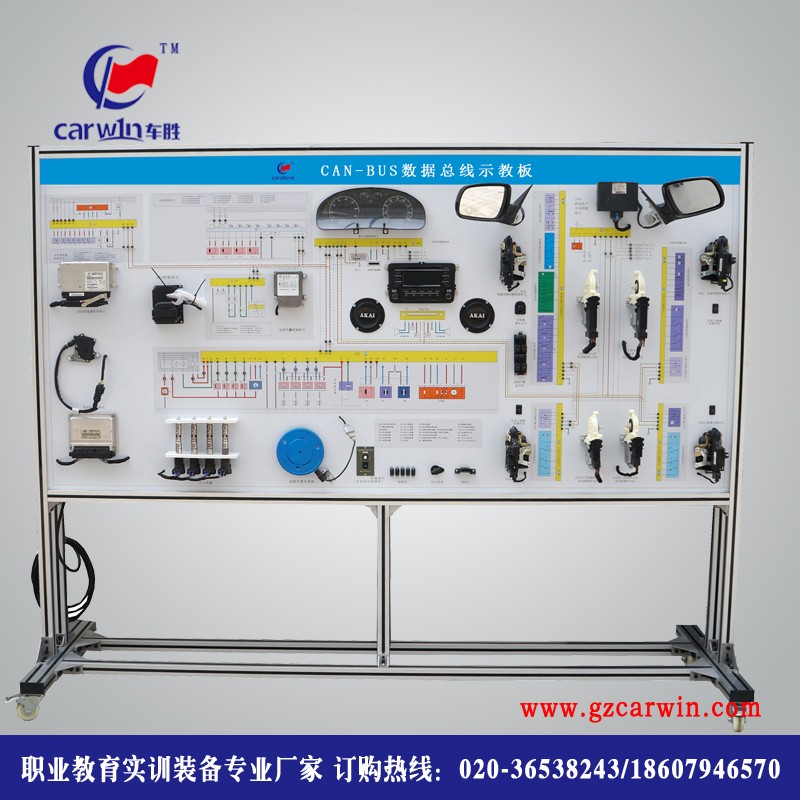

本教学实训系统平台（以下简称教学台）采用大众轿车(宝来BORA、帕萨特PASSAT、奥迪等可选车型)车身舒适系统CAN总线网络，可演示各系统这间的关联以及系统中各模块这间通过CAN数据通信线的工作过程；可以设置模块间的CAN线故障以及各模块的K线故障；通过面板上的实物演示以及检测端子可以进行功能测试与故障分析提供参考的数据。

二、功能特点

1、面板上绘有完整的大众车载网络（CAN-BUS）（包含舒适系统）系统原理图。设有检测端子，可通过仪器仪表检测传感器，执行器等各种信号参数如电压、电阻、频率等；

2、通过操纵控制开关，可以实现对不同车窗电机以及后视镜的控制，真实演示大众车载网络（CAN-BUS）系统的工作过程；

3、发光二极管显示工作元器件状态；

4、故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明；

5、防盗与中央控制系统等操作原理；

6、装有诊断座，可读取故障码与数据流等；

7、配备PC-CAN数据交换软件及接口电缆,可以在计算机上读取CAN数据,观察CAN数据交换。在线检测CAN总线上各节点的ID，检测状态帧、控制帧等重要数据；控制数据发送，进行人为控制。通过人机交流，进行在线即时控制“实验台”上指定CAN节点按指令工作；

8、CAN-BUS物理信号波形与故障诊断分析；
