类型：横缝滚焊机

品牌：骏腾发

型号：NLT-350-D-FL

电流：交流

驱动形式：气动

动力形式：超声波

产品别名：波峰焊

用途：焊接

焊接形式：焊接

作用对象：玻璃

成形时间：1

焊接直径：0.2

焊接能力：5

焊接速度：1

焊接压力：2

套装：是

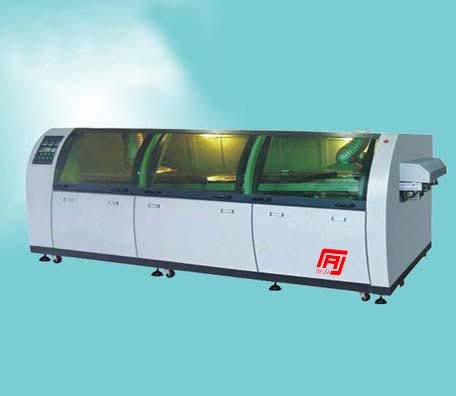

无铅波峰焊焊接原理

一、产品技术参数规格

型       号	NLT-350-D-FL电脑
控制方式	电脑
运输马达	1P AC220V 90W
运输速度	300-2000MM/MIN
基板宽度	50-350MM（W）
预热区	功率：9KW长度：（1500MM三段PID控制） 温度：（室温度-250℃）
预热方式	混合型红外/热风   IR/HOT AIR
锡炉加热	6KW(室温-300℃)
锡炉容量	120KG-320KG(可选)
波峰高度	0-12MM
波峰马达	3P AC220V  0.18KW*2PCS
洗爪泵	1P  AC220V 6KW
冷却	普通风冷/强制制冷
PCB运输方向	L→R(R→L.OPTION)
助焊剂容量	6LITRES
助焊剂气压	3-5BAR
焊接角度	3-7°
电源	3P AC 380 V  50HZ
总功率/运行功率	18KW/5KW
机身尺寸	3600(L)*1380(W)*1650MM(H)
外型尺寸	4400(L)*1380(W)*1650MM(H)
净重	1500KG





二、内部结构

1.专利锡炉喷口：锡炉波峰焊宽度可随PCB宽度调整，从根本上减少或***焊锡的氧化，达到治标治本的效果，波峰和喷雾自动跟踪PCB板（有PCB一到锡炉上自动起波，无板自动停止）减少浪费，通过上述机构可减少80%氧化量。

2.有铅锡以每天10小时开机计算，每年比普通锡炉节约8-12万元。

3.无铅锡以每天10小时开机计算，每年比普通锡炉节约13-18万元。

4.***的锡炉加热结构，让你省心又省时，传统锡炉需要15-18KW的功率，预热需要120分钟，这款锡炉只需要6KW,预热仅60分钟，按每天开关机3次，就能节省30KW的电能。

5.无铅锡炉，防腐蚀，锡渣自动聚集，适用于无铅工艺。
