品牌：其他

型号：kx6000

加工定制：是

种类：矿泉水生产线

适用范围：其他

电压：380

功率：24

酒损：0.1

灌装能力：6000

产品用途：全套矿泉水生产线

外形尺寸：15600

净重：15600

包装：木箱

营销：新品

规格：6000

（大型）全自动矿泉水灌装生产线设备|全套矿泉水生产线

具体报价咨询24小时服务电话：闻经理

一、矿泉水灌装生产线设备性能分析介绍：

  本机主要用于灌装功课，将冲刷、灌装、封口三合一体，触摸屏操纵全过程，实现自动化，使用于聚酯瓶，塑料瓶。主要灌装矿泉水、纯净术等不含气液体，各部位可以根据瓶形自如调整，简朴快捷，不乱可靠。本机采用提高前辈的PLC控制系统，控制机器的自动运行。进瓶使用风送装置，输出瓶链道采用可调速方式，与主机相互配合运行更不乱，操纵简朴。自动化程度高，是矿泉水、纯清水等出产厂商的理想设备。

1.   进瓶机构

（1）风送道与进瓶拨轮直连的进瓶方式。

（2）设有气动挡瓶装置。

2.   冲瓶机

（1）旋转盘全部用不锈钢焊接而成。

（2）大型平面带齿轴承，运转平稳、可靠。

（3）翻转式瓶夹，瓶夹卡住瓶颈部位，避免对瓶口螺纹部位造成的可能污染。

（4）专用的***喷雾喷嘴，冲瓶水呈设定角度喷出，可冲刷到瓶子内壁任何部位，冲刷***并节约冲瓶用水。

（5）冲瓶喷嘴升降机构，喷嘴插入瓶中进行冲刷，使冲刷效果达到，同时的减少冲瓶用水量，更适应大瓶的出产需求。

（6）冲瓶机动力由机架内传动系统通过齿轮传递。

3.    过渡拨轮

（1）采用***不锈钢拨轮。

（2）设有卡瓶保护装置。

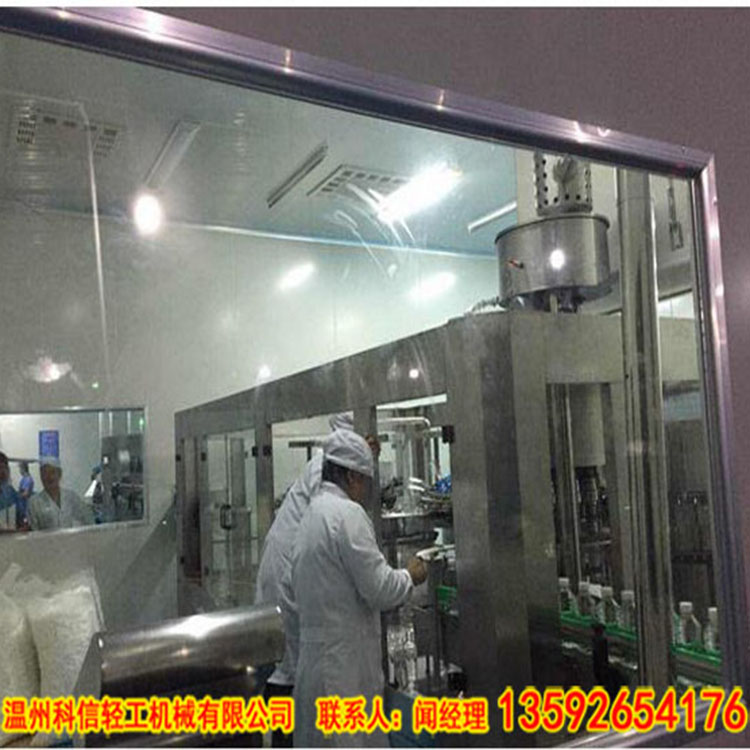

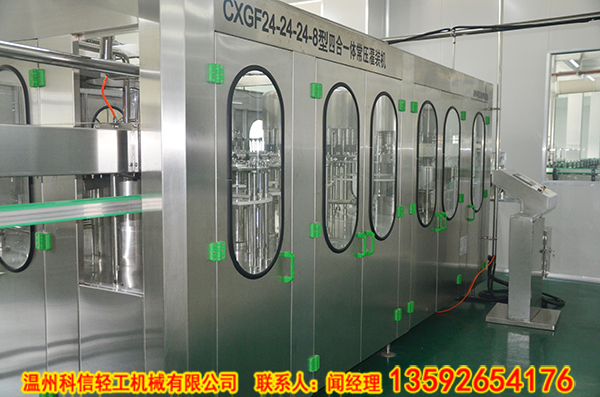

4. 灌装机

（1）重力灌装，大型平面带齿轴承，运转平稳、可靠。

（2）旋转盘全部采用不锈钢制造。

（3）灌装阀结构设计公道，灌装量正确。

（4）液缸液位由浮球控制。

（5）灌装机动力由机架内传动系统通过齿轮传递

5.   旋盖机

（1）设有旋盖机进瓶检测开关，与落盖导轨和拨盖盘连接处的锁盖气缸连锁控制瓶盖的排出，保证无瓶时休止喂盖，减少盖子的损耗。

（2）落盖导轨上设有防止反盖通过及反盖掏出机构，同时装有一组光电开关，当落盖导轨上无盖时会自动休止机器运转，可以有效的避免无盖瓶的泛起。

（3）***离心式理盖方式，盖磨损小。

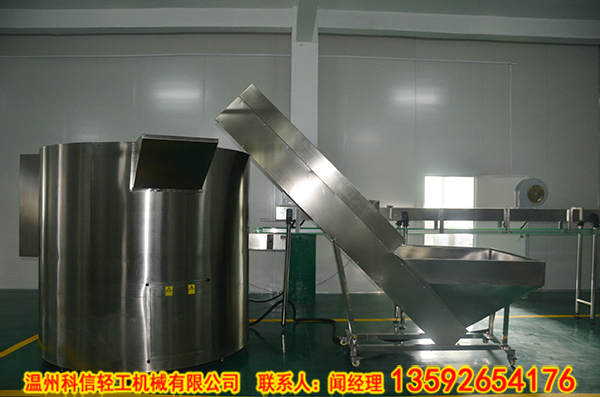

（4）理盖器设出缺盖检测机构，用于控制瓶盖晋升机启停。

6.    出瓶拨轮

（1）卡瓶保护装置

（2）托瓶底传送方式，瓶底托板为一螺旋下降曲线，

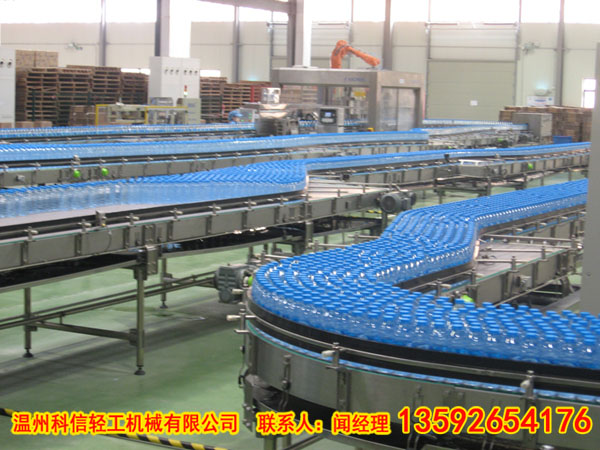

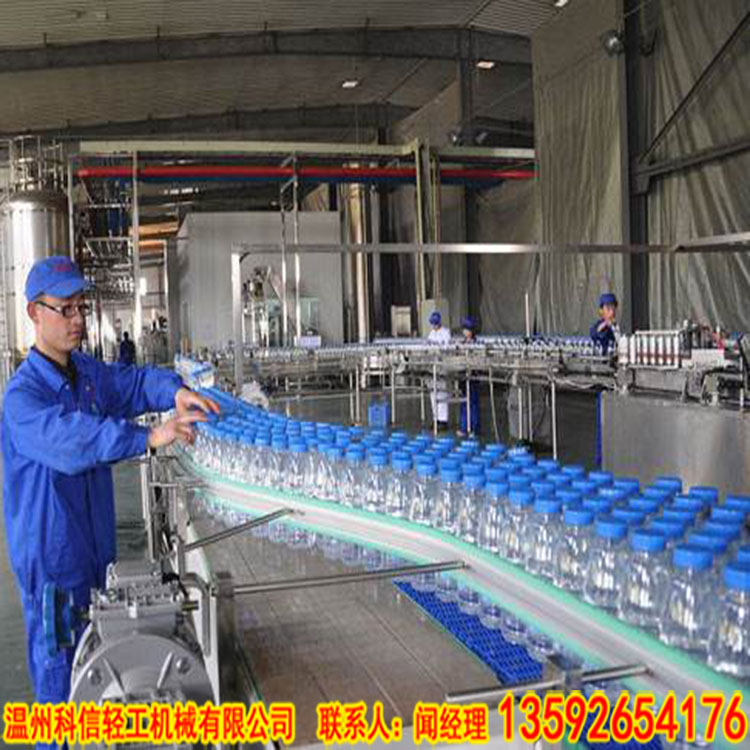

7.    出瓶输送链

（1）变频调速式传动电机，与三合一灌装机保持同步，有效防止瓶子翻倒。

（2）出瓶输送链上装有光电开关，当泛起堵瓶时，可控制三合一灌装机减速并停机。

8.   机架

（1）机架由***碳素钢焊接而成，并进行表面防锈处理及喷涂，表面笼盖不锈钢板

（2） 三合一机传动系统位于机架台面下，由一台主电机拖动，采用齿轮传动方式。

（3）传动齿轮采用钢质齿轮与尼龙齿轮交叉布置方式。

9.   控制系统

（1）PLC自动完成三合一灌装机由进瓶到出瓶的全过程控制。

（2）触摸屏操纵，出产速度、班产量计数、故障种别、故障发生点等均显示在屏幕上，并可自动统计故障发生时间、故障种别等信息。

二、全套矿泉水生产线设备工艺流程：

矿泉水源——原水箱——原水增压泵——石英砂过滤器——活性炭过滤器——精密过滤器——高压泵——超滤主机——臭氧发生器——饮用矿泉水

（合用于饮用矿泉水、山泉水、产业用超滤水，也可用于矿泉水设备的前置预处理）出产设备瓶装出产设备组成：包括水处理系统自动吹瓶机风力输送线、输盖灭菌机、理盖清洗机、冲瓶灌装封盖三联机、吹干机、套标机、喷码机、码垛机、裹包机、实瓶输瓶系统、输箱系统、电气控制系统等在内的一整套灌装包装出产线。

可选设备：自动理瓶机或人工理瓶系统、全半自动洗瓶机、贴标机、纸箱包装机、加氮机等。出产能力：我公司已经形成了完整的系列化产品线，可供给能力从瓶小时，到瓶瓶计算3加仑、5加仑装出产设备组成：包括水处理系统自动吹瓶机动力输送线、输盖灭菌机、理盖清洗机、拔盖机、桶外刷机、内刷机、洗瓶－灌装－封盖主机、蒸汽收缩机、喷码机、提桶套袋机、码垛机、实瓶输瓶系统电气控制系统等在内的一整套灌装包装出产线。

可选设备：套标机、半自动拔盖刷桶机等。出产能力：我公司已经形成了完整的系列化产品线，可供给能力从2400桶/小时。1000桶/小时以下的速度一般采用直线式灌注形式；1000桶/小时以上的速度一般采用旋转灌注形式。

 温州科信轻工机械有限公司 提供各种成套果汁饮料生产线、碳酸饮料生产线、纯净水生产线、矿泉水生产线、桶装水生产线、各种酒类灌装线、食用油灌装线、牛奶灌装铝箔封口机、瓶装酸奶灌装机、酱料灌装机、易拉罐饮料生产线、功能饮料生产线、八宝粥生产线及其各种配套设备！！！

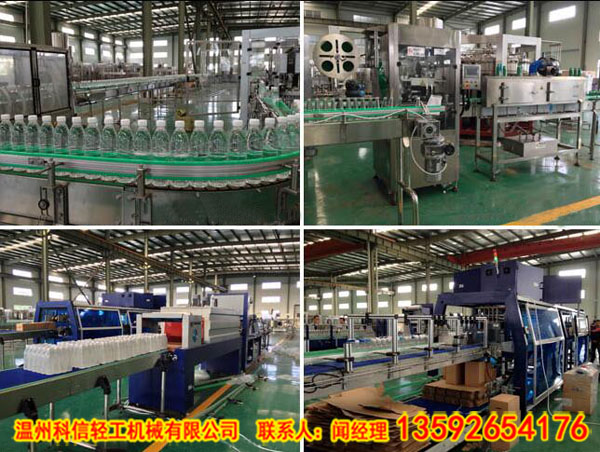

  瓶装三合一矿泉水灌装生产线设备适用于生产350ml、500ml、1L等容量的瓶装型矿泉水产品，如市面上的恒大冰泉。根据瓶装水市场的实际需求，本公司提供的瓶装矿泉水设备产量可达3000瓶/时～36000瓶/时。整条瓶装矿泉水生产线主要包括矿泉水制水设备、吹瓶机、上瓶装置、进瓶风道、矿泉水三合一灌装设备、上盖机、出瓶输送、灯检设备、吹干设备、喷码设备、标签设备、包装设备。

三、瓶装三合一矿泉水灌装生产线设备配置案例

 1.小型半自动化瓶装矿泉水生产线配置（2000瓶/时，适用于初期建厂，资金紧缺的瓶装水厂家。）：半自动一出二吹瓶机、人工上瓶平台、链板输送、独立式冲洗机、独立式灌装机、独立式封盖机、瓶盖消毒柜、灯检设备、打码机、缓冲平台、人工套标、蒸汽缩标机、半自动膜包机。

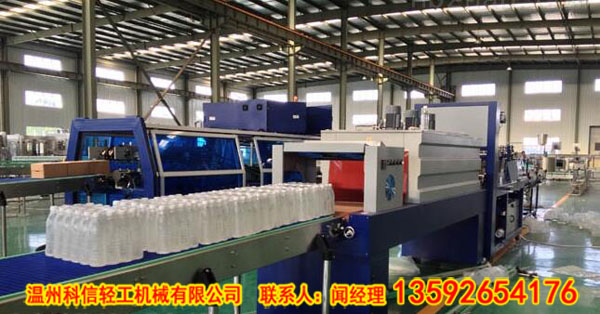

2.6000瓶/时瓶装矿泉水生产线配置：全自动一出四吹瓶机（产量：3500瓶/时，瓶装水生产结束后，吹瓶机继续吹瓶，满足次日的需求）、半自动理瓶机、7.2米空瓶风道、18-18-6三合一灌装机（产量：6000瓶/时）、瓶盖消毒柜、全自动上盖机、成品输送、灯检设备、吹干机、喷码机、套标机或贴标机、全自动膜包机或人工纸箱包装。（注意：比起全自动化设备，此种配法可降低设备成本，但所需人力增加）

3.10000瓶/时瓶装矿泉水生产线配置：全自动一出六吹瓶机（产量：5500瓶/时，瓶装水生产结束后，吹瓶机继续吹瓶，满足次日的需求）、全自动理瓶机、12米空瓶风道、24-24-8三合一灌装机（产量：10000瓶/时）、瓶盖消毒柜、全自动上盖机、成品输送、灯检设备、吹干机、喷码机、套标机或贴标机、全自动膜包机或人工纸箱包装。（注意：比起全自动化设备，此种配法可降低设备成本，但所需人力增加）

4.全自动瓶装水生产线配置：全自动吹瓶机、空瓶风道、矿泉水三合一灌装机、在线式全自动瓶盖消毒机、全自动上盖机、成品输送系统、灯检设备、喷码机、套标机或贴标机、全自动膜包机或全自动纸箱包装机、机器人码垛装置、全自动裹包机。（注意：吹瓶机与灌装机生产速度一致，通过进瓶风道直接连接）

温州科信轻工机械有限公司

总部地址：浙江省温州市龙湾区滨海园区三道

科信机械河南营销中心地址：

地 址：郑州市南四环与郑尧高速交叉口向西300米路南（科信饮料机械）

联系人：闻经理

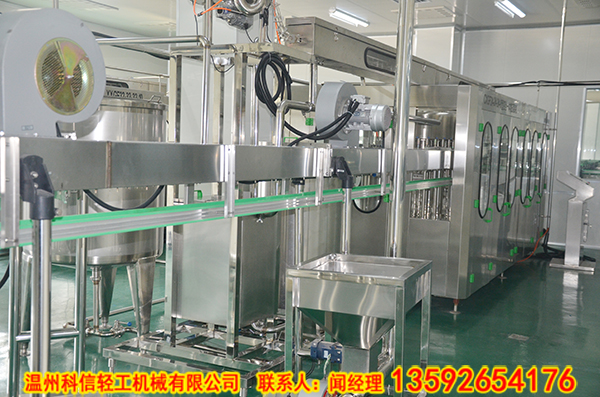

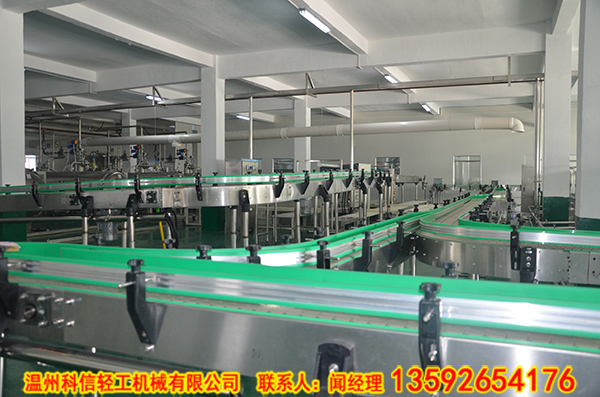

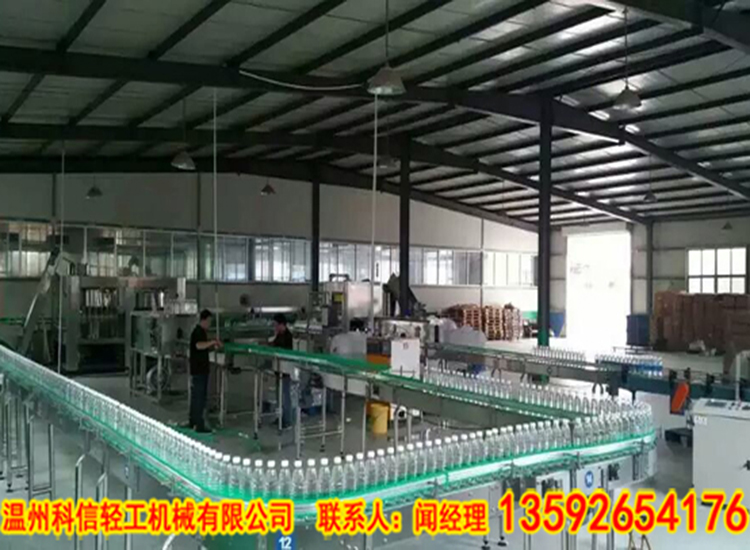

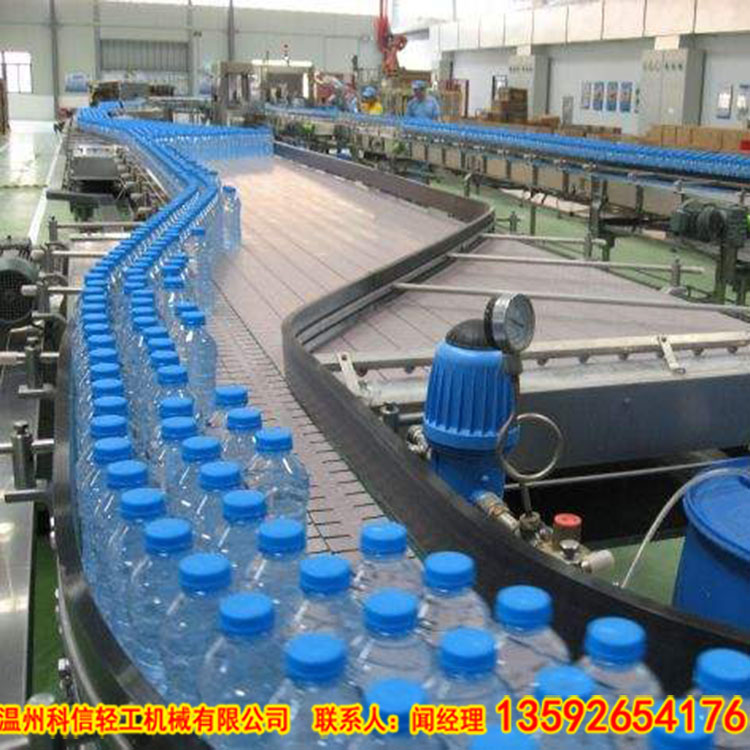

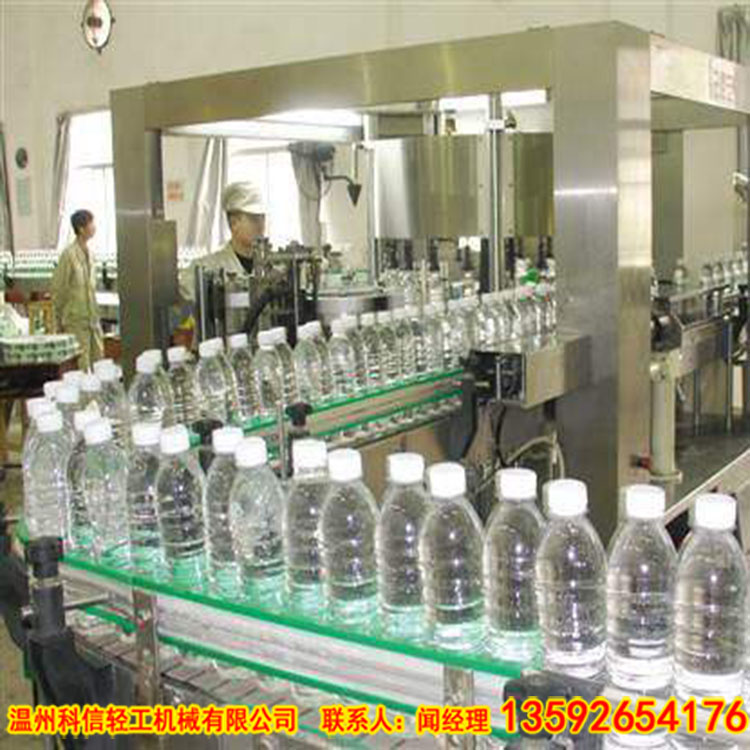

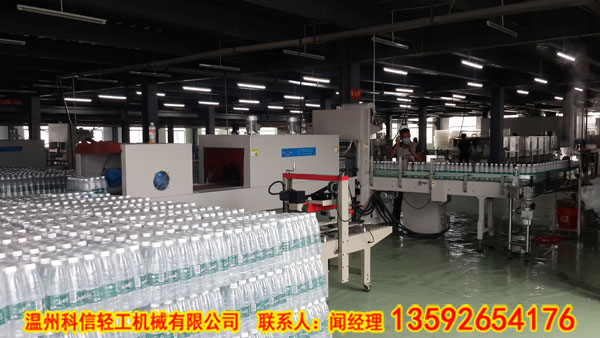

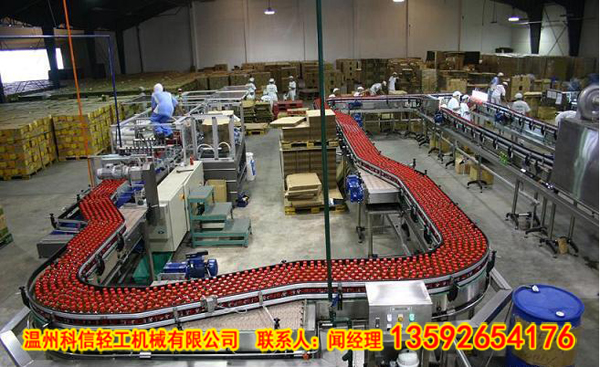

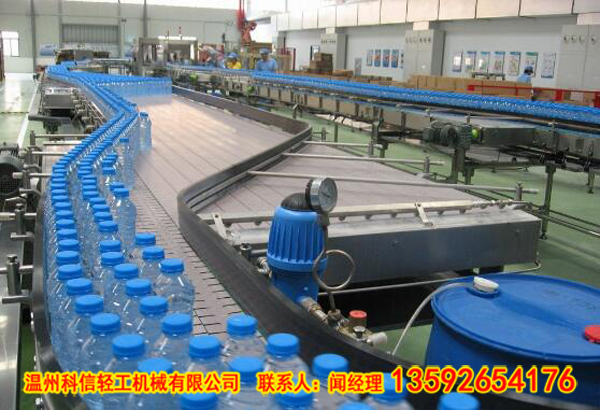

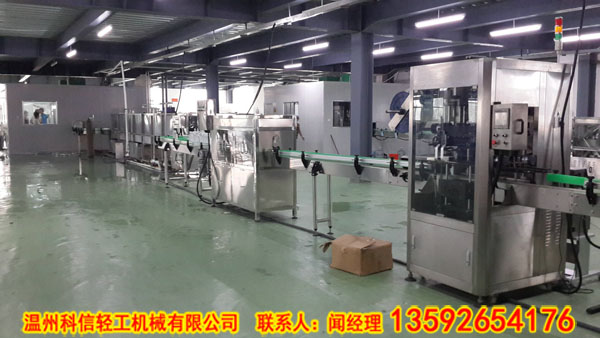

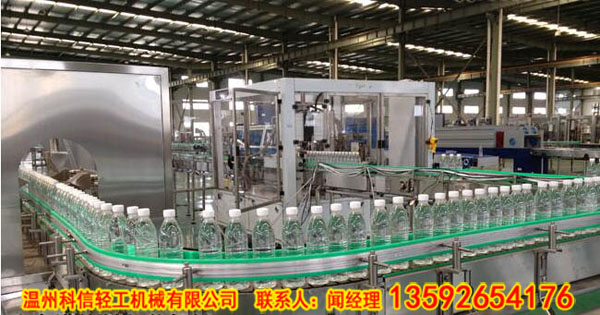

温州科信部分工程案例：
