品牌：其他

型号：ZZYP

材质：碳钢

连接形式：法兰

加工定制：是

公称通径：DN15-DN450

适用介质：蒸汽,油品,氨气,氮气,氧气,氢气,液化气,空气

压力环境：常压

工作温度：常温

流动方向：单向

驱动方式：电磁

零部件及配件：配件

形态：隔膜式

类型(通道位置)：二通式

标准：国标

密封形式：硬密封型

规格：DN15-DN450

自力式调节阀



简介



自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。自力式压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。

特点：

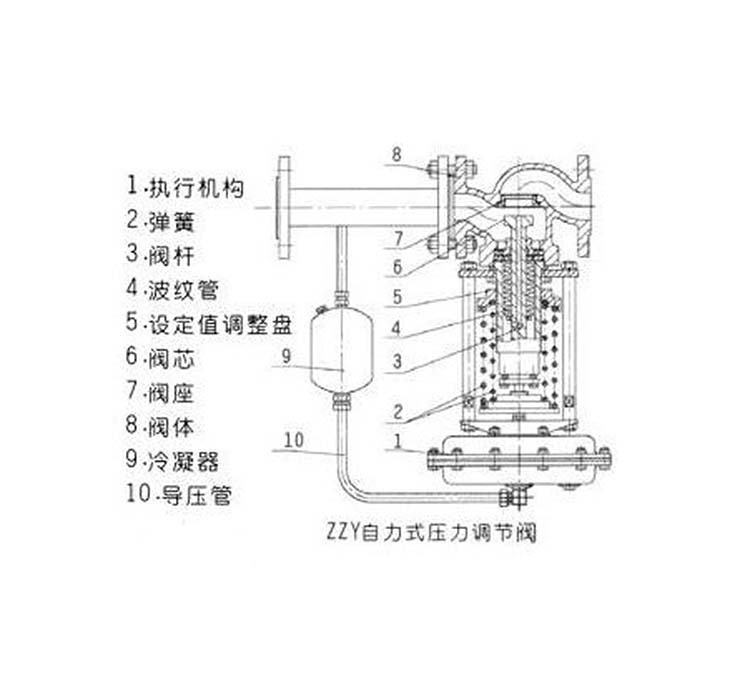

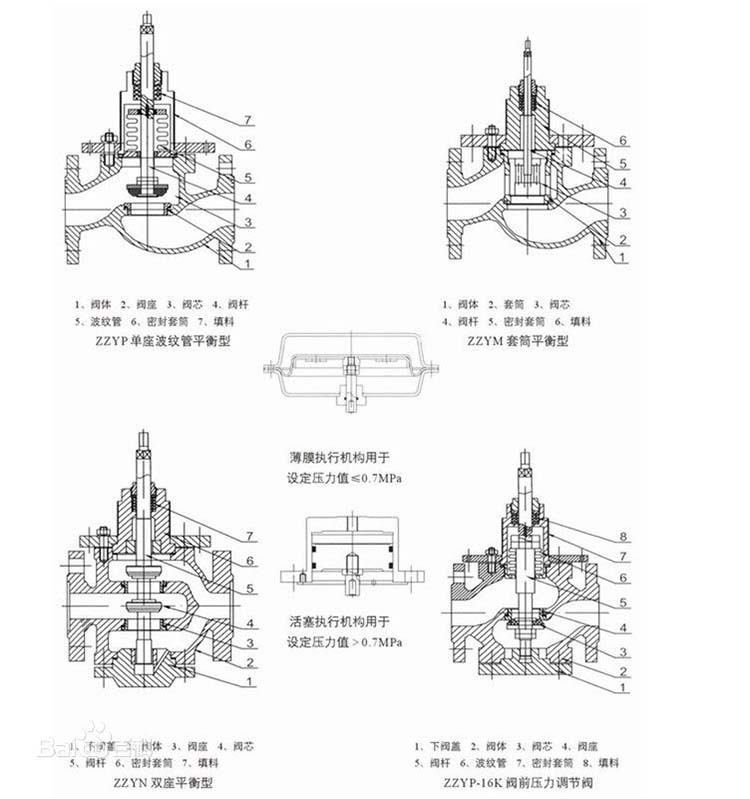

阀体部分采用单座设计：只有一个阀芯和阀座，结构简单、成本低、性能可靠，设计精巧，结构简单，流道畅通，采用流开结构，自力式单座压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力。结构原理： 自力式单座压力调节阀由于是采用单座结构；不平衡力大，阀后压力不容易控制准确，单座结构阀后压力会随着阀前压力波动变化；一般在单座结构上增加平衡波纹管



平衡阀前和阀后压力；阀前压力经过阀芯(阀芯中间有平衡孔）到达波纹管上面，这样阀前压力（阀芯向上的推力)和平衡波纹管向下的压力就相互抵消了（波纹管面积***和阀芯面积一致）阀后压力经过取压管进入执行机构内向下产生一个推力，驱动阀芯向下关闭，阀后压力控制主要靠调节弹簧进行调整，压缩弹簧：阀后压力变大，反之阀后压力则变小，只要适当调节弹簧就能进行对阀后压力的准确控制。



安装方式：



安装方式对自力单座压力调节阀衡重要，常温采用直立安装，高温***倒立安装（带冷凝罐）这样才能确保执行机构不会因为温度的原因产生故障。
