品牌：其他

型号：BWR-04A

加工定制：否

类型：其他

外形尺寸：140*210

重量：8KG

产品用途：变压器测温

规格：挂式

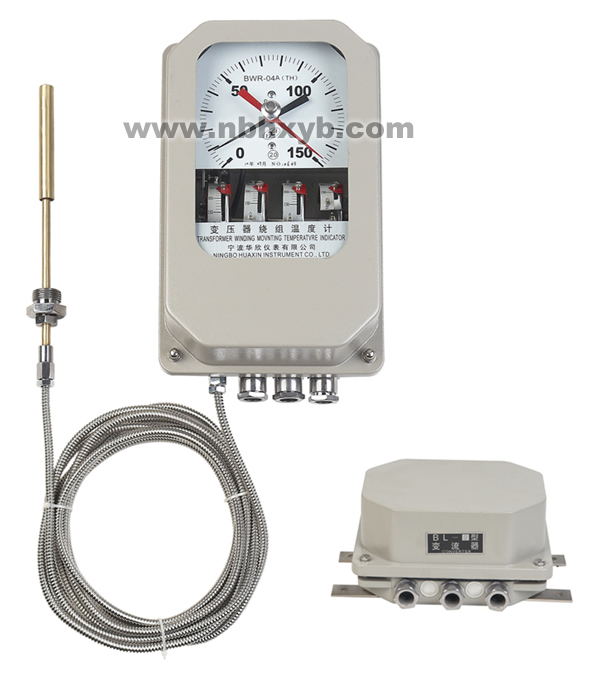

BWR-O4变压器用绕组温控器(简称绕组温控器)是专为油浸式电力变压器设计的, 采用热模拟方法间接测量变压器绕组温度的专用仪表。

绕组温控器TR（TR=TY+K1TΔ）是在变压器顶层油温TY 的基础上叠加一个附加温升K1TΔ而获得变压器平均温度.其中TΔ是热模拟装置提供的附加温升,K1为与冷却结构有关的系数.绕组对油的温升.TΔ决定于变压器绕组电流.当变压器工作时,电流经变压器电流互感器经仪表的变流器调整后,到绕组温控器弹性元件内的电热元件产生热量使弹性元件位移,从而产生的比油温高一个温度的平均指示值.

1、BWR-04 绕组温控器,主要技术指标:

工作环境温度：   -40 ~ 55℃

温度测量范围：   0 ~ 150℃

控制性能：a、设定范围： 四路开关，全量程可调    b、开关动作误差： -2 ~ 2℃，开关切换差：(4~8)℃    c、额定功率： AC220V/5A

防护等级：IP5

2、变流器技术指标

防护等级：IP55

规格： a、BL-A型 ： 电流5 ~ 3A

b、BL-B型 ： 电流3 ~ 2A

c、BL-C型 ： 电流2 ~ 1A

d、BL-D型 ： 电流1 ~ 0.61A

3、 数字显示仪表主要技术指标：

规格：  a、XMZ型  b、XMZ-3型 c、XMT-3型
