加工定制：是

种类：自动喷砂

品牌：其他

干湿类型：干式喷砂机

型号：BX Z1815-12A

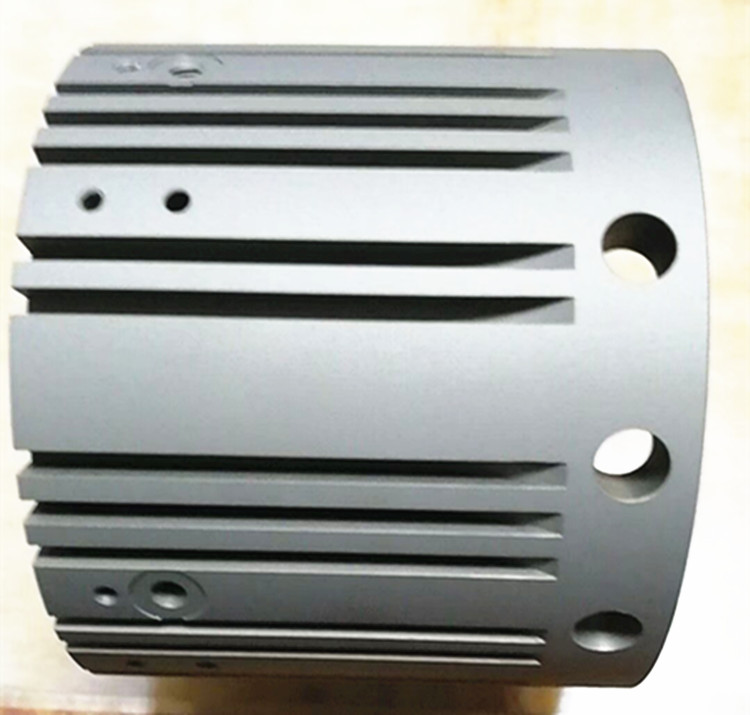

适用范围：盘类、圆柱体及多边体工件的批量生产，如：电饭煲、发热盘、气缸、瓶体、树脂工艺品、CD外壳、相机外壳等

产品别名：转盘式自动喷砂机圆管自动喷砂机手机中框自动喷砂机

规格：1800*1500*3300mm

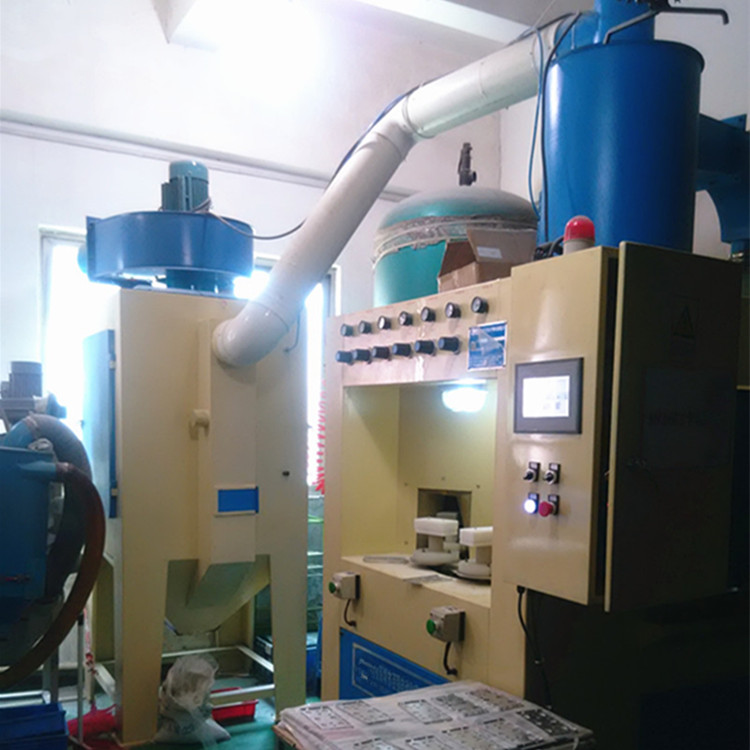

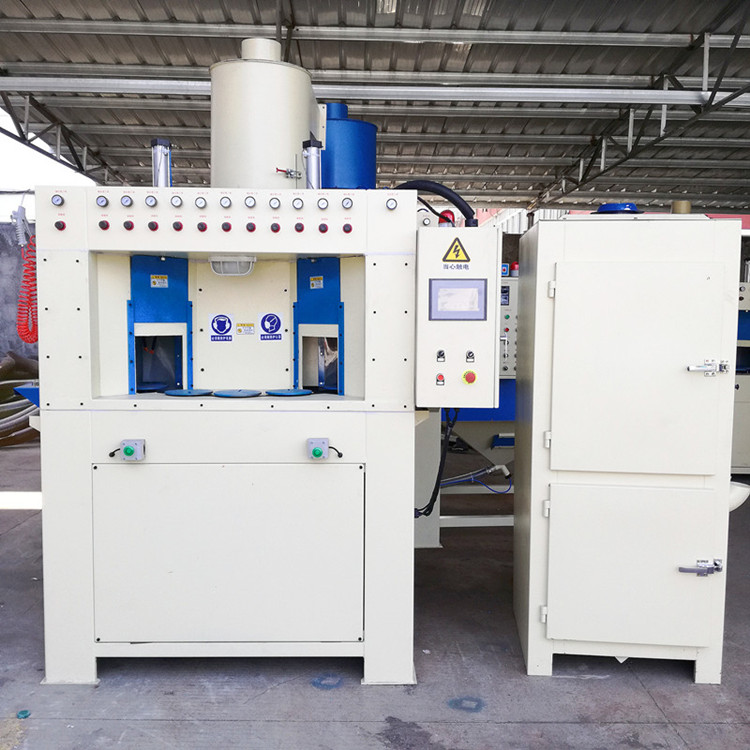

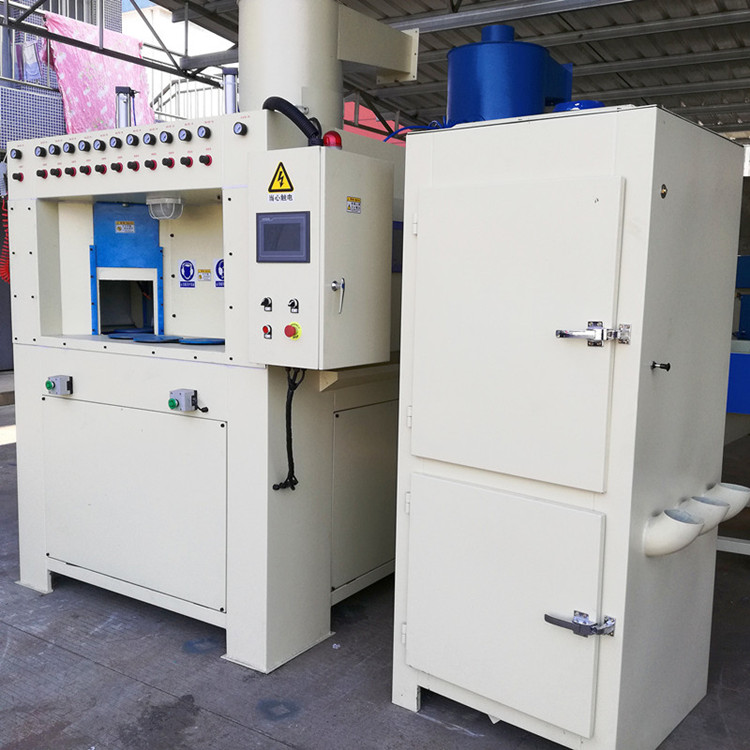

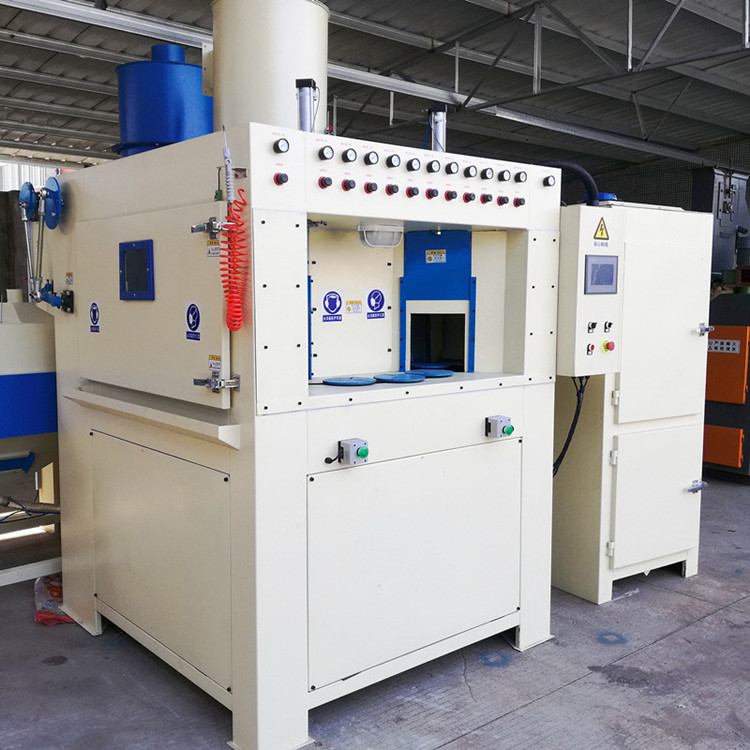

百翔BX1515-10A-12转盘式全自动喷砂机

一、机器规格（机器型号:BX1515-10A-12）

喷砂主机外形尺寸：1500/L*1500/W*2000/H（MM)

除尘箱尺寸：1300/L*1300/W*2000/H（MM）

砂尘分离器尺寸：直径600MM*1200/HMM

转盘数量：主转盘1个（公转），小转盘4组共12个（分别自转）

开门方式：气缸自动控制

喷枪数量：12把

喷枪动作方式：连杆摇摆或平行移动

机器控制：PLC程式控制，运行稳定而准确

除尘方式：碳纤式滤芯除尘（脉冲自动控制）

除尘风机：7.5KW离心式高压风机（九洲）

板材与内处理：3.0冷轧板，表面喷塑并衬胶皮

适用砂料：金刚砂、玻璃珠（砂）、尼龙砂、陶瓷砂、钢丸(砂）、铁砂等

机器电机：三台变速电机（0.75kw*3台）

机器重量：整机配置完备约1.6吨

电源要求：三相五线（三相火线，一地线一零线）

气源要求：5/4气接口、0.2～0.7Mpa,8立方每分（80HP、60kw气泵）



二、机器工作原理与范围

本机器采用吸入式喷砂，即利用压缩空气在喷枪内高速流动形成负压产生引射作用，将砂料贮存箱内的砂料通过胶管吸入喷枪内，然后随压缩空气流由喷嘴高速射到工作表面，达到喷砂加工目的。喷枪内压缩空气和砂料边混合边喷射，使压缩空气得到充分利用，空气流量和砂料流量调节方便，能得到理想的混合比，能源和砂料消耗少，研扫效率高。

1.喷射于金属表面的砂料对金属表面进行冲击研磨，将工件表面的杂质、毛边毛刺、锈层及氧化皮清除掉，增大接触表面积，提高涂层附着力，改善涂装质量。

2．金属表面残余压应力的消除，达到硬化工件表面，增强零件表面对塑性变形抵抗能力和提高其疲劳强度。

3.玻璃、亚克力、陶瓷、石材、金属件等的表面文字、图案的雕刻及穿孔处理，整个表面的雾化效果的生成。

4.塑胶产品（如电木、电骨架）的毛边毛刺的清理，表面砂纹的获得，增加表面喷涂的附着力。

三、机器特性

1.***性：本机设计新颖，结构可靠，操作方便，加工效率高，能源消耗低，可控性强.

2.安全性：本机采用全自动化喷砂作业，真正做到环保、安全、***生产。

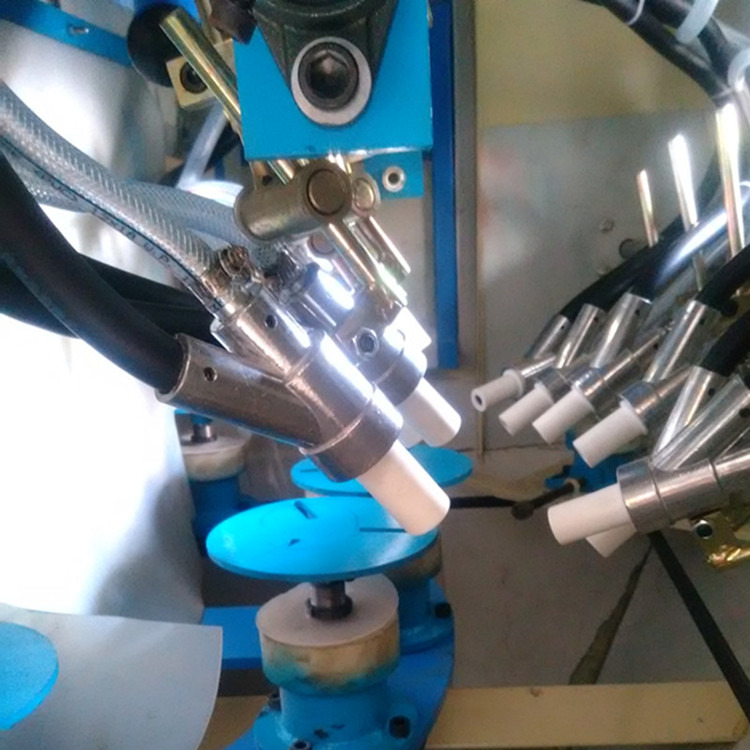

3.效果好：喷枪组采用固定结构，可调节喷射距离、角度以达到较佳喷砂效果。

4.效率高:喷枪数量8支，单个产品4支喷枪同时进行喷砂工作，共2个工位同时进行喷砂作业，各工位针对单个工位进行表面的喷砂加工。喷嘴口径φ8mm喷枪可根据工件加工需求启动相应喷枪，喷枪安装角度，距离可调整

5.环保:本机采用半密封式作业，设置有进料舱门与出料舱门，工件装卸平台位于进出舱门中间，大大提高工件的装卸效率，进出舱门均由气动装置

控制开关门，所有动作有机同步，确保机器工作稳定。并配有滤芯式集尘器，能将清理过程中产生的所有粉尘进行储存，固本机不产生任何环保不达标指数。

四、机器特点

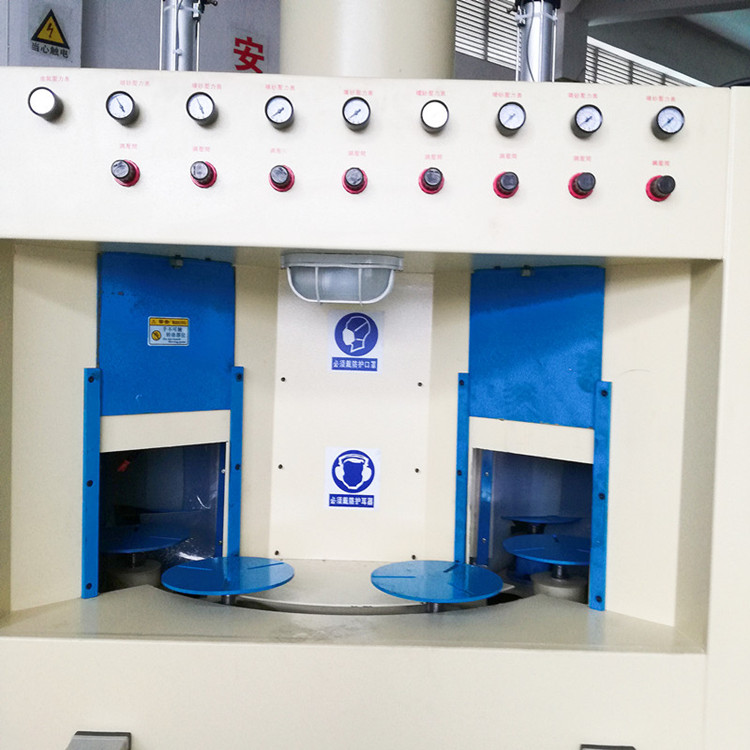

1.大转盘间歇回转，小转盘公转，多工位同时加工；

2.喷枪组可水平、垂直移动，亦可多角度摆动；

3.喷砂时间可调节；

4.可设定人机介面控制。

适用范围：

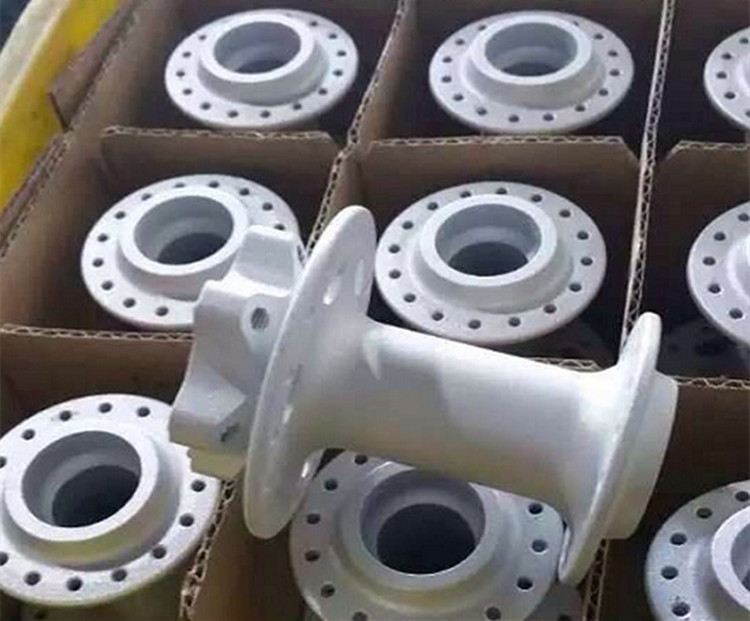

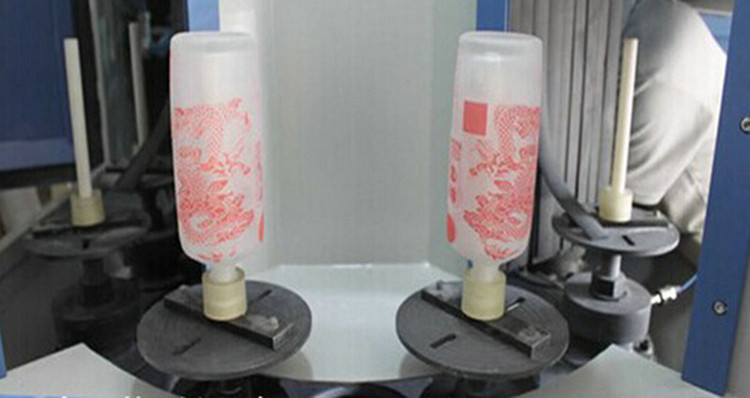

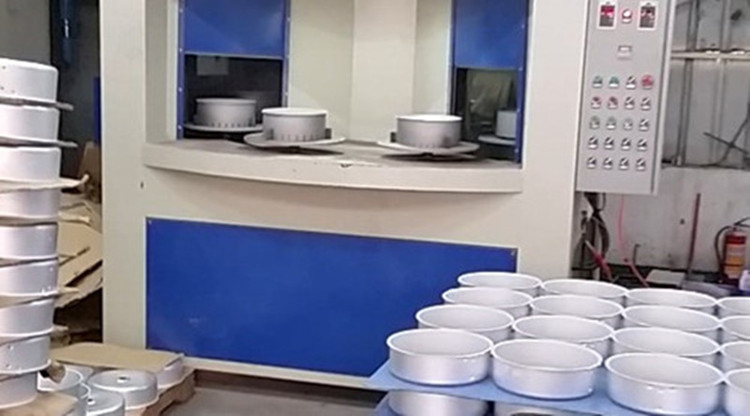

适用于盘类、圆柱体及多边体工件的批量生产，如：电饭煲、发热盘、气缸、瓶体、树脂工艺品、CD外壳、相机外壳等多种产品的喷砂加工,玻璃、陶瓷等酒瓶的表面方案、图案雕刻及雾化处理效果。可按客户需要定做（喷枪数量、机器尺寸等都可根据客户需求量身定做）
