加工定制：是

品牌：其他

型号：TLX

测量范围：0-500

外形尺寸：1250*1280

系统构成详情

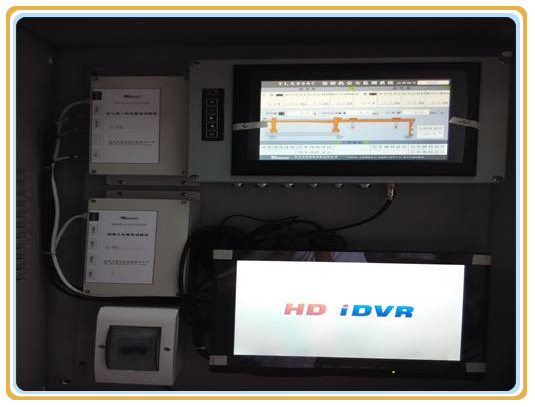

1.       主机柜

◆内部集成主机、主机、显示器、硬盘录   像机、视频监控显示器



 2.       主机

◆工作电压: 11－36VDC    系统误差：≤±5%

◆显示误差：≤±5%       控制误差：≤±5%



 3.显示器



◆分辨率：1024×768

◆颜色：65K（65536色）

◆背光亮度：300nit

4.天车纵横移传感器、高度传感器、整机纵横移传感器

 ◆传动比：1:13～960

 ◆重复定位精度：记忆凸轮的转角误差不大于0.005rad( 0.3°)

5.风速传感器

 ◆启动风速0.4-0.8m/s

 ◆分辨率0.1m/s

6.吊重传感器



◆精度等级：0.05

◆灵敏度：1.0±0.005mV/V

◆输入阻抗：750±20Ω

◆输出阻抗：702±2Ω

◆绝缘电阻：≥5000MΩ

◆安全过载：150％F.S.



7.水平度、支腿倾角传感器



◆高抗振性能>3500g

◆分辨率0.05°



8.视屏监控摄像头





◆成像器件：1/4英寸 SHARP SuperHAD

◆分辨率：500（水平）×582（垂直

◆镜头参数：可选配3.6mm和6mm镜头

◆照度：F1.2时，0Lux

◆水平清晰度：420TVL



9.硬盘录像机

◆视频输入：4路，BNC接口，1.0Vp-p，75Ω

◆视频输出：1路，BNC接口，1.0Vp-p，75Ω，1路VGA输出，1路HDMI输出

◆音频输入：1路RCA音频输入

◆音频输出：1路RCA音频输出

10.视频监控显示器

◆色彩类型：彩色

◆屏幕尺寸：15英寸

◆屏幕类型：宽屏 16:9（宽屏）

◆背光类型：LED

◆响应时间：5ms

◆可视角度：170°/160°

◆显示色彩：16.7M
