品牌：其他

型号：TTD041FVO

线芯材质：裸铜线

电压等级：中、低压电力电缆（35千伏及以下）

绝缘材料：油浸纸绝缘电力电缆

芯数：

护套材质：

电线最大外径：

绝缘厚度：

标称截面：

用途：

产品认证：CCC

物料编号：

净重：

额定电压：

颜色：

每卷长度：

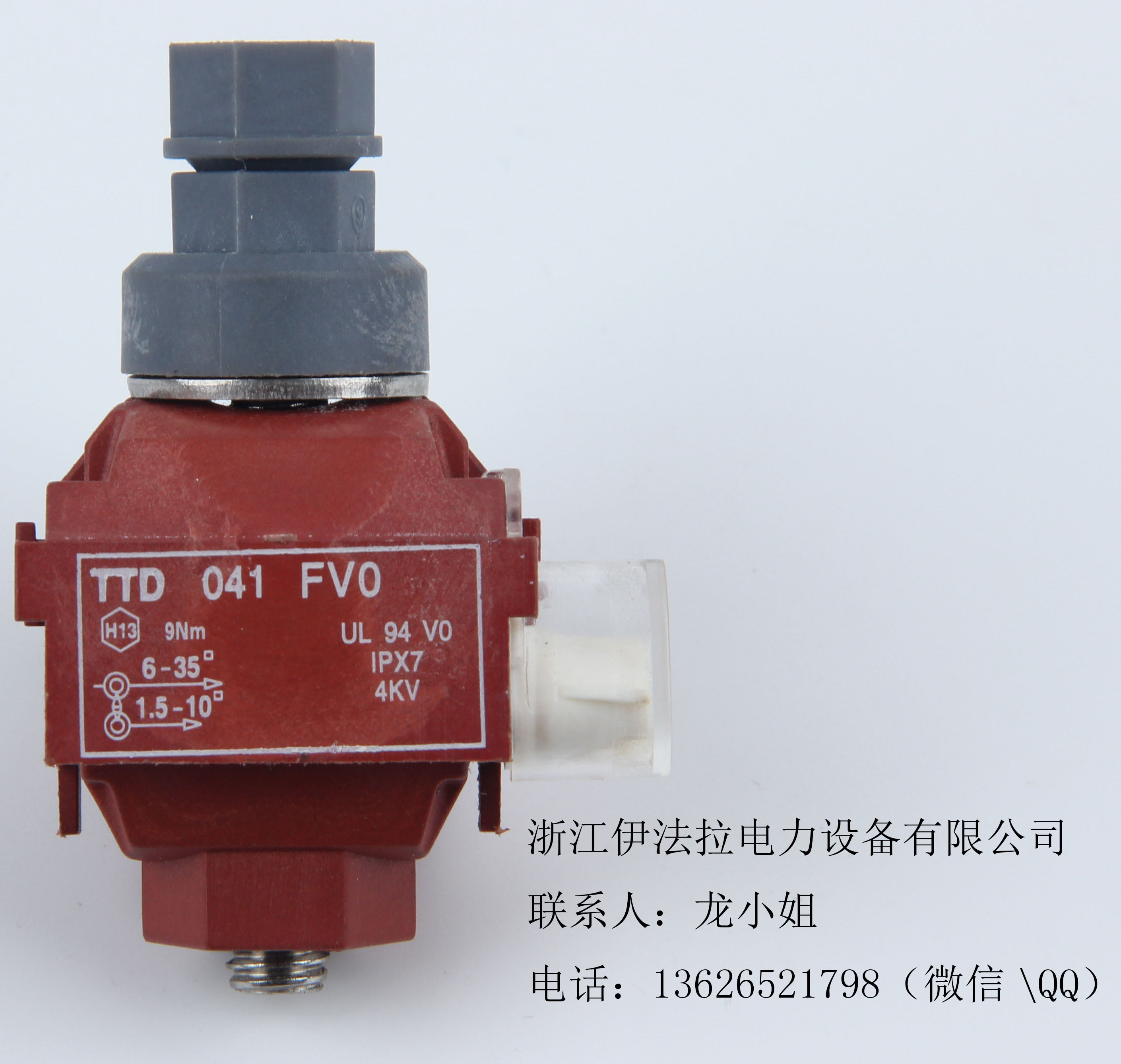

耐火阻燃绝缘穿刺线夹

*用于建筑配电系统绝缘电缆支接、低压架空绝缘电缆连接、低压绝缘进户电缆支接、路灯配电系统等。

*主线：绝缘铜和铝。

*支线：绝缘铜和铝。

*可带电或停电作业。

*穿刺线夹主体采用***，抗机械变化和气候变化的绝缘材料制成。

*配有紧固力矩螺母的螺钉经抗腐蚀处理，力矩螺母使安装更简便、安全、快捷，其恒定穿刺压力可确保电缆连接达到电气效果。



耐火阻燃绝缘穿刺线夹选型表

型号	主线（MM²）	支线（MM²）	电流（A）	螺栓		力矩螺母
				数量	H(MM)
TTD041FVO	6-35	1.5-10	86	1*M8	13	F1309
TTD051 FVO	16-95	1.5-10	86	1*M8	13	F1309
TTD101 FVO	6-50	2.5（6）-35	200	1*M8	13	F1314
TTD151 FVO	25-95	2.5（6）-35	200	1*M8	13	F1314
TTD201 FVO	35-95	25-95	377	1*M8	13	F1318
TTD251 FVO	50-150	25-95	377	1*M8	13	F1318
TTD281 FVO	50-185	2.5（6）-35	200	1*M8	13	F1318
TTD401 FVO	50-185	50-150	504	2*M8	13	F1720
TTD431 FVO	70-240	16-95	377	2*M10	17	F1725
TTD451 FVO	95-240	95-240	504	2*M10	17	F1725
TTD551 FVO	120-400	95-240	679	2*M10	17	F1737
