品牌：ELITECHIP

型号：EC1062-242C

类型：单片机

封装：SOP

功率：4.5V

特色服务：量大从优

批号：0242

一、功能说明:                ECH1062-242C

      CMOS工艺技术，低功耗。采用高电压工艺，工作电压范围宽，抗干扰能力强。工作电压2.4V—6.8V。可直接用6V电池。

可设定时间为：

8小時ON~ 16小时OFF   (H8接VSS)

6小時ON~ 18小时OFF   (H6接VSS)

5小時ON~ 19小时OFF   (H5接VSS)

4小時ON~ 20小时OFF   (H4接VSS)

无定时一直工作         (H24接VSS)

24小时循环工作的专用定时 IC。

两路输出，LED1为柔和模式蜡烛闪，LED2为工作常亮。

定时蜡烛灯选用单排3档开关，同时可进行2个定时状态，当开关置于所选择二档定时中一档时，上电工作；如果开关置于OFF时，上电不工作。工作过程中，开关可以改变工作状态：工作和不工作。

(在上电的情况中，当改变定时选择端时，重新计时）

KEY是ON/OFF 按键可控制IC的开和关

测试方法选用1小时闪一次来测试，频率大约在2Hz

TIME接地是快速测试，断开是正常模式

（测试时： 常亮I0口，蜡烛闪IO口 ，快速测试模式一样）

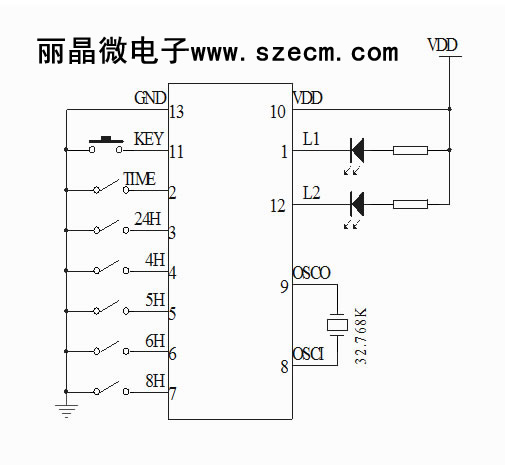

二、参考电路图:

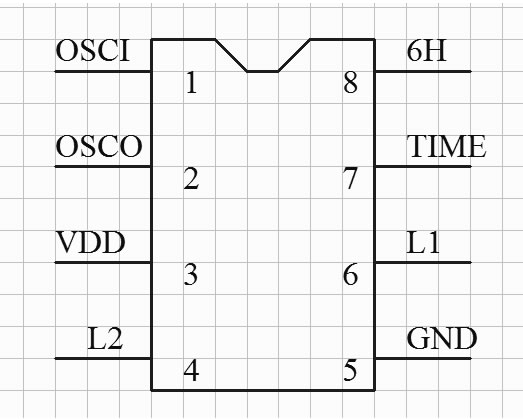

封装脚位图
