品牌：ELITECHIP

型号：DEA1 / 7436

类型：单片机

封装：SOP

功率：5V

特色服务：量大从优

批号：7436

      DEA1 / 7436   4小时定时器功能说明

1. 输入220交流转直流电压5V，

2. 共两路指示灯输出，一路蓝色灯，一路红灯，上电不工作。

3. 1个按键控制开关和工作模式，OFF时按下按键开始工作，计时4小时，工作中间转换LED模式，不改变定时时间，时间到自动停止工作。共3段模式，蓝色灯/红灯/OFF。

按第1下蓝色灯亮，蓝色灯亮时，第2脚推可控硅，可控硅带动发热丝，功率25W。

按第2下红灯亮，红灯亮时，第2脚推可控硅，可控硅带动发热丝，功率50W。

1. 按第3次停止工作，重新触发重新计时4小时。

2. 两灯分别工作时，发热丝功率不同，由输出脚占空比控制。

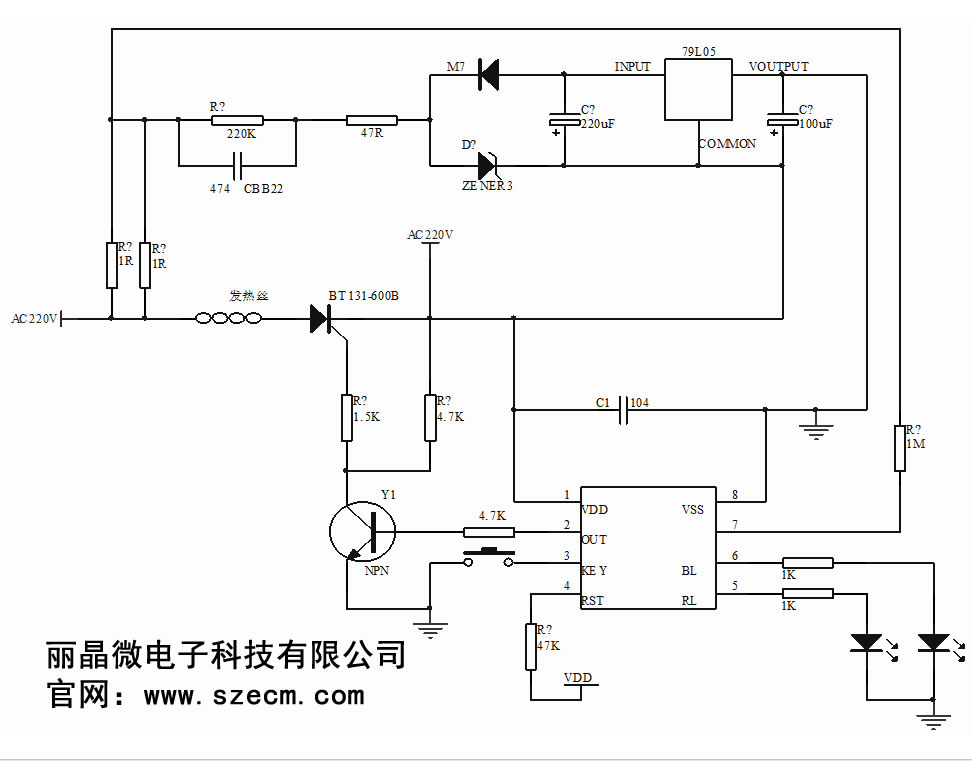

6、参考电路图：
