品牌：其他

型号：ZSK-16C

连接形式：法兰

主体材料：碳钢

公称通径：50-500

适用介质：水

密封形式：硬密封型

标准：国标

外形：大型

流动方向：单向

驱动方式：手动

零部件及配件：配件

用途：截止

压力环境：高压

工作温度：低温

类型(通道位置)：二通式

规格：50-500

一、适用范围
      该产品主要应用在两相流输送的管路上，广泛应用于矿山、煤炭、化工、电厂等颗粒物料的浆体输送中，特别适用于中高压浆体管道输送上。
二、技术特征
    型    号：ZSK(通径mm)—(压力MPa)
    公称通径：100-500mm
    公称压力：1.0-6.4Mpa
三、结构特点
      由闸板和左右密封板，组成了三片式动密封副，使阀腔容积减少到几乎为零。因此，***解决了颗粒泥浆阀及其它老式的矿浆阀，由于矿浆沉积造成开、关不到位及穿孔、拆装不便等问题。同时也减少了过流部件的磨蚀，并具有良好的开、关密封性，全部易损件都集中在这三片板上，当需要更换其中零件时，只要拆开上阀板，便可随时更换，解决了颗粒泥浆阀闸板穿孔，零件损坏后拆装不便的问题。根据压力不同，可选用手动、电动。

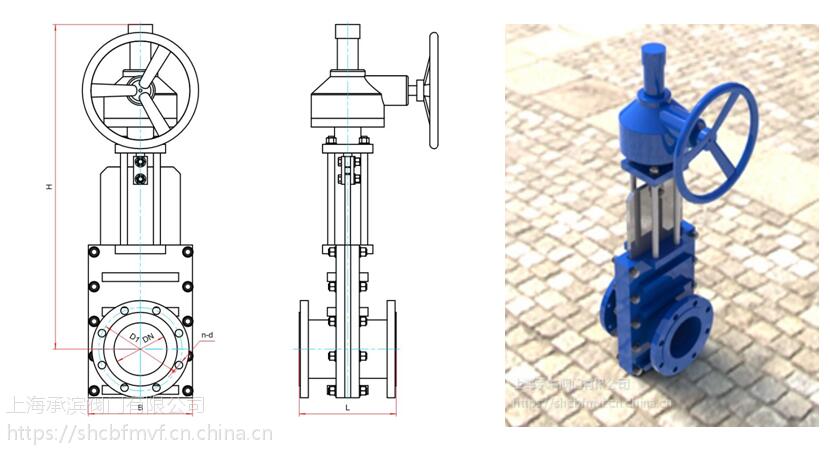

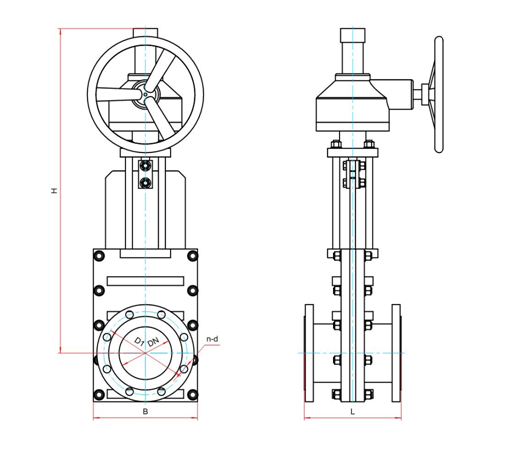

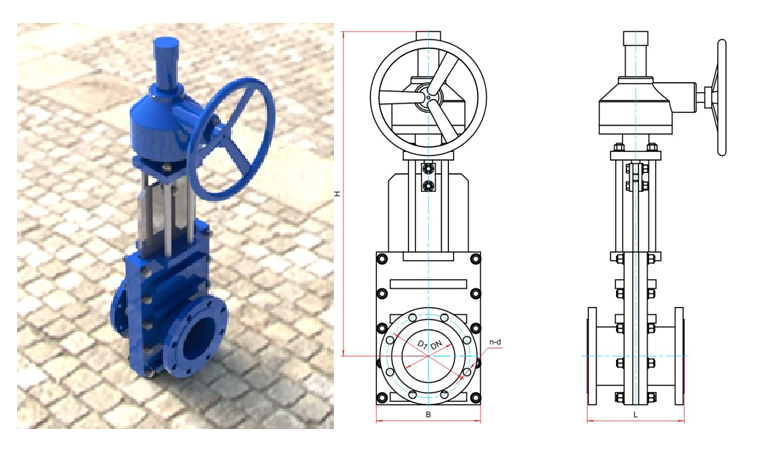

主要外形尺寸和连接尺寸(PN16)





DN	L	D	D1	n-d	B	H
50	200	165	125	4-Φ18	180
80	250	215	180	8-Φ18	220
100	300	245	210	8-Φ18	230
125	325	280	240	8-Φ22	270
150	350	335	295	8-Φ22	300
200	400	405	355	12-Φ22	360
250	450	460	410	12-Φ26	420
300	500	520	470	16-Φ26	480
