品牌：其他

型号：SG-50KVA

铁心形状：E型

电压比：1.732

电源相数：三相

额定功率：40KW

防潮方式：开放式

冷却方式：其他

冷却形式：干式

频率特性：中频

绕组形式：三绕组

铁心形式：心式

外形结构：立式

效率(η)：98%

440V变380V变压器 460V变380V变压器 415V变380v变压器 480V变380V变压器，600V变380V变压器 技术咨询刘生

变压器采用进口***冷轧硅钢片、柱式铁芯、Y/Yn联接方式，结构合理、性能好、效率高、噪声低。原、副线圈之间绝缘良好，并采用隔离，使副边的电路免受电网及外界高频电磁波的干扰。

适用范围：

适用于交流50Hz/60Hz，电压1000V以下的照明，机床电器、五金机械电子设备、各种电源、整流装置等电路中。

制造材料简介：

　　铁心材料：主要有硅钢片，变压器的质量和效率与所用硅钢片的质量有很大的关系。选用的均为B值为12000-16000的进口高磁通硅钢片。

　　绕组材料：通常有漆包线、纱包线、丝包线。一般情况下选用***耐热漆包线，导电性能和耐热性好、具有一定的耐腐蚀能力。

　　绝缘材料：在绕制变压器中，线圈框架层间的隔离，绕组间的隔离均要使用绝缘材料。一般的变压器框架材料可用酚醛纸板制作，层间用聚酯薄膜，绕组间用黄腊布做隔离。

浸渍材料：浸渍绝缘漆能增强变压器的机械强度，提高绝缘性能，延长使用寿命。公司采用甲酚清漆作为浸渍材料。

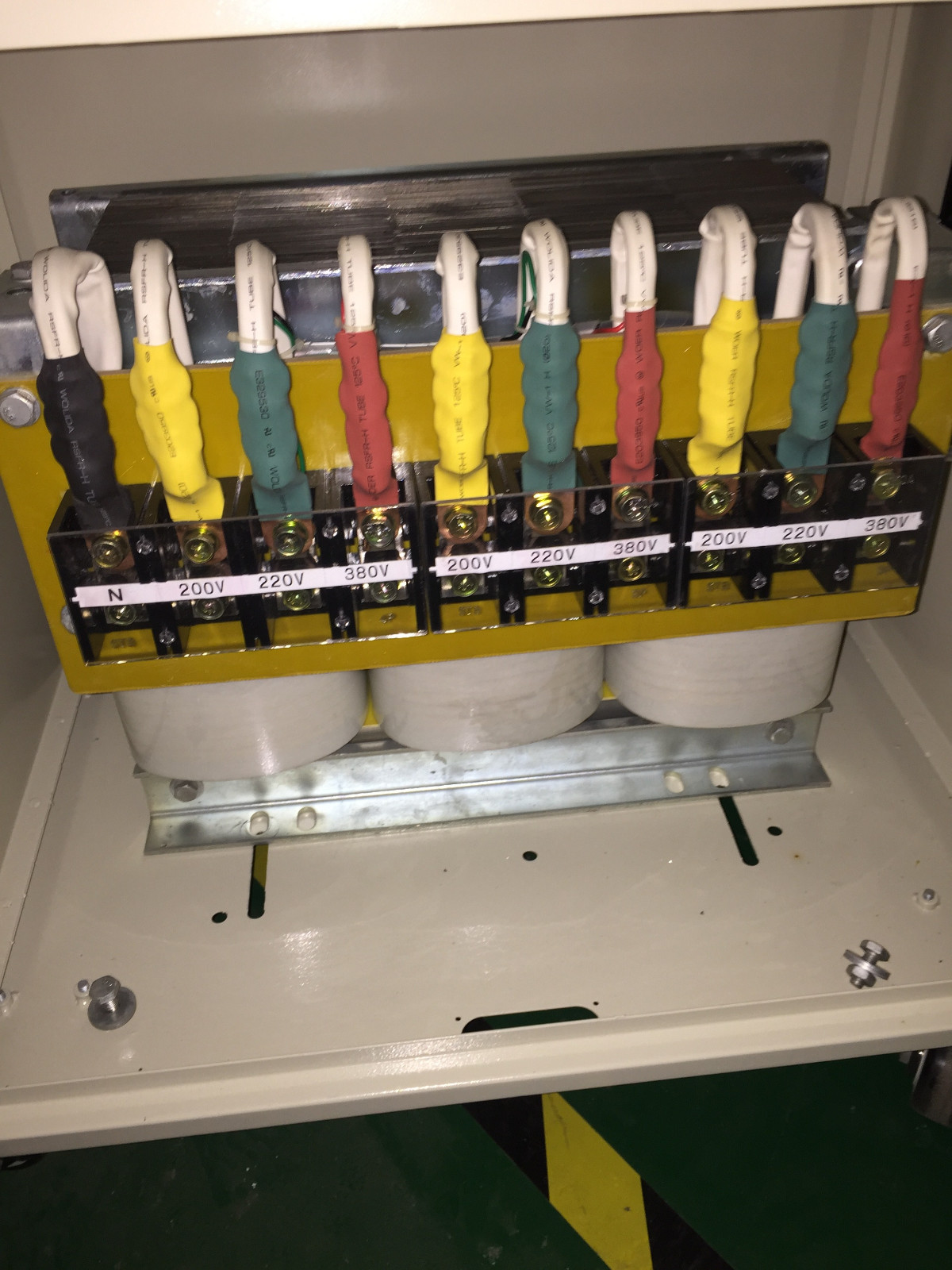

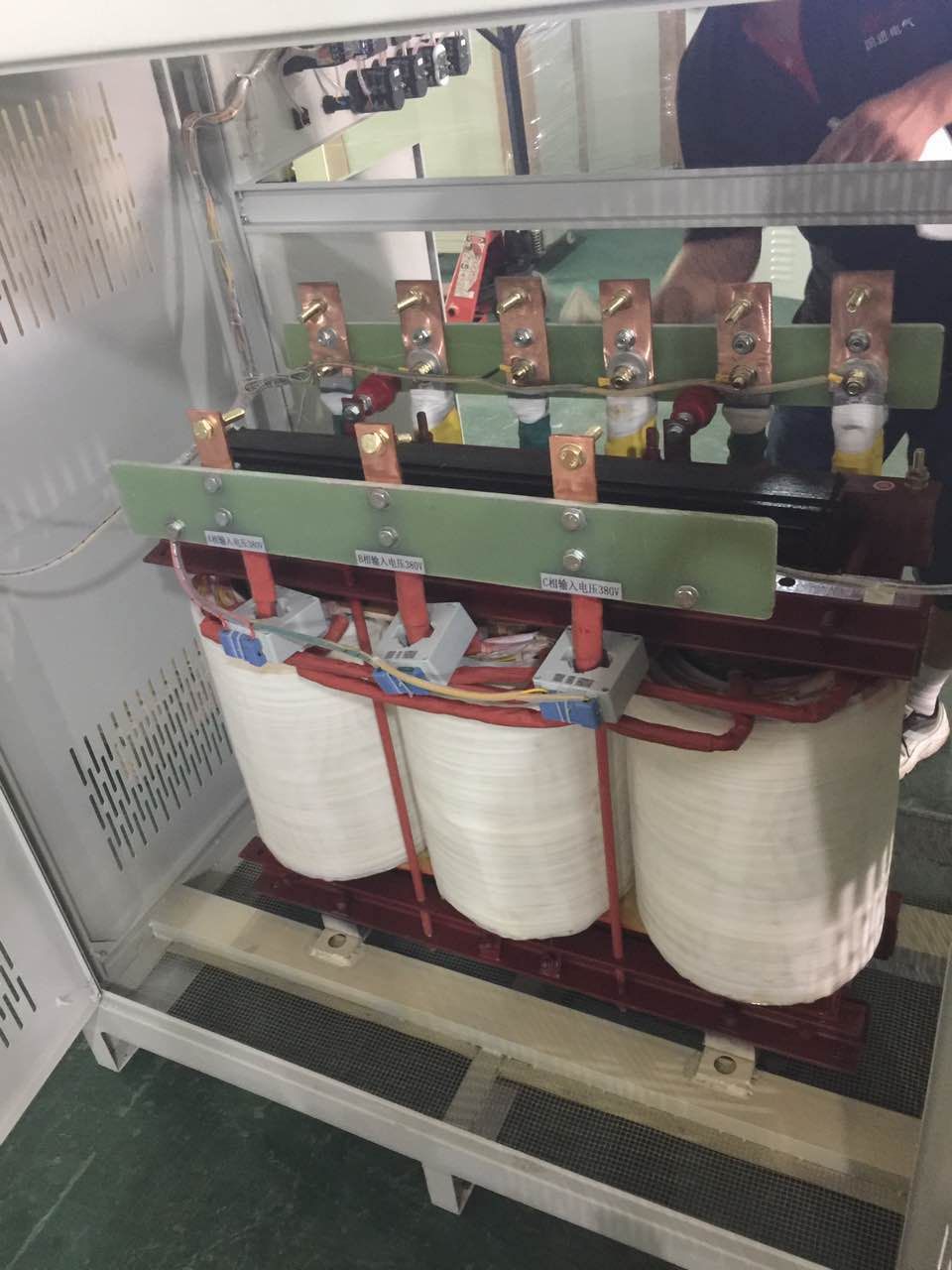

三相干式隔离变压器内部图如下：



产品特点：

1）、采用进口高磁通硅钢片，系统稳定性和可靠性强，损耗低；

2）、初级绕组和次级绕组电气完全隔离，去三次谐波和抑制各种干扰能力强；

3）、线圈整体采用VPI真空压力浸渍，再高温固化干燥，漆膜光亮均匀、不龟裂、局放≤5pc；

4）、难燃、阻燃、***、自熄、防火。在高温明火燃烧下，几乎无任何烟雾产生；

5）、产品漆膜附着力强、机械强度高、具有优异的耐潮湿、盐雾、灰尘能力,适合在高度污染环境下运行；

6）、绝缘层极薄且均匀，短时过负荷能力极强，可120%长期过负荷、140%过负荷3小时；

7）、噪音低、具有过流、过载保护，适用负载广泛、能承受瞬间超载、可长期连续工作。

三相干式隔离变压器的规格参数如下：

规格型号	输入电压	输出电压	额定电流	额定容量	重量	外形尺寸
SZG-15	380	220	39	15	140	360X550X550
SZG-20	380	220	53	20	160	360X550X550
SZG-30	380	220	79	30	230	600X450X650
SZG-40	380	220	105	40	260	600X450X650
SZG-60	380	220	158	60	350	710X520X710
SZG-100	380	220	262	100	500	800X600X810
SZG-150	380	220	394	150	750	850X650X900
SZG-200	380	220	525	200	850	850X650X900
SZG-250	380	220	656	250	950	950X700X1000
SZG-300	380	220	787	300	1100	950X700X1000
SZG-350	380	220	919	350	1300	1050X750X1100
SZG-400	380	220	1050	400	1400	1050X750X1100
SZG-500	380	220	1312	500	1600	1100X800X1200
SZG-600	380	220	1575	600	1850	1200X850X1300
