品牌：ELITECHIP

型号：D5F1/61FE

类型：单片机

封装：SOP

功率：2.2-5.5V

特色服务：量大从优

批号：004

    一、功能应用：

  8档调光5分钟延时IC芯片

8档分钟延时IC芯片，芯片型号D5F1/61FE，定时芯片工作电压2.2-5.5V,芯片抗干扰能力强，输入电压电源可用干电池，充电锂电池，DC电源等。当用锂电池时，充电有两路指示灯，分别是充电指示和充满指示，充电带有过充、过放保护功能。

这颗定时IC，定时时间有5分钟、6分钟、7分钟、8分钟、9分钟、10分钟、11分钟、12分钟8档时间，时钟振荡采用外部接32.768KHZ晶体振荡，计时精度高，误差极小。计时时间模式，外接开关选择，比如当接通5分钟脚时，就计时5 分钟，以此类推。当计时时间到，重新接通电源重新计时工作一遍，当在某档计时模式下工作时，转入下一档，则直接计时为下一档的时间。

定时器芯片输出推动继电器，IO 口电平输出，当接通时IO 输出低电平，计时时间到IO输出转为高。这款定时IC 芯片采用松翰单片机作为母体，抗干扰性强，稳定性高，功能强大，被广范应用于各类小家电控制系统的生产应用。

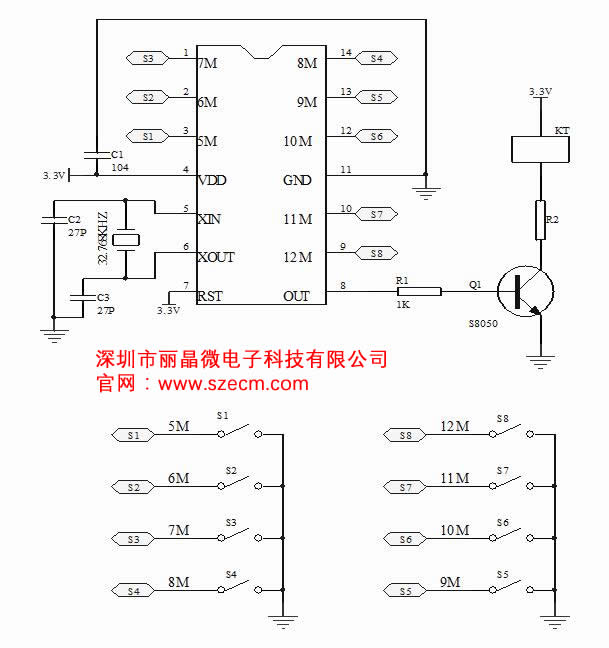

二、参考电路图：
