型号：DN100

品牌：万泽锦达

加工定制：是

规格：DN100

材质：球墨铸铁

表面处理：烤漆

类型：球墨

公称通径：108

紧固直径：108

适用范围：高压钢管

卡箍也称为快卡，快接，快速接头，物如其名连接速度快，使用起来方便，美观，占地小。

打个比方，比如第一种沟槽卡箍，提前买一台沟槽机在钢管上滚出沟槽，两管对其，橡胶垫对中，卡箍外卡卡好，螺丝拧上，即可完成连接。看我说的那么简单，其实用起来比我说的简单的多！

详询：        QQ:107

所谓美观，没有焊接点，占地小，适用些不能电焊，氩弧焊的矿井，施工比较严格的地方。不说使用如何，光看着就有一种赏心悦目的感觉。

第二种，焊接卡箍，焊接卡箍分别有三种，短管式、钢环式，还有承插式也就是常说的喇叭口。各这三种卡箍呢个有千秋

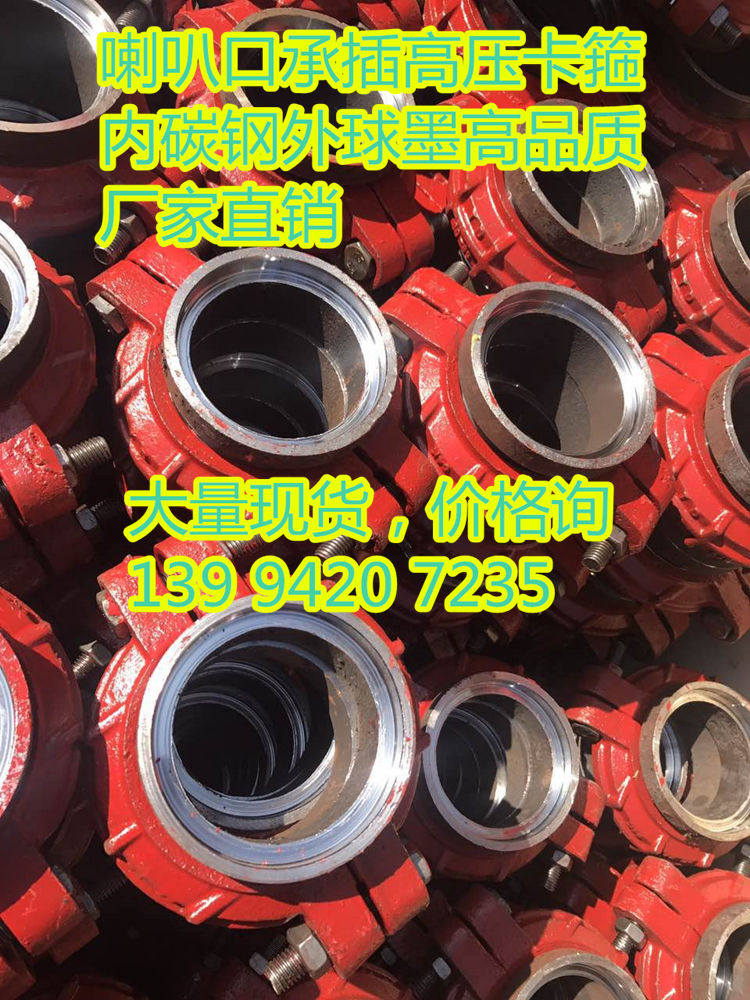

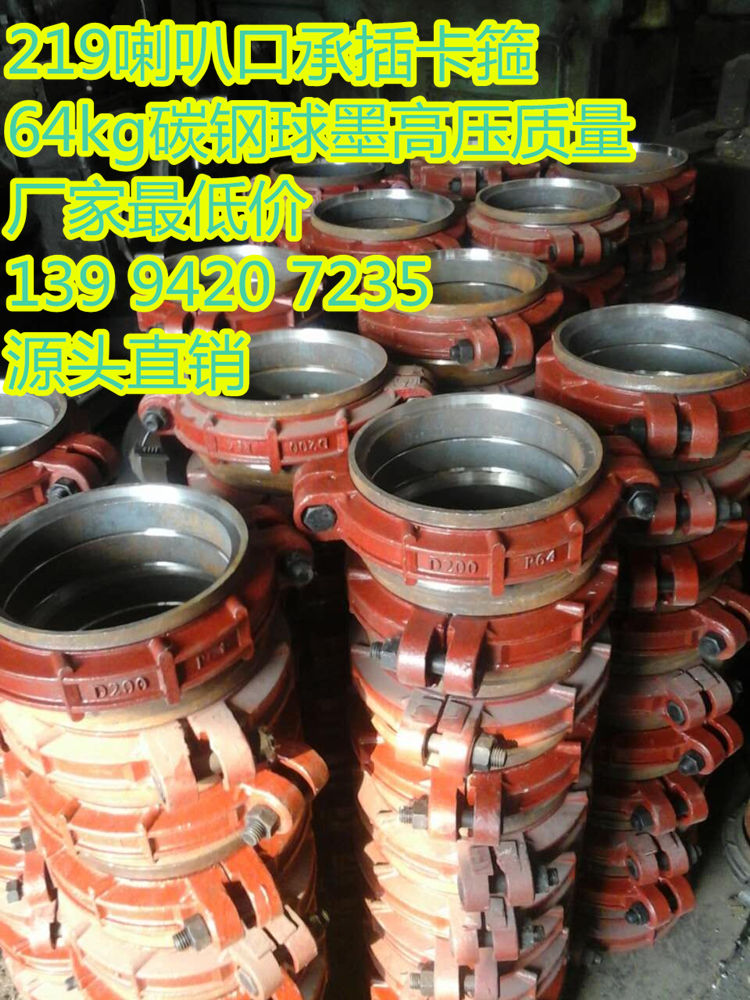

先说这承插式，有分四个部位。

一、两个内部钢卡这个内部钢卡让我说是什么样的我还真说不出来，您要是需要请询简世凯：

二、橡胶垫，具体橡胶垫材质呢这边属于违禁词有屏蔽还是询简世凯：

三、外卡，外卡的话三种卡箍的外卡都是一个样，也就是公斤压力不同外卡也有所不同，下面有图片，咱还是看图片吧。

四、螺丝螺母两套长度也随着型号压力不同也长度不同，粗细也不同。使用的时候钢管直接插喇叭口里焊接，外部看不到焊接痕迹适用于要求比较严格的施工地。

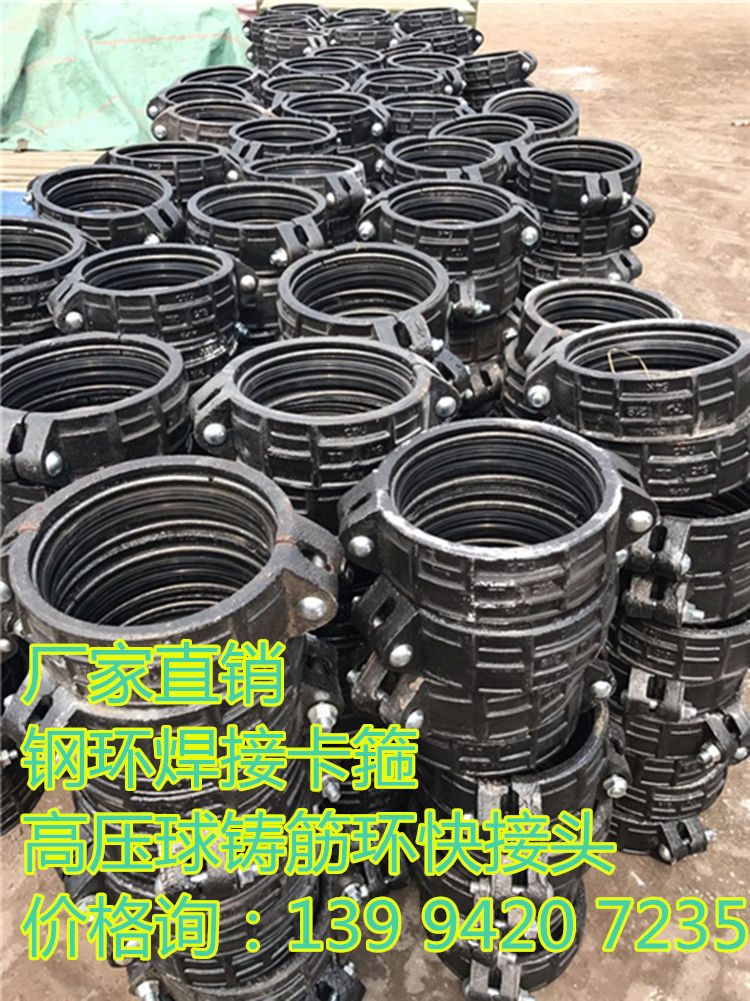

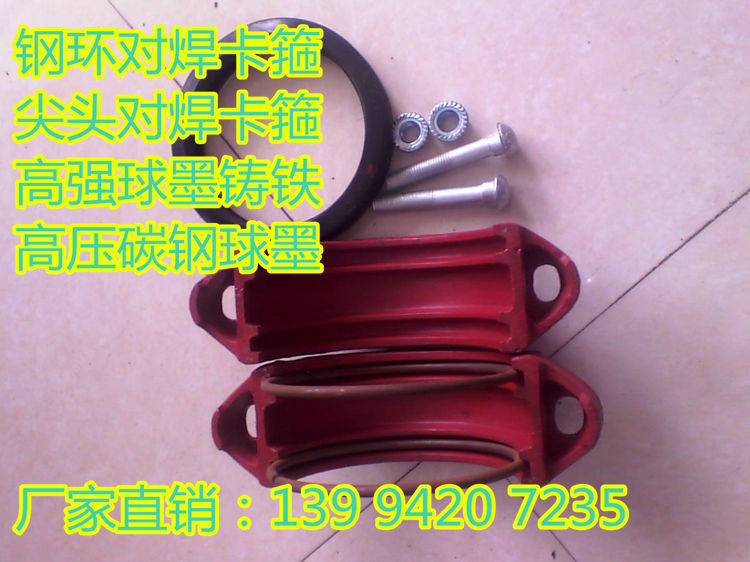

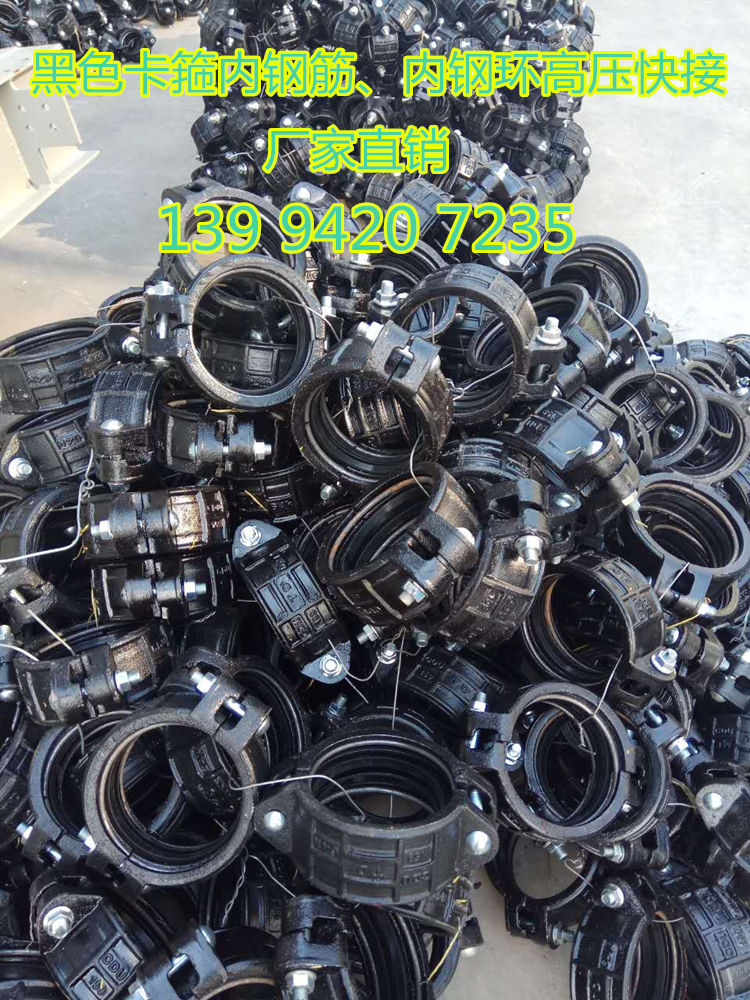

钢环式，也是四个部位，外卡、胶圈、螺丝、不同的就是内部的钢环，钢环拆下焊接钢管外部看不到焊接痕迹。

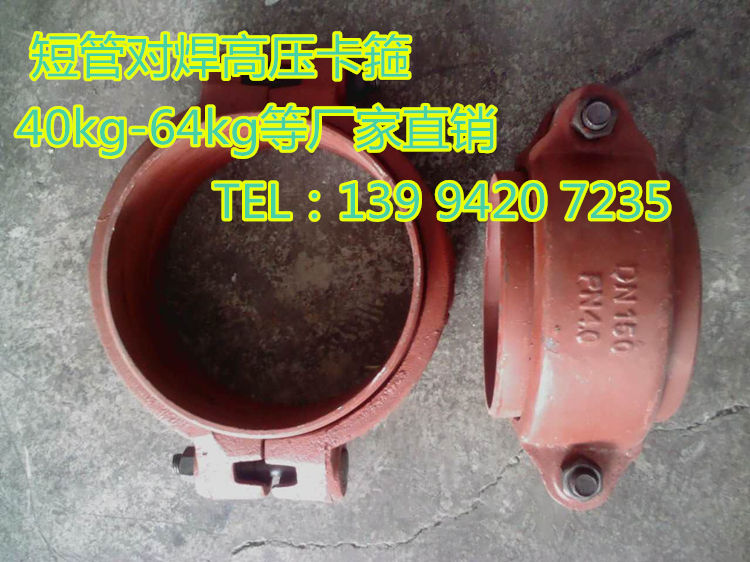

短管式，也是四个部位，外卡、胶圈、螺丝、不同的就是内部的两个短管，短管拆下焊接钢管省得买沟槽机，焊接即可。

说了那么多，是不是没感觉到哪些地方是优势的地方？错！

它们全部的共同点就是适应性强、经济实用、安装快捷、寿命长、重复利用率高等特点更显突出。

法兰之类的连接管道，要事先焊接好，然后每一片法兰都有四到

诚心期待您的来电！  QQ：107

【品  名】卡箍、喉箍

【品  牌】万泽锦达

【别  名】喉箍、卡箍、快装卡箍，

【材  质】201，304，316

【工  艺】数控冲压

【规  格】DN50-DN1200

【荣  誉】《ISO9001-2000质量体系管理认证》《中国质量技术监督局-***质量检验合格产品》厂家***：



公称直径DN	钢管外径D	间隙h	允许偏转角	A	Max~Min	螺栓规格	重量KG	公称压力MPa	Max~Min
40	48	5	2°	65	85~80	M10*50	1.25	4.0	85~80
50	57	6	3°	65	88~82	M10*50	1.50	4.0	88~82
70	76	6	3°	68	90~84	M10*60	1.80	4.0	90~84
80	89	6	3°	68	90~84	M10*60	2.25	4.0	90~84
100	108-114	8	4°	72	92~84	M10*80	2.88	4.0	92~84
125	133-140	8	2°	75	92~84	M14*80	3.50	4.0	92~84
150	159-165	10	3°	78	94~84	M14*90	4.65	4.0	94~84
200	219	12	4°	80	96~84	M14*100	7.60	2.5/4.0	96~84
250	273	12	3°	80	98~86	M16*100	11.2	2.5/4.0	98~86



优点：

1快速：不需焊接和再镀锌，安装速度比法兰连接的管件快3倍以上。

2简易：它比法兰轻、锁紧机械设计巧妙，螺栓数量少，无需对孔对锁。

3可靠：该卡箍、垫圈与管端沟槽系全圆周压紧，其管端拉力强度大，试验压力达4.2MPa，温度－30℃～100℃，真空度可达0.08MPa；垫圈设计为C型，能形成三重防漏，管内压力越大，密封越好；垫圈可因流体介质、管材、温度来进行合适的选择密封圈材质。

4隔振吸震： 因管末端有间隙可有效地隔断噪音及振动的传播，热胀冷缩时管路亦不受影响；密封垫圈也可吸收噪音及振动。

5经济安全便于工程预算，较法兰式连接节约总工程费用的20％，施工无需电源、氧气、明火。厂家***：

6零污染：因原件安装不存在焊渣和破坏镀锌层与涂塑层的问题，故可确保管道畅通。连接后的管路尤其消防喷淋系统不会因其他方式的连接而产生锈蚀堵塞管路中的设备、喷淋头等。

7占据空间少：

起连接密封作用的沟槽连接管件主要有三部分组成：

密封橡胶圈、卡箍和锁紧螺栓。位于内层的橡胶密封圈置于被连接管道的外侧，

并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。厂家***：

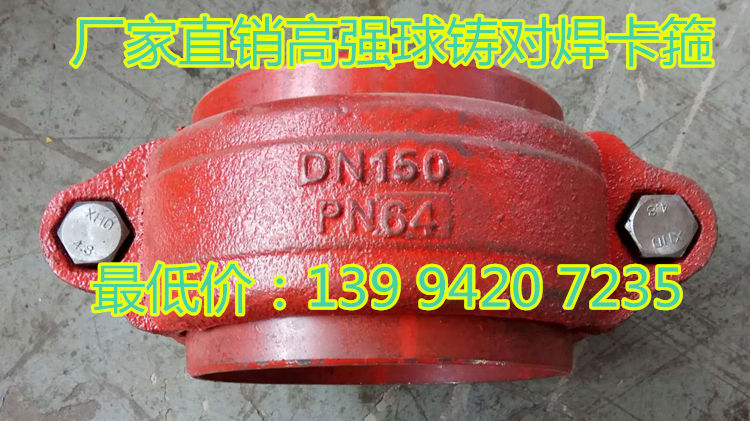

下方见产品图：



缺点：

由于沟槽卡箍连接的特点，卡箍连接处的强度低于焊接强度，并且卡箍位置的管道存在两个游离端，故连接处是管道薄弱的环节。在施工过程中能否在管道外壁上加工合格的沟槽，是沟槽卡箍连接的关键之一，否则可能会造成接口漏水，甚至滑脱事故。对此进行管道滚槽要严格按照规范进行，
　　
　　施工中应注意问题
　　镀锌钢管沟槽卡箍连接***技术规范及施工验收规范相对滞后，给施工、监理造成困难。滚槽质量好坏，是影响卡箍连接的关键因素，施工中应该严格按照规范进行施工。沟槽卡箍连接目的是为保护镀锌层，在滚槽过程中会对镀锌层产生破坏，加速了管道的腐蚀，应该加以保护。沟槽卡箍连接具有***柔性，防止管道在试压过程接口变形，管道支架布置要合理。
　　尽管沟槽卡箍连接在实际使用中存在***的问题，但是其优越性也是显而易见的，施工方便、效率高、无明火等优点。随着技术的不断完善，沟槽卡箍连接将在实际使用过程中不断推广使用。
