YKG-5018高压开关机械特性测试仪 高压开关磨合试验台

  • 价格面议
  • 供应总量:50台
  • 产品名称:YKG-5018高压开关机械特性测试仪 高压开关磨合试验台
  • 产品品牌:意联
图文详情
评价

基本信息

品牌:其他

型号:YKG-5018

加工定制:是

测量范围:0-2000μΩ

尺寸:无

电池种类:无

测量精度:0.01m/s

电源电压:0—220V(≤10A)

用途:测试只有合闸/分闸信号没有分闸/合闸信号的断路器

规格:1台

详细说明

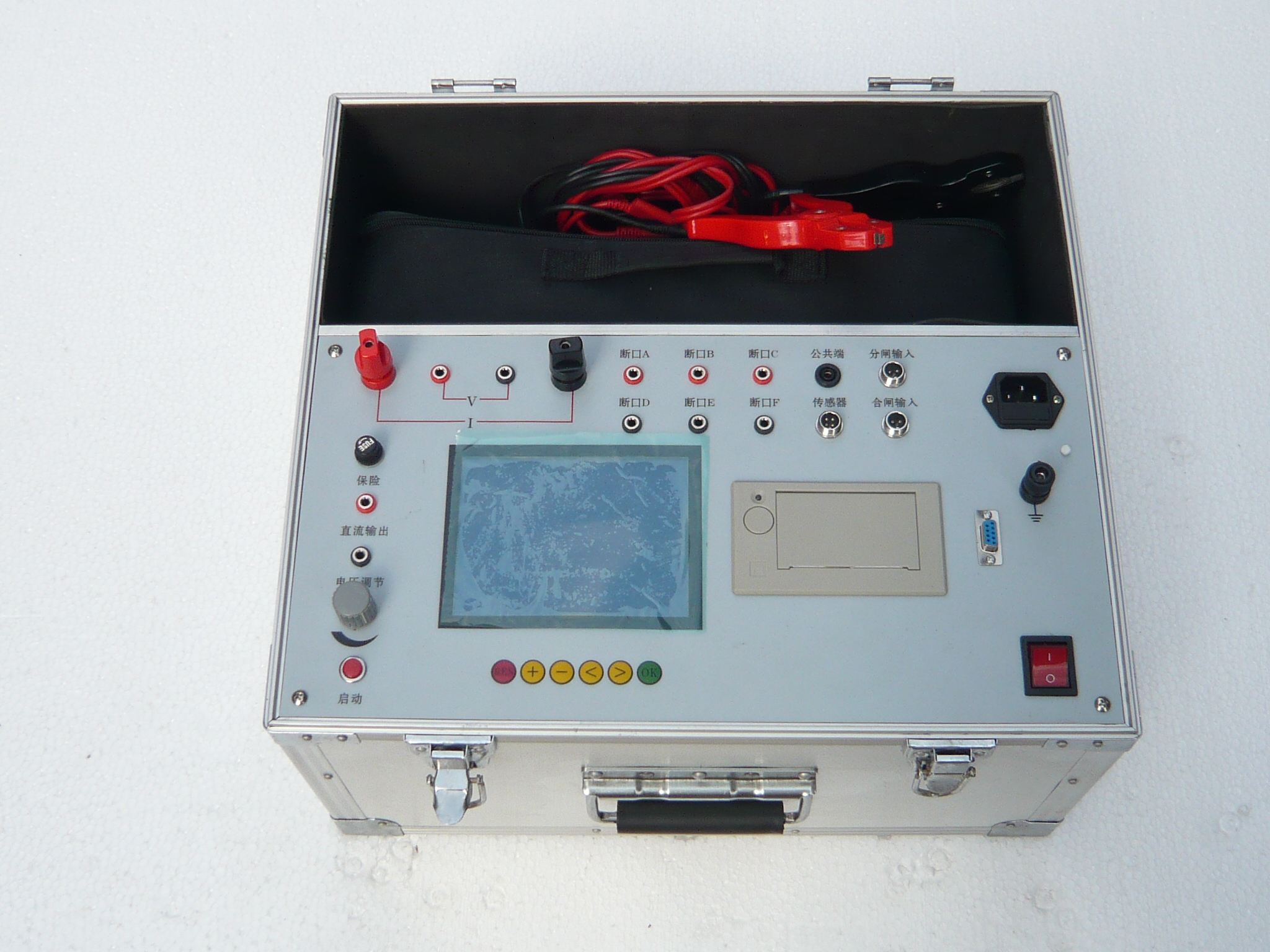

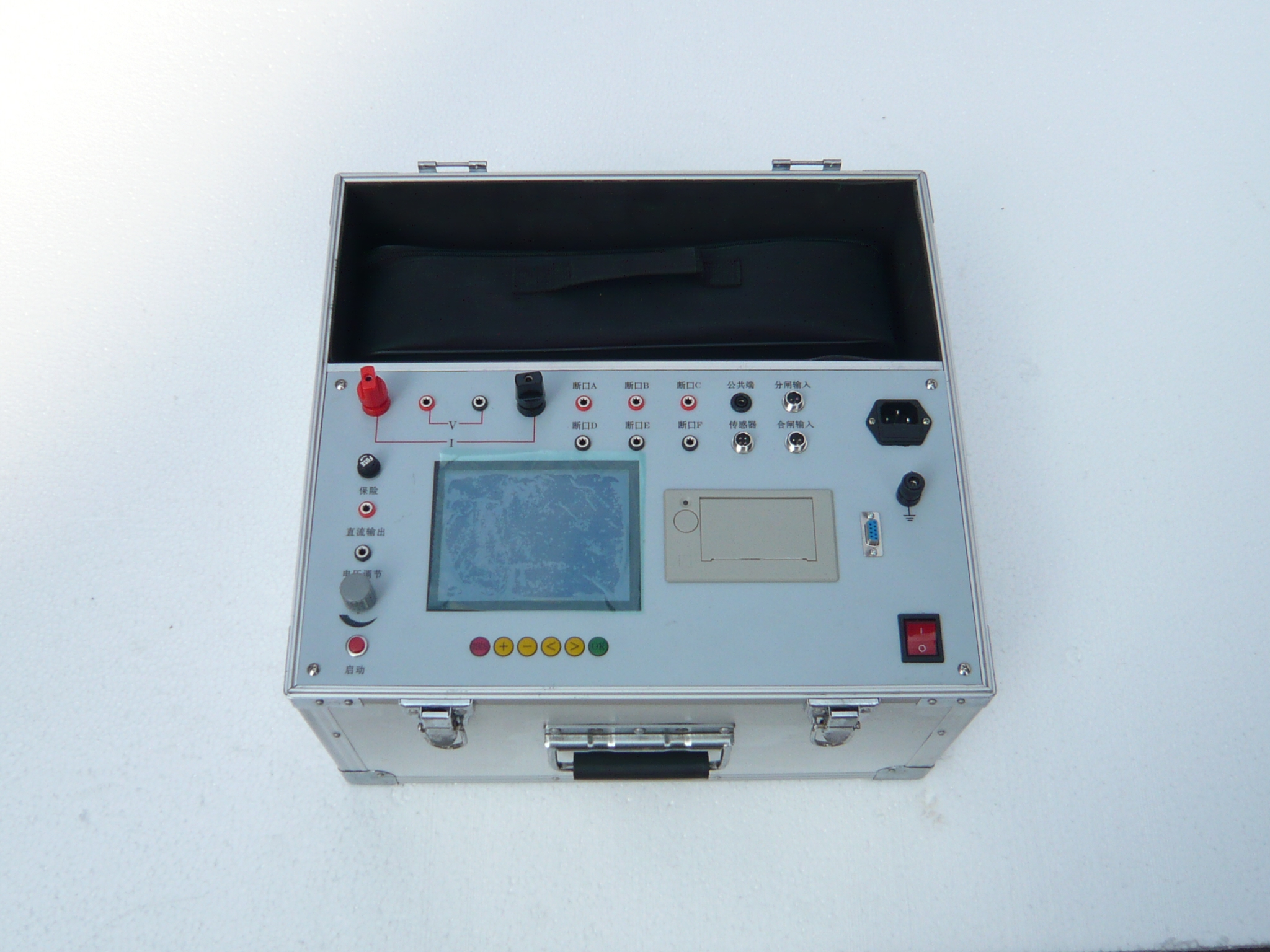

YKG-5018高压开关综合测试仪    高压开关机械特性测试仪  高压开关磨合试验台

高压开关动特性测试仪      断路器机械特性测试仪

出品单位:陕西意联电子科技有限公司

一、 仪器简介

YKG-5018高压开关测试仪***性的采用CPLD存贮转鼓式采样技术,汉字液晶显示结果并可打印输出测试曲线、测试参数,YKG-5018高压开关测试仪,充分考虑到用户使用方便,部分不同型号国内***内置了开关操作电源,回路电阻测试仪。一台仪器相当于三台仪器的功能。具有RS232/USB接口可以连接电脑。

二、 测试功能

a、开关机械特性

1、 六个断口的合(分)闸时间;

2、 主辅配合时间;

3、 动触头行程;

4、 动触头超行程;

5、 合(分)闸不同期;

6、 弹跳时间;

7、 刚合(分)速度;

8、 合(分)闸zui大速度;

9、 合(分)闸平均速度;

10、 自动重合闸无电流间歇时间及金属短接时间。

b、 低操作电压:

分(合)闸低操作电压。(相应型号)

c、 测试回路电阻。(相应型号)

D、高压开关磨合试验

三、 技术指标

1、 开关操作电源:0—220V(≤10A);

2、 同时测试断口数:≤6;

3、测量速度:不大于20m/s,精度:0.01m/s

测量行程:不大于1000mm,精度:±0.1mm

测试时间:不大于99.99s,分辨率:0.1ms

小动作同期差0.1ms ,测试六通道,测速一通道

输出显示分合闸曲线、各个断口分合闸波形。

输出方式:大屏幕液晶显示、全汉字输出,面板式打印机

4、回路电阻测试电流:100A/200A

回路电阻测试精度:±0.5%±5RDB

回路电阻测试范围:0-2000μΩ

5、低操作电压测试精度:0.1V

6、磨合设置次数 1-9999次

7、磨合时间间隔1-99S

整机特点

1、 可以实时显示开关状态

2、 自动判别、报警开关操作中的不成功操作;

3、 可以自动判断断口个数

4、 一次操作便可获得六个断口的所有测量数据;

5、 测量结果以中文方式全部显示在屏幕上,并可显示时

间—行程曲线各个断口分合闸波形;

6、 所有测量数据、曲线可打印输出;

7、 对辅触头电阻适应范围大,电阻值在20Ω~2kΩ内均可测试;

8、 抗干扰能力强,可在较强的电磁场中正常工作;

9、 可存贮30组测试数据;

10、  本仪器依据标准GB1984-89《交流高压断路器》、GB3309-89《高压开关设备常温下的机械特性试验》。

11、  采用转鼓式测速方式;

12、  可以提供供电电源(相应型号);

13、  可以连接电脑(相应机型);

14、  可以测试只有合闸/分闸信号没有分闸/合闸信号的断路器。

15、  可以测试高开的低操作电压特性。

16、  采用一箱式结构携带方便。

17、  采用虚拟仪器模式,测试功能智能选择。

18、  可以测试回路电阻。

19、  带遥控测试功能。

20、  可以进行开关磨合试验。

21、 可以电流启动测试
