品牌：其他

型号：彩涂板加强型电缆桥架

加工定制：否

别名：

用途：

电机功率：

规格：

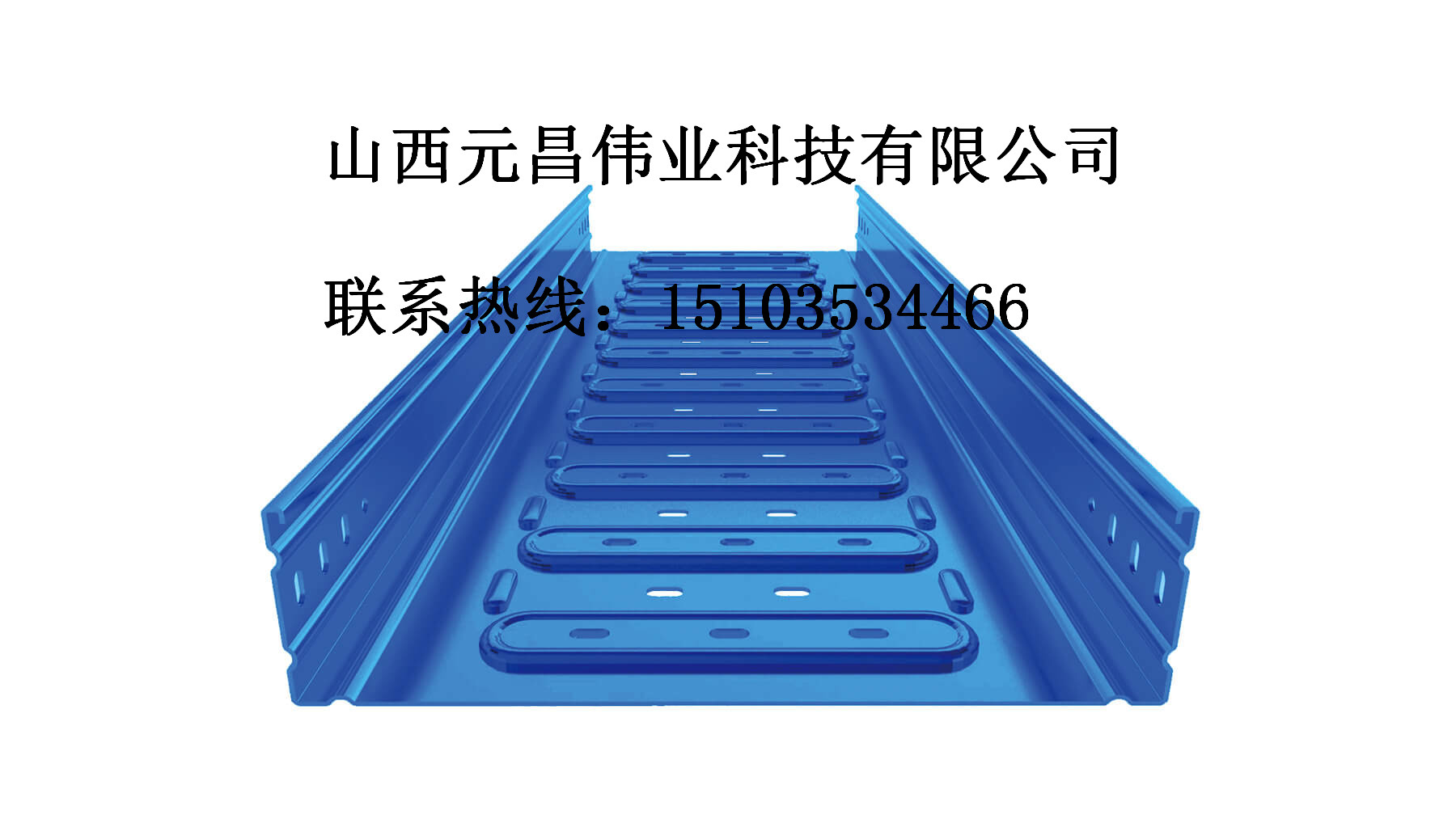

新型彩涂板加强型电缆桥架，采用彩色涂层钢板及钢带，利用块状环形加强筋工艺制作，用于电控配电行业。中国传统的桥架行业多采用热镀锌，结构呆板；色彩单一；加工速度慢，采用经减料、冲孔、折弯等工艺成型。新型彩涂板加强型电缆桥架较之传统工艺电缆桥架，存在很多优点：耐腐蚀性好、强度高、用料省、色彩多样、安装方便，收到广大客户的欢迎。

彩涂板加强型采用彩涂板加强型板成型，经过冲压特殊形状的块状环形加强筋，在同等料厚情况下承受更大的负荷。新颖的***加强筋结构，改变彩涂板加强型钢材的承力面结构，可大大降低材料厚度，增大承载力，保证正常的承载能力。

彩涂板加强型电缆桥架采用彩涂板加强型板为主要原料，大大提高了耐腐蚀性能，从而增加使用寿命。彩涂板加强型电缆桥架径中性盐雾试验可经受≥ 480h、≥ 720h 和≥ 960h 的试验后，样品表面无明显腐蚀现象。

彩涂板加强型电缆桥架色彩多样，安装方便、美观，又可根据需求采用多样的色彩，对不通的电缆配合不通的色彩，每个色彩敷设同一类型的电缆，如高压电缆、计算机电缆、通讯电缆、热电偶电缆等，方便用户平时对电缆的区别维护。

---

•

  彩涂板加强型普通槽式桥架

•

  彩涂板加强型大跨度加强型槽式桥架

•

  彩涂板加强型大跨度加强型托盘式桥架

•

  彩涂板加强型托盘式桥架-天蓝

•

  彩涂板加强型托盘式桥架-柠檬黄

•

  彩涂板加强型托盘式桥架-深红

•

  彩涂板加强型托盘式桥架-墨绿

•

  彩涂板加强型托盘式桥架-乳白


彩涂板大跨度加强型托盘式桥架

型号	A X B（mm）	L（mm）	备注
YCQ-TC	100X50	2000	可根据客户 需求定制特 殊规格尺寸 材质：镀锌 板、热浸 锌、彩涂板 （大厚度 ≤ 1.5mm）
YCQ-TC	150X75	2000
YCQ-TC	200X100	2000
YCQ-TC	250X100	2000
YCQ-TC	300X100	2000
YCQ-TC	350X100	2000
YCQ-TC	400X100	2000
YCQ-TC	450X150	2000
YCQ-TC	500X150	2000
YCQ-TC	550X150	2000
YCQ-TC	600X150	2000
YCQ-TC	650X200	2000
YCQ-TC	700X200	2000
YCQ-TC	750X200	2000
YCQ-TC	800X200	2000

彩涂板托盘式水平等径弯通

型号	A X B（mm）	L（mm）	备注
YCQ-TC	100X50	350	可根据客户 需求定制特 殊规格尺寸 材质：镀锌 板、热浸 锌、彩涂板 （大厚度 ≤ 1.5mm）
YCQ-TC	150X75	400
YCQ-TC	200X100	450
YCQ-TC	250X100	500
YCQ-TC	300X100	550
YCQ-TC	350X100	600
YCQ-TC	400X100	650
YCQ-TC	450X150	700
YCQ-TC	500X150	750
YCQ-TC	550X150	800
YCQ-TC	600X150	850
YCQ-TC	650X200	900
YCQ-TC	700X200	950
YCQ-TC	750X200	1000
YCQ-TC	800X200	1100

彩涂板托盘式水平等径四通

型号	A X B（mm）	L（mm）	备注
YCQ-TC	100X50	650	可根据客户 需求定制特 殊规格尺寸 材质：镀锌 板、热浸 锌、彩涂板 （大厚度 ≤ 1.5mm）
YCQ-TC	150X75	700
YCQ-TC	200X100	750
YCQ-TC	250X100	800
YCQ-TC	300X100	850
YCQ-TC	350X100	900
YCQ-TC	400X100	950
YCQ-TC	450X150	1000
YCQ-TC	500X150	1050
YCQ-TC	550X150	1100
YCQ-TC	600X150	1150
YCQ-TC	650X200	1200
YCQ-TC	700X200	1250
YCQ-TC	750X200	1300
YCQ-TC	800X200	1400

彩涂板托盘式扇形水平等径三通

型号
A X B（mm）
L1（mm）
L2（mm）备注
YCQ-TC
100X50
650350

可根据客户

需求定制特

殊规格尺寸

材质：镀锌

板、热浸

锌、彩涂板

（大厚度

≤ 1.5mm）

YCQ-TC
150X75
700400YCQ-TC
200X100
750450YCQ-TC
250X100
800500YCQ-TC
