品牌：其他

型号：CP-DV

加工定制：是

测量范围：0-10

尺寸：95(L)×37(W)×32(H)

电池种类：无电池

测量精度：0.2

电源电压：11-30

用途：转换

规格：95(L)×37(W)×32(H)

浙江乾博单路直流电流变送器厂家价格

磁调制工作原理，将被测直流微电流隔离转换成Rs485输出数字信号； * 自带拨码开关，地址自由设定（1~255）； * 抗干扰能力强、适合远距离传输； * 温度补偿电路控制，单片机技术、测量准确； * 穿孔输入、标准导轨（35mm）安装； * 可旋转测头，方便不同角度穿线； * 广泛应用于直流电源系统供电支路绝缘在线检测； * 供电在11~30V内通用； * 外型尺寸(mm)：95(L)×37(W)×88.5(H)，孔径：20mm



相关介绍

性能指标

* 输入范围：0~±100mA内可选 如0~±10m A，0~±20mA

* 精度等级：≤1.0%.F.S

* 线性度：优于0.2%

* 响应时间：≤200ms

* 失调电流：≤20uA

* 温度特性：≤150PPM/℃(0~50℃)

* 整机功耗：≤30 mA

* 隔离耐压：输入/输出/外壳间 AC2.0KV/min*1mA

* 过载能力：2倍电流连续，30倍1秒

* 阻燃特性：UL94-V0

* 工作环境：-10℃~50℃，20%~90%无凝露

* 贮存环境：-40℃~70℃，20%~95%无凝露

型号说明



A﹍输出形式：
R：RS485输出； (标准MODBUS通讯规约）
B﹍供电方式：
2：12V±10%
3：15V±10%
4：24V±15%
C﹍电流输入范围
选型示例1：CP-MI11-R2A2-1.0/0~±10mA 说明：该产品表示0~±10mA输入量程、RS485数字输出、12V供电、A2外型的直流漏电流传感器

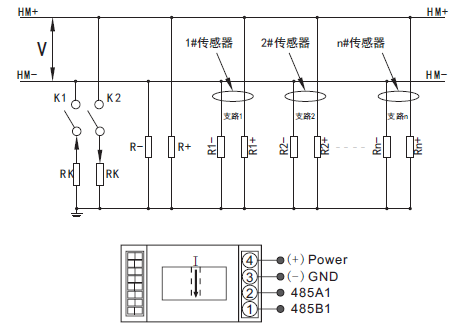

接线示意图

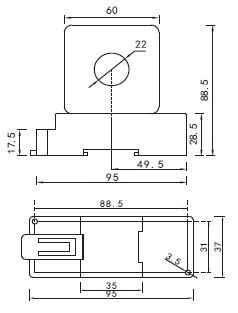

外形结构



注意事项

* 注意产品标签上的辅助电源信息，变送器的辅助电源等级和极性不可接错，否则将损坏变送器；

* 变送器为一体化结构，不可拆卸，同时应避免碰撞和跌落；

* 变送器在有强磁干扰的环境中使用时，请注意输入线的屏蔽，输出信号应尽可能短。集中安装时，小安装间隔不应小于10mm；

* 本系列变送器内部未设置防雷击电路，当变送器输入、输出馈线暴露于室外恶劣气候环境之中时，应注意采取防雷措施；

* 本产品采用阻燃ABS塑料外壳封装，外壳极限耐受温度为＋85℃，收到高温烘烤时会发生变形，影响产品性能。产品请勿在热源附近使用或保存，请勿把产品放进高温箱内烘烤；

* 请勿损坏或者修改产品的标签、标志，请勿拆卸或改装变送器，否则本公司将不再对该产品提供"三包"（包换、包退、包修）服务。
