品牌：其他

型号：KD310

加工定制：是

类型：电参数测量仪

测量范围：10KW

测量精度：0.5级

功率：10KW

频率：50hz

重量：120kg

尺寸：120

电源：220V

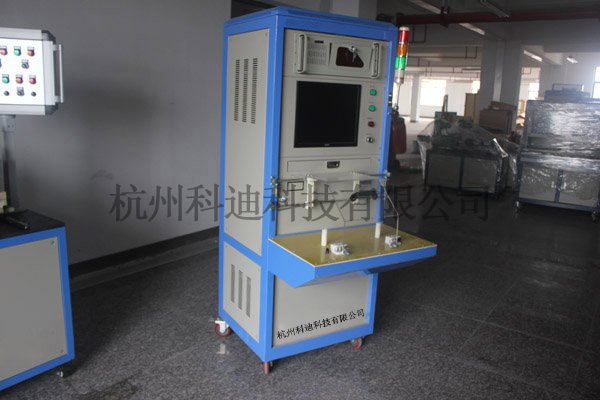

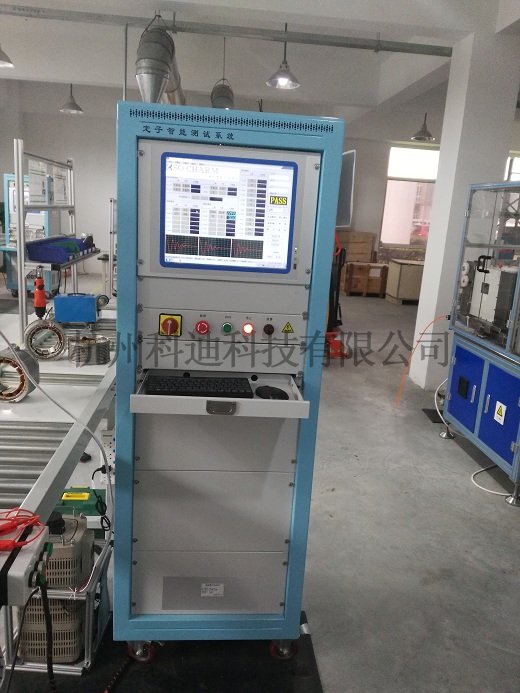

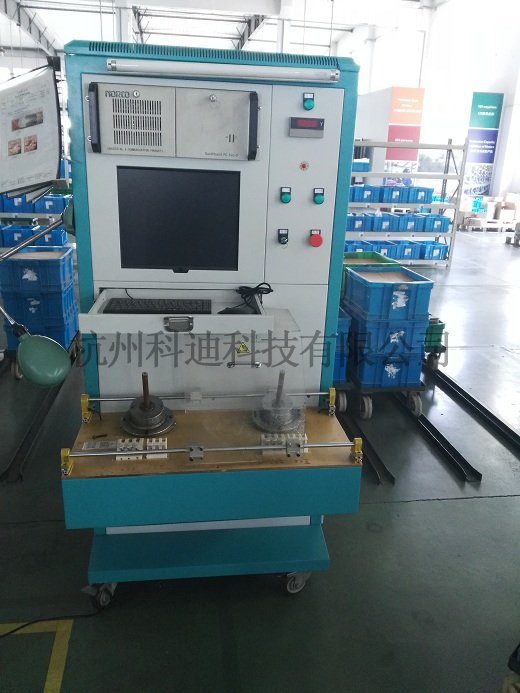

                      厂家供应科迪科技发电机定子测试系统

一、设备组成与系统配置

   1、机柜

    a)、机柜采用立式或卧式成套机柜。

    b)、脚轮有制动装置。

   2、计算机系统配置

   a)、P4工业级计算机，17”联想液晶显示器，1G内存，50G硬盘，DVD光驱，USB接口

    b)、电气元件采用******品牌。

   3、软件配置

a)、操作系统：WindowsXP系统，全中文界面。

   b)、应有多种型号定子参数输入、存储功能，并能够方便调出。

   c)、测试项目单项、多项可选，并能够自动判断，不合格发出报警-引至室外。

   d)、能自动和手动保存检测数据及曲线。

   e)、应有数据存储、报表、统计、分析功能；能够生成数据报表，该数据报表***直观、***、准确。

二、设备基本功能

   1、项目选择：甲方可根据测试需要选择其中任意一项测试项目进行测试。

   2、型号选择：可选择300种电机型号，自动判断；不同型号电机标准可贮存并可以随时调用。

   3、参数输入：可输入每种电机测试标准的上、下限，主、副匝间绝缘标准特性参数自动计算，长期保存。

   4、统计数据：统计电机的测试数据，并可形成数据报表。报表分布：年、月、日统计报表，电机定子质量分析报表。

   5、实时监控：实时显示每项测试数据，不合格的项目有声光报警功能。

   6、温度补偿：温度补偿值为20℃（温度值自动测试）。

三、功能特点

  1、模块化设计，标准化设计，系统设计贯彻开放性理念。

  2、本系统可以实现电机直流电阻、工频耐压、绝缘电阻、匝间耐压、转向的高速测试。

  3、系统管理权限化，系统管理员拥有设置、编辑、删除各种型号电机的参数设置及模型配置的权力；测试操作员只能在当前选中的“电机型号”下测试及操作。保证系统的日常管理***化，并便于维护。

4、各检测项目可选择或屏蔽，并可任意设定判定合格标准，遇检测结果数据超标自动声光报警。

5、满足用户高速测量需要：测量时间从0.2-999S可任意选择，测量速率可以在100mS、200 mS、300 mS、500 mS、1000 mS范围内任意设置。

6、实时监测环境温度，并开启或关闭实际测试电阻值折算到设定温度值的功能。

7、自动抵消、修正测试系统固有的耐压漏电流、绝缘电阻，提高系统整体精度。

8、三相电机测试线圈匝间时，可提供单台电机绕组互相实测比较法或三相绕组标准波形比较法，满足用户的习惯。

9、系统不仅能自动校准各项目参数，而且能方便进行功能自检工作，实现系统快速的自身故障自动诊断判断，以利系统出现故障后的现场快速诊断及修理。

10、丰富的电磁兼容（EMC）技术应用（如接地、屏蔽、隔离、滤波等手段）及良好的制造工艺的保证，限度地确保了系统的可靠性及抗干扰能力，在干扰、火花、高压、强电冲击的环境下，系统均能稳定可靠运行。

四、设备测试项目及参数



序号	测试项目	测试条件	测试量程	精度
1	电器强度	0～3000VAC	0～20mA	±5%
2	绝缘电阻	DC：500V、1000V	0～500MΩ	±5%
3	电阻测试	恒流1000mA	0～2	0.5%
		100mA	0.2～20	0.5%
		10mA	2～200	0.5%
		1mA	20-2000	0.5%
4	匝间绝缘测试	100-3000V	1-100	±5%
5	转向判别	顺时针、逆时针
