品牌：Seiko/精工

型号：-

加工定制：否

类型：雕刻机

工作形式：手动

产品类型：全新

额定功率：-

外形尺寸：-

最大加工长度：-

最大加工厚度：-

最大加工宽度：-

整机重量：-

送料速度：-

适用范围：-

额定电压：-

规格：-

众亮对刀仪

• 型号一：10MM方形对刀面

• 型号二：20MM圆形对刀面

• 型号三：20MM圆形对刀面常开

•


• 产品描述: 众亮对刀仪可用于加工中心、数控铣床、木工雕刻机、石材雕刻机、广告行业雕刻机等

众亮对刀仪

• 型号一：10MM方形对刀面

• 型号二：20MM圆形对刀面

• 型号三：20MM圆形对刀面常开

•


• 产品描述: 众亮对刀仪可用于加工中心、数控铣床、木工雕刻机、石材雕刻机、广告行业雕刻机等

• 在线订购

产品简介：

本产品重复定位精度高可达0.001mm，四层密封设计，完全防油防水，接线简单，安装方便，使用寿命长，适配佳铁，北京精雕，新代，宝元，维宏，MACH3等各类CNC雕刻机、雕铣机等，可完全替代美德龙及各种品牌对刀仪！

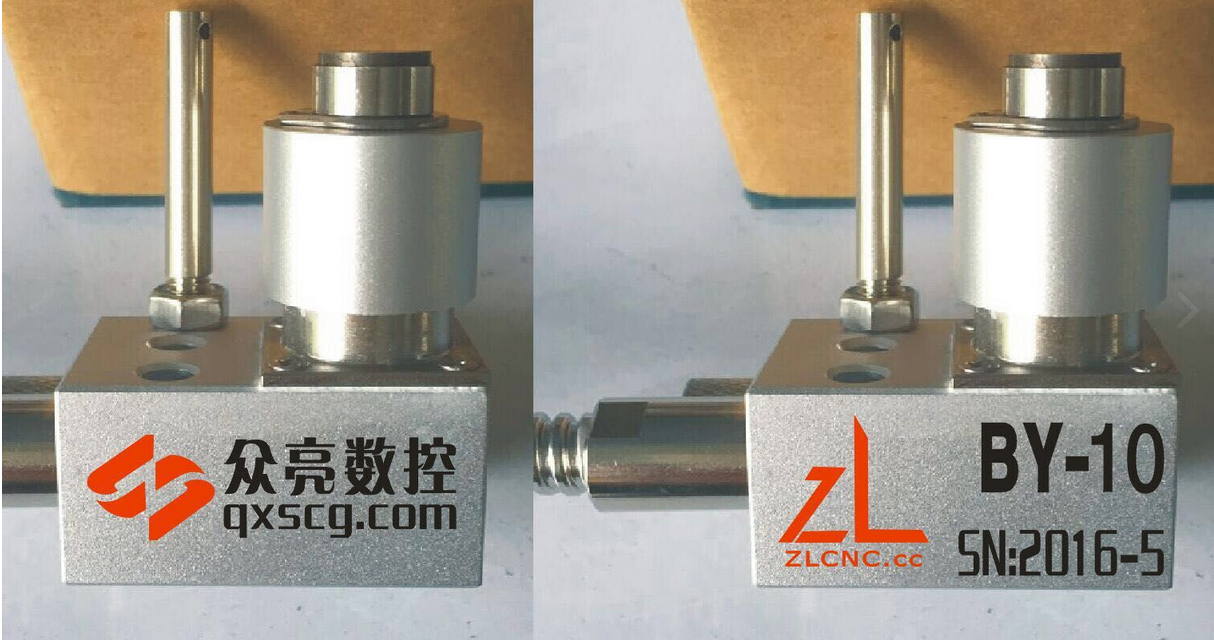

产品图片

规格参数

项目	众亮对刀仪ZL-20	众亮对刀仪ZL-10
底座外形尺寸	Φ55mm圆形	72mmx50mm方形
重复定位精度	0.002mm	0.002mm
吹气功能	有	有
电压	DC0-30V	DC0-30V
电流	20mA以下	20mA以下
刀具直径要求	20mm以下	20mm以下
环境温度	-25℃~70℃	-25℃~70℃
对刀速度	50~200mm/min	50~200mm/min
底座安装孔直径	Φ4.4mm	Φ6mm
物理高度	75MM	90MM
电源及信号线抗拉强度	20N	20N
气管直径	外径4mm/内径2.5mm	外径4mm/内径2.5mm
电源及信号线长度	1.5M	1.5M
超程保护	有	有
信号类型	常闭/常开	常闭
护线套长度	1M	1M
机械行程	5mm	5mm
对刀信号	绿、棕	绿、棕
超程信号	白、黄	白、黄

安装须知：

1，刀具与对刀仪接触面务必垂直,并且垂直向下与接触面接触，请尽量安装在工作台上铁屑比较少的地方。

2，请务必在额定电源范围内使用，电压请控制在DC10-30V,电流在20mA以下，使用环境温度范围-25oC～70oC。

3，对刀刀具直径请控制在直径对刀面直径以下，对刀速度请控制在50-200mm/min，刀具中心要落在对刀面的中心。

4，使用吹气功能时，气管的外径为直径6mm，内径为直径4-5mm。注意清扫接触面上附着的铁屑和切削油等。

使用须知：

1，接触时不能超过对刀仪的行程,否则对刀仪和刀具会有损坏.（行程为5.0mm）

2，用手接触对刀仪接触面时请不要立即放开,以免损坏对刀仪的内部结构。

3，当刀具和对刀仪接触对刀结束后,***垂直提刀离开接触面,不可横向移动,如果横向移动会损坏对刀仪
