品牌：其他

型号：CL-MCX-KE

种类：插头/插座

应用范围：PCB

工作频率：高频

接口类型：其他

形状：其他

线长：0

制作工艺：冷压

加工定制：是

特性：防潮

接触件材质：铜镀金

绝缘体材质：铁氟龙

芯数：1

针数：1

MCX-KE四脚卡板式射频插座连接器接头，MCX侧边卡板插座来自***射频同轴连接器生产厂家-东莞市科仑电子有限公司

东莞科仑电子主要生产经营的产品有：BNC视频连接器插头插座，F头视频连接器插头插座，SMA射频连接器插头天线插座，TNC射频连接器插头天线插座，MCX射频连接器插头天线座，N型射频连接器插头插座，RF射频转接头，各类射频同轴连接器线缆插头插座。欢迎来电咨询选购。

MCX-KE四脚卡板式射频插座连接器接头，MCX侧边卡板插座主要技术参数

温度范围-55~+155°C(PE Cable -40~+85°C)

特性阻抗50Ω，75Ω

频率范围DC~ 6GHz

工作电压250Vr.m.s

耐压750Vr.m.s

接触电阻  内导体之间<=5mΩ  外导体之间<=2.5mΩ

绝缘电阻>= 1000 MΩ

内导体保持力>= 0.28N

插入损耗 0.18dB/6GHz

连接器咬合力<=20N

连接器拉脱力>=8N

电压驻波比  直式<=1.20/6GHz  弯式<=1.45/6GHz

耐用性>=500次

材料与涂覆：

壳体                                             黄铜镀硬金

插针                                             锡青铜镀硬金

插孔                                             铍青铜镀硬金

弹性接触件                                    铍青铜镀硬金

绝缘体                                          聚四氟乙烯PTFE

压接套                                          铜合金镀镍或镀金

O型密封件                                     硅橡胶

MCX-KE四脚卡板式射频插座连接器接头，MCX侧边卡板插座产品介绍

MCX系列射频连接器是一种小型推入自锁式连接器，它具有体积小、重量轻、结构紧凑的特点。可用于对体积、重量及安装方式有要求的小型电子设备或网络系统。

MCX系列连接器设计于二十世纪八十年代。又称为OSXVAA系列。它的内导体直径和绝缘体外径与SMB系列连接器相同，但MCX系列连接器的插头外径比SMB系列要小30%，所以MCX系列连接器有更小的体积，更轻的重量。它用在连接器的重量和体积的要求比较高的场合。

推入式连接方式使得连接器的连接与分离非常迅速，缩短了连接器的安装时间。MCX系列连接器可以适配包括半刚电缆和软电缆等多种电缆，连接可靠，寿命长。

MCX系列连接器采用推入式（snap-on）的连接方式，在频率达到6GHz时仍然具有良好的电性能。MCX系列连接器主要应用于板对板的连接和电缆连接。

MCX系列是采用搭扣连接的微小型射频同轴连接器，按照CECC22340规范设计，阻抗50Ω，使用频率可达6GHz。

该系列连接器除用于柔软及半硬电缆外，也非常适用那些有要求体积小或有表面安装技术要求的通讯产品中。如WLANS与无线PDS中使用的PCMCIA卡、无线电话、基地台及全球定位系统中都已被广泛应用。

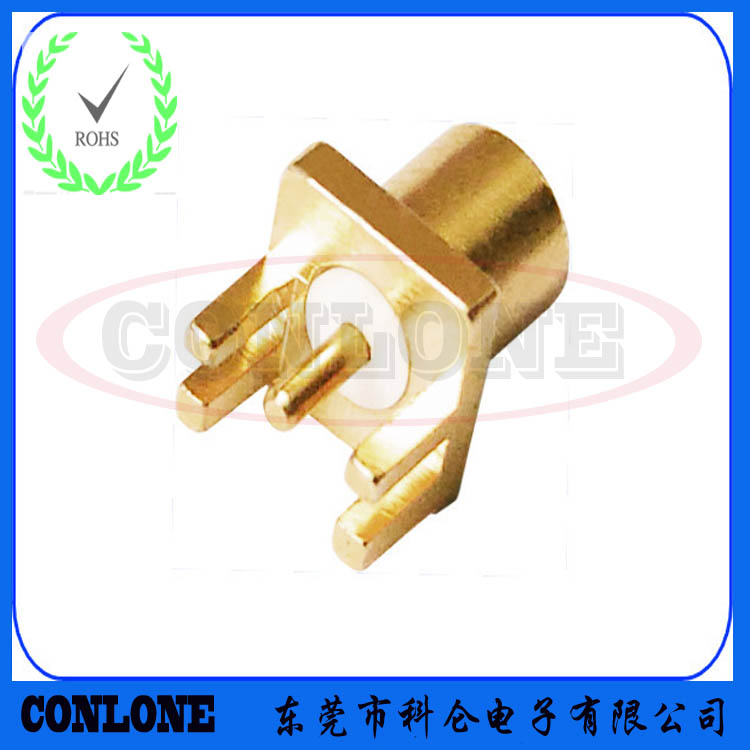

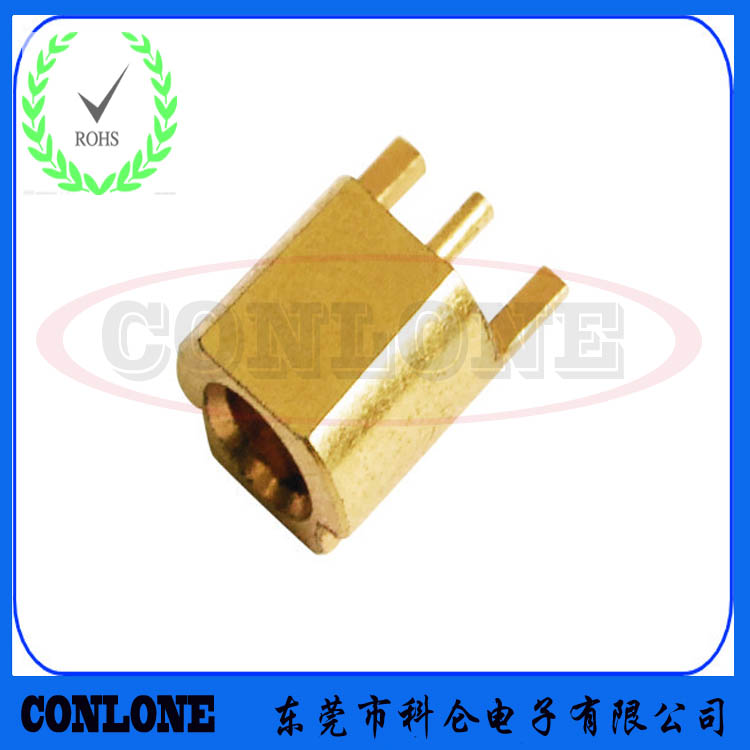

MCX-KE四脚卡板式射频插座连接器接头，MCX侧边卡板插座图片
